Fabricile moderne nu își pot permite timpi de nefuncționare din cauza cablurilor slăbite sau a senzorilor conectați greșit. Cablajul de automatizare industrială Reunion consolidează liniile de putere, semnal, date și comunicații într-un singur ansamblu direcționat – testat din fabrică și gata de instalare. Cu producție certificată ISO 9001, trasabilitate ERP completă și supramulare internă, livrăm cablaje care supraviețuiesc condițiilor grele din atelier, simplificând în același timp asamblarea dulapurilor și întreținerea pe teren. Perspectivă industrială (date de teren): Pe baza auditurilor post-livrare de la Reunion, pe peste 200 de linii de automatizare, reduc erorile de instalare pre-asamblate și cablajele prin 98% reducere a forței de muncă. medie de 52% comparativ cu metodele punct la punct. Acestea nu sunt numere teoretice – sunt măsurate din proiecte reale de automobile și ambalaje.

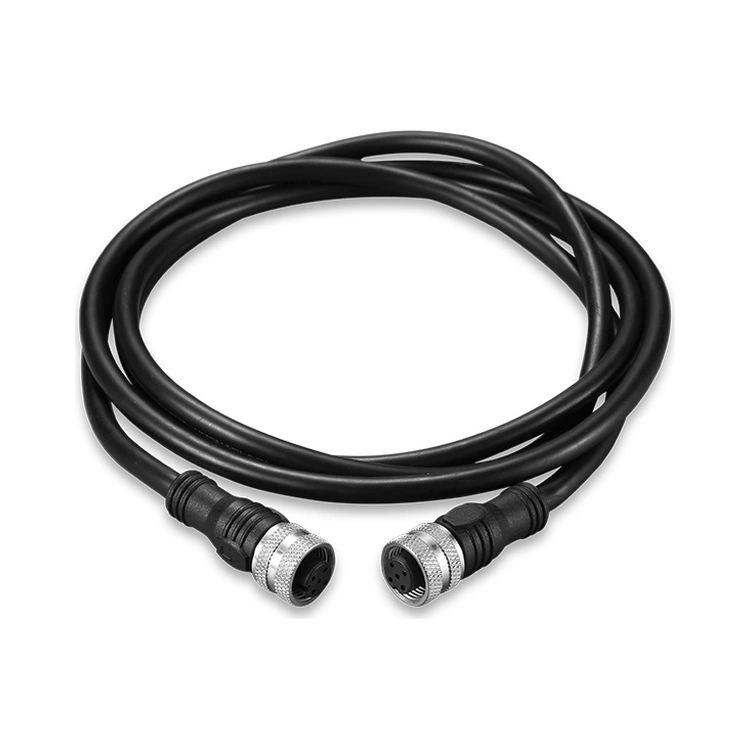

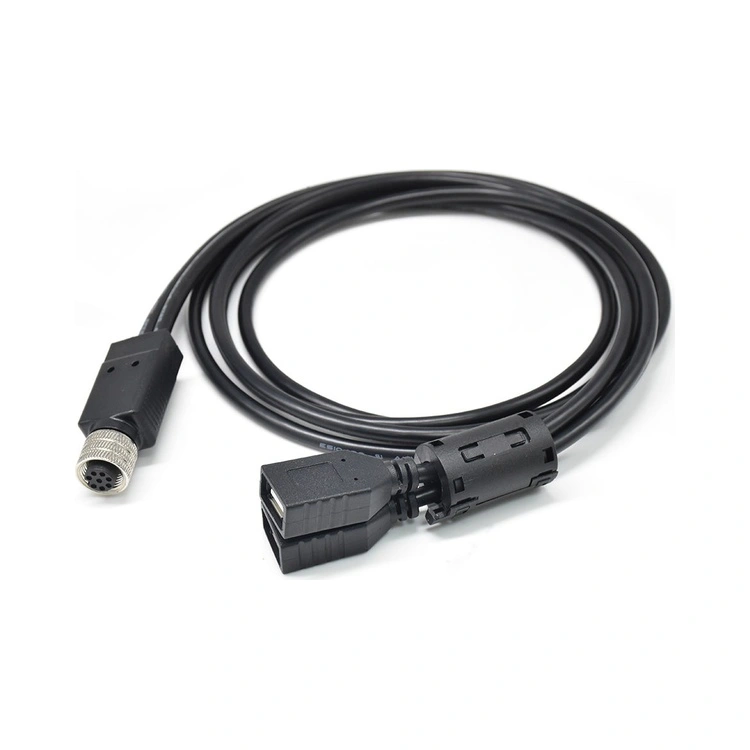

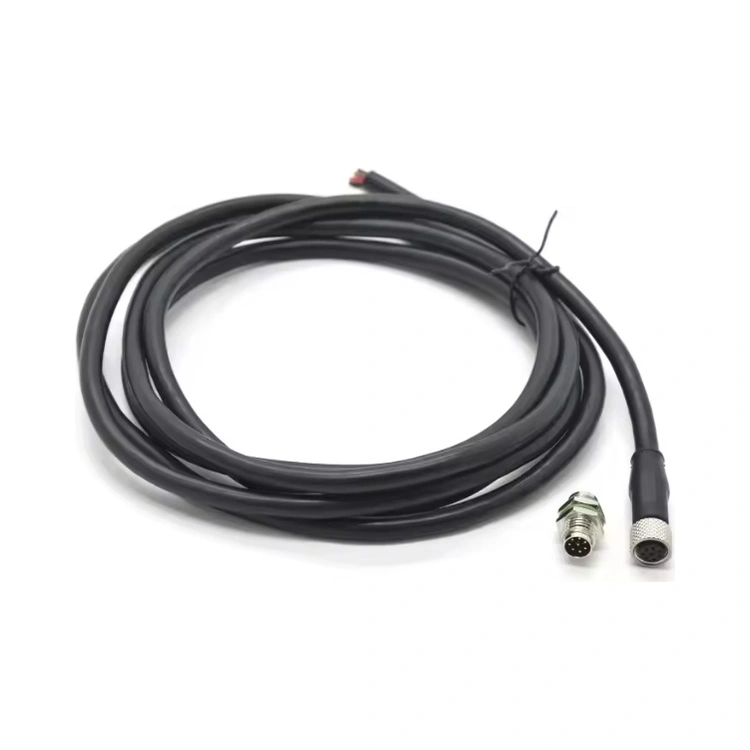

Cablajul de automatizare industrială este soluția emblematică de interconectare a Reunionului pentru echipamentele din fabrică. Înlocuiește zeci de cabluri individuale cu un singur pachet, direcționat profesional, care se termină în conectorii pe care îi specificați – M8, M12, RJ45, D-sub, blocuri terminale sau tipuri personalizate supramultate. Fiecare cablaj este construit cu conductori certificati UL/CSA/VDE (30 AWG până la 10 AWG, plin sau plini), îmbrăcați în PVC, PUR, TPE, silicon sau PTFE, în funcție de cerințele dumneavoastră termice, chimice și de durată flexibilă. Liniile automate de tăiere, decuplare, sertizare și lipire de la Reunion asigură o precizie de ± 0,5 mm în lungime și o forță constantă de extragere a sertării – la fiecare lot, de fiecare dată.
Configurațiile comune includ:
Cabluri dulap de comandă – PLC-la-I/O, distribuție a energiei și cablare a panoului de bază.
Cabluri de senzori și actuatoare – Conectori de proximitate, fotoelectrice, supape cu puncte de cădere multiple.
Unelte robotizate la capătul brațului – Putere, semnal și Ethernet combinate într-o manta PUR evaluată pentru peste 10.000 de cicluri de flexibilitate.
Cabluri fieldbus și viziune – variante ecranate pentru EtherCAT, PROFINET, Camera Link și GigE.
| Caracteristica | Beneficiu – De ce Achiziții și Inginerie aleg acest lucru |
| Configurații personalizate ale cablurilor | Adaptat la aspectul mașinii dumneavoastră – elimină cablurile redundante și simplifică rutarea. |
| Preasamblat și testat 100%. | Continuitate, rezistență de izolație, rezistență dielectrică - fiecare cablaj de automatizare industrială pleacă cu un raport de testare. |
| M8, M12, RJ45, D-sub, blocuri terminale, conectori personalizați | Un singur cablaj, mai multe interfețe – se adaptează echipamentelor mixte fără adaptoare. |
| Folie de ecranare sau împletitură (acoperire ≥85%) | Menține integritatea semnalului lângă VFD, servomotor și echipamente de sudură. |
| PVC, PUR, TPE, jachete din silicon | Rezistent la ulei, flexibil, la temperaturi ridicate sau pregătit pentru spălare – se potrivește exact cu mediul dumneavoastră. |
| Supramulare la comandă | Detensionare integrală și etanșare IP67 – elimină defecțiunile carcasei din spate a conectorului. |
| 2 ani garantie de manopera | Acoperă circuite deschise, scurtcircuite și detașarea conectorului în condiții normale de utilizare. |
| Parametru | Caietul de sarcini |
| Tipuri de cabluri | PVC, PUR, TPE, silicon, PTFE (specificați aplicația) |
| Dimensiunile conductorilor | 28 AWG până la 16 AWG (cușonate sau pline, cositorite sau cupru goale) |
| Tipuri de conectori | M8, M12 (cod A/B/D), RJ45, D-sub (9/15/25/37 pini), blocuri terminale, supramulat personalizat |
| Opțiuni de ecranare | Neecranat, folie (acoperire 100%), împletitură (acoperire ≥85%), combinație folie + împletitură |
| Materiale jachete | PVC (standard), PUR (rezistent la uleiuri și grăsimi), TPE (robotic/flex), silicon (temperatură ridicată până la 200°C) |
| Temperatura de functionare | -40°C până la +105°C |
| Testare (100% din producție) | Continuitate, rezistență de izolație (≥100 MΩ), rezistență dielectrică (1500VAC), inspecție vizuală și dimensională |
| Gradul de protecție | Până la IP67 (cu conectori supramulați, în funcție de partea de împerechere) |
Câmpurile de aplicare principale includ:
Sisteme de control al mașinii – rafturi PLC, module I/O, relee de siguranță, surse de alimentare.
Rețele de senzori și actuatoare – Senzori inductivi/de proximitate, senzori fotoelectrici, senzori cu ultrasunete și colectoare de supape.
Robotică și roboți colaborativi – Schimbătoare de scule la capătul brațului, prindere, ghidare vizuală, senzori forță-cuplu.
Mașini de ambalare – Umpluturi pentru îmbuteliere, capsule, etichetatoare, ambalaje termocontractibile, paletizatoare.
Manipularea materialelor – Acționări transportoare, navigație AGV, navete depozit, sisteme ASRS.
Viziune artificială – cabluri GigE, USB3, Camera Link cu opțiuni de alimentare prin coaxial.
Producție de automobile – Standuri de testare a grupului motopropulsor, sudare cu caroserie în alb, linii de asamblare a modulelor bateriei.
Prelucrarea alimentelor și a băuturilor – hamuri PUR compatibile cu oțel inoxidabil, cu rating de spălare pentru medii sanitare.
| Certificare | Domeniul de aplicare și relevanța |
| ISO 9001:2015 | Managementul calității – proiectare, producție și servicii post-vânzare. |
| ISO 14001:2015 | Managementul mediului – reducere verificată a deșeurilor și aprovizionare durabilă cu materiale. |
| ISO 13485:2016 | Managementul calității dispozitivelor medicale – aplicabil pentru hamurile utilizate în echipamentele de diagnostic și terapeutice. |
| RoHS și REACH | Conformitate totală cu produsele chimice UE – certificate disponibile la cerere. |
Perioadele standard de livrare pentru Reunion sunt următoarele:
Prototip de probe (1 până la 5 bucăți) – 7 până la 10 zile.
Producție pilot (10 până la 50 bucăți) – 10 până la 15 zile.
Comenzi de producție complete (100+ bucăți) – 15 până la 20 de zile.
Timpul de livrare variază în funcție de disponibilitatea conectorului, de aprovizionarea cu materialul cablurilor și de complexitatea cablajului. Oferim date ferme de livrare cu fiecare ofertă și oferim servicii rapide – inclusiv transportul aerian de componente critice – pentru situații urgente de oprire a liniilor.
Pentru a livra o cotație exactă în 24 de ore, vă rugăm să trimiteți următoarele:
Specificații cablu – Dimensiunea conductorului (AWG), numărul conductorilor, lungimea totală și materialul mantalei (PVC, PUR, TPE, silicon sau PTFE).
Specificații conector - Tip la fiecare capăt (M8, M12, RJ45, D-sub, blocuri de borne sau personalizate), atribuirea pinii și orientarea împerecherii.
Cerințe de mediu – Intervalul de temperatură de funcționare, expunerea la substanțe chimice (ulei, lichid de răcire, solvenți), durata de viață a ciclului flexibil și gradul IP necesar.
Cantitate – Cantitatea estimată a comenzii inițiale și prognoza anuală de utilizare.
Desene – Schemă, tabel de cablare sau model de rutare 3D (dacă este disponibil). Dacă nu aveți o specificație completă, echipa noastră de Field Application Engineering (FAE) va lucra cu dvs. pentru a dezvolta un design în termen de 3 zile lucrătoare - fără costuri.
MOQ-ul nostru standard este de 50 de bucăți per SKU. Pentru validarea prototipului, acceptăm comenzi de la 1 până la 10 bucăți la un cost pe unitate mai mare – acest lucru vă permite să testați potrivirea, forma și funcționarea înainte de a vă angaja la volum. Pentru contracte de volum pe termen lung (consum anual de peste 5.000 de bucăți), oferim programe de inventariere în consignație – vă stocăm hamurile și livrăm just-in-time la linia dvs. de asamblare, reducând capitalul de lucru și eliminând timpii de livrare pentru comenzile de achiziție.
Reunion oferă o garanție de 2 ani care acoperă circuite deschise, scurtcircuite și detașarea conectorilor în condiții normale de funcționare. Menținem o țintă anuală de rată a defectelor de 0,1% – printre cele mai scăzute din industrie. Dacă un ham se defectează în perioada de garanție, îl înlocuim în 48 de ore (livrare globală rapidă) și acoperim costul integral al piesei de schimb. Echipa noastră post-vânzare oferă, de asemenea, asistență de depanare de la distanță prin apel video și păstrăm înregistrări de testare la nivel de lot pentru fiecare ham livrat – astfel încât să putem urmări și rezolva problemele imediat.
