De ce este conectorul senzorului industrial din seria M12 esențial pentru o conectivitate fiabilă în fabrică inteligentă

Sistemele moderne de automatizare depind de conexiuni stabile între senzori, controlere, mașini și rețele de comunicații.ReuniuneluiConector senzor industrial seria M12este proiectat pentru aceste medii solicitante, combinând o interfață filetată standardizată de 12 mm, protecție IP67, configurații cu mai multe pini și transmisie fiabilă a semnalului pentru aplicații industriale de detectare și automatizare.

Conectorul M12 a devenit un standard practic de conectare pentru senzorii industriali, deoarece echilibrează dimensiunea compactă, securitatea mecanică, protecția mediului și performanța electrică. Pentru aplicații, de la senzori de proximitate și fotoelectrici până la dispozitive de presiune, temperatură și IO-Link, alegerea configurației corecte M12 poate afecta în mod direct fiabilitatea sistemului. Reunion oferă soluții de conectori pentru senzori M12 cu configurații cu 2 până la 17 pini, opțiuni cu cod A, modele ecranate sau neecranate, contacte din alamă placate cu aur și ansambluri de cabluri personalizate. Cu protecție IP67, teste 100% electrice și conformitate cu DIN EN 61076-2-101, familia de conectori este potrivită pentru medii de fabrică solicitante, echipamente de ambalare, electronice auto, mașini de prelucrare a alimentelor și alte sisteme de automatizare industrială.

Cuprins

1. Ce este un conector pentru senzori industriali seria M12?
2. De ce este utilizat pe scară largă conectorul M12 în automatizarea industrială?
3. Ce caracteristici cheie ar trebui să caute inginerii?
4. Specificațiile tehnice ale conectorului M12 pe scurt
5. Unde sunt utilizați în mod obișnuit conectorii senzorului M12?
6. Cum ar trebui să selectați conectorul corect al senzorului M12?
7. Ce face ca soluția M12 de la Reunion să fie o alegere practică?
8. Întrebări frecvente
9. Concluzie

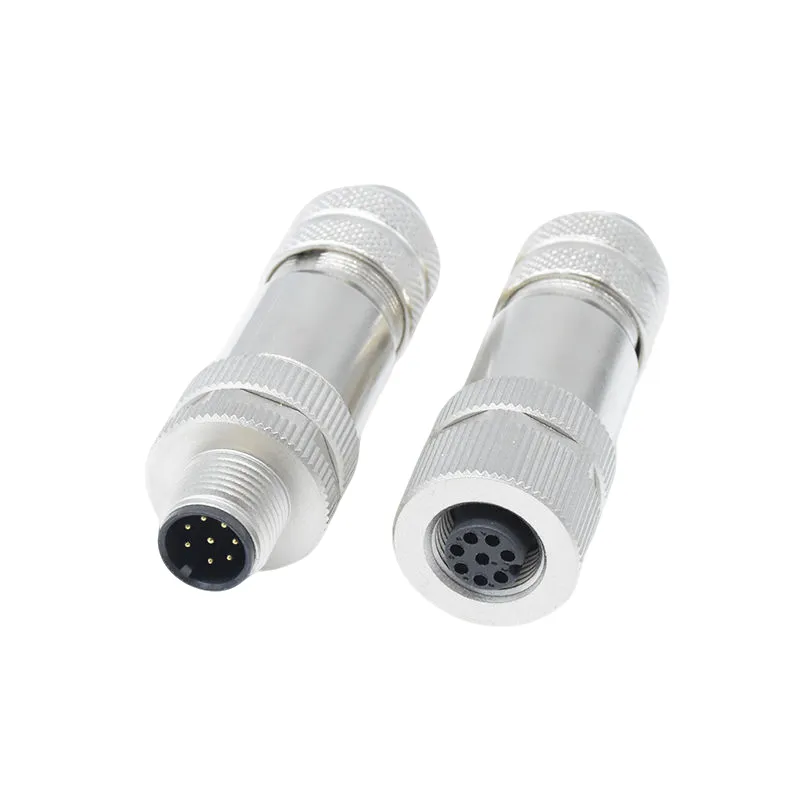

Ce este un conector pentru senzori industriali seria M12?

Un conector M12 este un conector circular compact cu o interfață nominală de 12 mm, utilizat în mod obișnuit pentru a conecta senzori industriali și componente de automatizare. Mecanismul său de cuplare cu filet creează o conexiune sigură, care este mai puțin vulnerabilă la vibrații decât multe modele convenționale cu fișă și priză.

TheConector senzor industrial seria M12este asociat în special cu aplicațiile senzorilor, deoarece configurația codificată A acceptă funcții industriale comune de detectare. În funcție de numărul de pini și de designul electric, o conexiune M12 poate transmite putere, semnale discrete, semnale analogice sau comunicații digitale.

Seria M12 de la Reunion este proiectată conform DIN EN 61076-2-101 și este disponibilă în configurații de la 2 la 17 pini. Gama de produse include, de asemenea, versiuni ecranate și neecranate, diferite metode de terminare și ansambluri de cabluri pentru diferite configurații de echipamente.

De ce este utilizat pe scară largă conectorul M12 în automatizarea industrială?

Senzorii industriali funcționează frecvent în medii în care vibrațiile, praful, umiditatea, uleiul, substanțele chimice și mișcările mecanice repetate sunt inevitabile. Un conector folosit în aceste condiții trebuie să facă mai mult decât să transfere pur și simplu un semnal electric.

1. Conexiune filetată sigură

Mecanismul de cuplare filetat ajută la menținerea împerecherii stabile atunci când senzorii sunt instalați pe mașini în mișcare, transportoare, echipamente robotizate și linii de producție. Acest lucru reduce posibilitatea conexiunilor intermitente cauzate de vibrații.

2. Design industrial compact

Factorul de formă de 12 mm oferă un echilibru util între spațiul de instalare și capacitatea de conectare. Inginerii pot integra senzori în structuri de mașini relativ compacte fără a utiliza conectori supradimensionați.

3. Protecția mediului

Protecția IP67 în starea de cuplare ajută la protejarea conexiunii de praf și imersie temporară în apă. Acest lucru face ca configurațiile M12 adecvate să fie utile pentru zonele de spălare, echipamentele exterioare și mediile de producție cu particule mari.

4. Suport pentru senzori inteligenți

Automatizarea industrială se îndreaptă din ce în ce mai mult către senzori conectați și diagnosticare în timp real. O configurație adecvată M12 cu 4 pini poate suporta comunicarea IO-Link, permițând datelor senzorului și informațiilor de diagnostic să circule prin aceeași infrastructură de conexiune.

Ce caracteristici cheie ar trebui să caute inginerii?

Nu fiecare conector M12 este identic. Atunci când specifică un conector pentru un sistem de detectare industrial, inginerii ar trebui să evalueze performanța electrică, protecția mediului, construcția mecanică și compatibilitatea cu senzorul dorit.

• Interfață codificată A:O configurație comună pentru aplicațiile cu senzori industriali.
• Opțiuni cu 2 până la 17 pini:Permite conectorului să satisfacă cerințe simple și mai complexe de semnal.
• Protecție IP67:Potrivit pentru multe medii pretențioase din fabrică și în aer liber, atunci când sunt cuplate corect.
• Contacte placate cu aur:Contactele din alamă cu placare cu aur ajută la menținerea rezistenței scăzute la contact și a rezistenței la coroziune.
• Versiuni ecranate:Util pentru aplicații în care interferențele electromagnetice pot afecta semnalele analogice sau digitale.
• Opțiuni de cablu PUR:Potrivit pentru medii care implică ulei, fluide de tăiere, substanțe chimice sau mișcări frecvente.
• Mai multe metode de terminare:Configurațiile de lipire, lipire prin scufundare, sertizare și cabluri zburătoare acceptă diferite cerințe de instalare.

Pentru aplicațiile de detectare inteligentă, ecranarea, construcția cablului, calitatea contactului și integritatea semnalului devin deosebit de importante. Selectarea acestor caracteristici în funcție de mediul de operare real poate ajuta la reducerea erorilor legate de conexiune.

Specificațiile tehnice ale conectorului M12 pe scurt

Următoarele specificații rezumă parametrii electrici și mecanici reprezentativi ai gamei de conectori de senzori M12 cu cod A de la Reunion.

Specificațiile generale includ un interval de temperatură de funcționare de la -25°C la +85°C, protecție IP67 atunci când este împerecheat, cel puțin 100 de cicluri de împerechere și rezistență la ceața de sare de 48 de ore. Conectorul folosește izolație PA66 și contacte din alamă cu placare cu aur. Materialele sunt conforme cu RoHS, în timp ce unitățile de producție sunt supuse testării electrice înainte de expediere.

Unde sunt utilizați în mod obișnuit conectorii senzorului M12?

Combinația dintre construcția compactă, blocarea filetată, etanșarea mediului și configurațiile flexibile ale știfturilor fac ca conectivitatea M12 să fie potrivită pentru o gamă largă de aplicații de automatizare.

Automatizarea fabricii

Senzorii de proximitate, senzorii fotoelectrici, întrerupătoarele de limită și alți senzori de mașină pot folosi conexiuni M12 pentru a comunica semnalele de detectare către PLC-uri și sistemele de control.

Producție de automobile

Liniile de producție auto implică adesea niveluri ridicate de vibrații, manipulare automată a materialelor și rețele extinse de senzori. Un conector sigur din punct de vedere mecanic poate ajuta la menținerea conexiunilor fiabile pe durata funcționării continue.

Mașini de ambalare

Echipamentul de ambalare depinde de detectarea precisă a produselor, pozițiilor, containerelor și stărilor mașinii. Conexiunile senzorilor M12 pot simplifica cablarea dintre senzori și sistemele de control al automatizării.

Prelucrarea alimentelor

Mediile de spălare necesită conectori cu protecție adecvată a mediului. O conexiune M12 cu clasificare IP67 poate fi luată în considerare acolo unde este necesară rezistența la praf și umiditate, cu condiția ca instalația completă să fie proiectată și întreținută corespunzător.

Fabricare inteligentă și IO-Link

Senzorii compatibile cu IO-Link pot oferi date de proces și diagnosticare în plus față de semnalele de detectare convenționale. O configurație M12 cu 4 pini ecranată adecvată poate oferi o interfață practică pentru aceste dispozitive conectate.

Cum ar trebui să selectați conectorul corect al senzorului M12?

Alegerea unui conector M12 ar trebui să înceapă cu cerințele electrice și mecanice ale senzorului, mai degrabă decât cu simpla selectare a opțiunii cu cel mai mic cost.

1. Confirmați numărul de pin.Determinați câte conexiuni de alimentare, semnal, comunicații și auxiliare sunt necesare.
2. Verificați cerințele de tensiune și curent.Asigurați-vă că configurația selectată oferă o capacitate electrică suficientă pentru aplicație.
3. Alegeți tipul de codare.Conectorii M12 cu cod A sunt în mod obișnuit asociați cu aplicațiile de senzori și actuatori.
4. Evaluați condițiile de mediu.Luați în considerare apa, praful, uleiul, substanțele chimice, temperatura, vibrațiile și expunerea în aer liber.
5. Determinați dacă este necesară ecranarea.Versiunile ecranate pot fi avantajoase pentru aplicațiile de comunicații analogice și digitale sensibile la EMI.
6. Selectați cablul corespunzător.PUR poate fi avantajos în medii industriale solicitante, în timp ce PVC-ul se potrivește aplicațiilor mai puțin agresive.
7. Specificați orientarea conectorului.Modelele drepte și în unghi drept pot ajuta la optimizarea traseului cablurilor și a spațiului disponibil de instalare.

Pentru aplicațiile IO-Link, configurația cu cod A cu 4 pini este o alegere comună. Acolo unde trecerea cablului, condițiile electromagnetice sau mișcarea mașinii sunt solicitante, construcția și ecranarea cablului trebuie evaluate împreună cu conectorul însuși.

Ce face ca soluția M12 de la Reunion să fie o alegere practică?

Reuniune combină fabricarea conectorilor, prelucrarea cablurilor, asamblarea și testarea electrică într-un proces de producție integrat. Această abordare oferă un control mai mare asupra etapelor critice de fabricație, de la prelucrarea de precizie și placarea selectivă până la turnarea prin injecție și inspecția finală.

Producția de conectori M12 a companiei include asamblarea automată și verificarea electrică 100% care acoperă continuitatea, rezistența de izolație și rezistența dielectrică. Testarea de mediu în lot este folosită și pentru parametri precum etanșarea IP67 și rezistența la ceața de sare.

Pentru OEM și integratori de sistem, personalizarea se poate extinde dincolo de corpul conectorului. Opțiunile disponibile includ:

• Configurații cu 2 până la 17 pini
• Lungimi personalizate ale cablurilor de la 0,2 m la 20 m
• Mantai cabluri PUR sau PVC
• Configurații drepte sau în unghi drept
• Modele montate pe panou sau prin cablu
• Construcție ecranată sau neecranată
• Terminare de lipit, sertizare, lipire prin scufundare sau cablu zburător
• Marcarea și ambalarea cablurilor personalizate

Pentru cumpărătorii care evaluează furnizorii, sistemele de calitate și trasabilitatea pot fi la fel de importante ca și specificațiile fizice ale conectorului. Reunion declară că producția sa funcționează în conformitate cu sistemele de management ISO 9001, ISO 14001 și ISO 13485, cu materiale conforme RoHS și documentație de inspecție păstrată.

Întrebări frecvente

1. Pentru ce este utilizat în principal un conector de senzor industrial din seria M12?

Un conector de senzor M12 este utilizat în principal pentru a conecta senzori industriali cu sisteme de control, PLC-uri, module I/O și echipamente de automatizare. Aplicațiile tipice includ senzori de proximitate, senzori fotoelectrici, senzori de presiune, senzori de temperatură și dispozitive IO-Link.

2. Ce configurație M12 este utilizată în mod obișnuit pentru IO-Link?

O configurație M12 cu cod A cu 4 pini este utilizată în mod obișnuit pentru aplicațiile cu senzori IO-Link. Un aranjament tipic oferă conexiuni de alimentare și linia de comunicație C/Q. Versiunile ecranate și construcția adecvată a cablurilor industriale pot fi selectate acolo unde interferențele electromagnetice sau cablurile mai lungi sunt probleme.

3. Un conector M12 poate transmite atât putere, cât și date?

Da. În funcție de configurația pinului și de aplicație, o conexiune M12 poate transporta atât putere, cât și funcții de semnal sau de comunicație. De exemplu, o configurație cu 4 pini poate accepta date de alimentare și IO-Link, în timp ce versiunile cu număr mai mare de pini pot găzdui semnale suplimentare.

4. Este un conector M12 potrivit pentru medii industriale umede sau praf?

Conectorii M12 proiectați corespunzător și cuplați corect pot oferi o protecție puternică a mediului. Gama de conectori de senzori de la Reunion este clasificată IP67 în starea cuplată, ceea ce o face potrivită pentru multe aplicații cu praf, umezeală, în aer liber și legate de spălare. Instalarea completă trebuie întotdeauna evaluată pentru condițiile reale de mediu.

5. Ce opțiuni de cablu sunt disponibile pentru ansamblurile M12 personalizate?

Ansamblurile personalizate pot fi furnizate cu lungimi diferite de cablu, mantale PUR sau PVC, configurații de conector drept sau în unghi drept, opțiuni de ecranare și ansambluri de cablu cu un capăt sau cu două capete. Acest lucru permite adaptarea conexiunii la diferite configurații ale mașinii și cerințe de instalare a senzorilor.

Concluzie

O rețea de senzori de încredere începe cu conexiuni fizice fiabile. Conectorul M12 potrivit poate oferi o împerechere mecanică sigură, protecție a mediului, rezistență scăzută la contact, capacitate flexibilă de semnal și compatibilitate cu arhitecturile moderne de automatizare. Cu configurații multiple de pini, opțiuni ecranate, protecție IP67 și ansambluri de cabluri personalizate, soluția M12 de la Reunion poate suporta o gamă largă de cerințe de detectare industrială. Dacă plănuiți un nou sistem de senzori sau înlocuiți conectorii industriali existenți, aflați mai multe despre conectorul pentru senzori industriali seria M12 șicontactaţi-nepentru îndrumări tehnice, specificații personalizate și o cotație axată pe aplicație.
