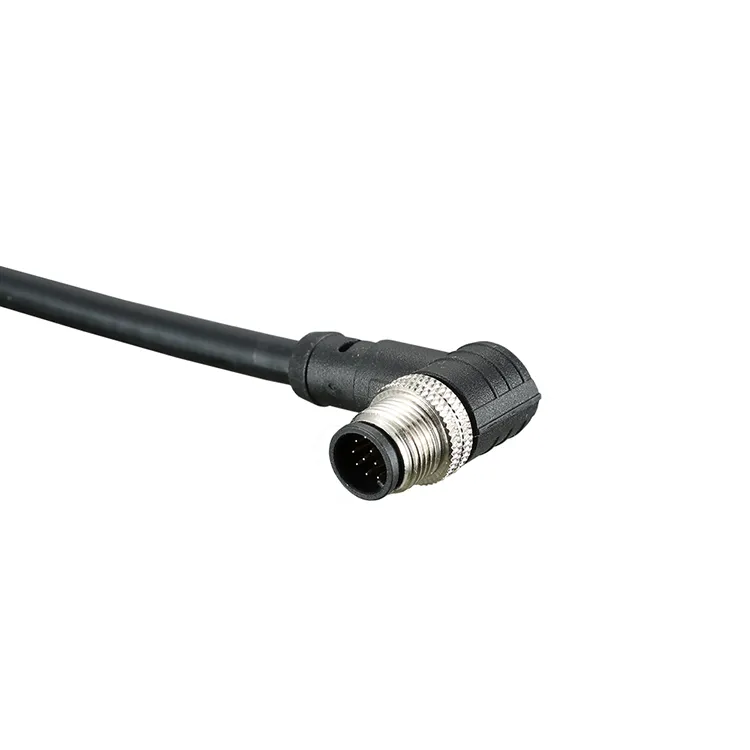

ReuniunelivreazăConector industrial rezistent la apă seria M12pentru producătorii care caută conexiuni electrice de încredere în medii industriale solicitante. Proiectată pentru sisteme de automatizare, detecție și control compatibile, această serie de conectori oferă o combinație practică de instalare compactă, cuplare sigură cu filet și protecție a mediului în funcție de model pentru a sprijini funcționarea stabilă a echipamentului.
Rezumatul articolului:Conectivitatea industrială afectează timpul de funcționare al mașinii, acuratețea semnalului și costurile de întreținere. Conectorul impermeabil industrial din seria M12 este utilizat pe scară largă pentru a conecta senzori, actuatoare, unități de control și echipamente de comunicații industriale. Înțelegerea codificării conectorilor, configurației contactelor, protecției la pătrundere, construcției cablurilor și evaluărilor electrice îi ajută pe ingineri să aleagă soluția potrivită. Acest articol explorează principiile de funcționare, specificațiile esențiale, aplicațiile din industrie, practicile de instalare și considerentele de achiziție care ajută companiile să ia decizii informate privind conectorul.
1. De ce contează conectivitatea industrială?
2. Ce face conectorul M12 diferit?
3. Ce caracteristici de design oferă beneficii practice?
4. Ce specificații tehnice ar trebui să evaluați?
5. Ce industrii beneficiază de conectorii M12?
6. Cum ar trebui cumpărătorii să evalueze un furnizor de conector M12?
7. Ce practici ajută la extinderea duratei de viață a conectorului?
Echipamentele industriale moderne depind de transferul precis de energie electrică și semnale între componentele interconectate. Senzorii colectează date de funcționare, actuatoarele execută comenzi, iar controlerele coordonează mișcările mașinii. Fiecare conexiune din cadrul acestui sistem contribuie la performanța generală.
Un conector care se slăbește sub vibrații, permite umezelii să ajungă la contactele electrice sau nu menține un contact constant poate întrerupe producția și complica depanarea. În producția automată, chiar și o problemă minoră de conexiune poate duce la timp neașteptat de neașteptat, întreținere repetată sau citiri inexacte ale senzorului.
Prin urmare, conectorii industriali trebuie să îndeplinească mai multe cerințe în același timp:
Formatul conectorului M12 abordează multe dintre aceste nevoi printr-un design circular compact și un sistem de cuplare filetat. Atunci când este selectat modelul corect pentru aplicație, acesta poate ajuta inginerii să construiască sisteme de cablare industrială organizate, care pot fi întreținute și de încredere.
Denumirea M12 se referă la o interfață de conector cu un cuplaj filetat nominal de 12 mm. Dimensiunile sale compacte îl fac deosebit de util pentru dispozitivele de teren și mașinile unde spațiul de instalare este limitat, dar o conexiune electrică sigură rămâne esențială.
Spre deosebire de un conector selectat exclusiv pentru aspectul său fizic, un produs M12 trebuie evaluat în funcție de configurația sa completă. Diferite modele pot avea un număr diferit de pini, aranjamente de codare, alocații de contacte, tipuri de cabluri și evaluări de performanță electrică.
În funcție de produsul specific, configurațiile disponibile pot include conectori drepti, conectori în unghi drept, mufe montate pe cablu și prize montate pe panou. Un design drept se poate potrivi cu punctele de instalare accesibile, în timp ce un design în unghi drept poate ajuta la gestionarea spațiului de cabluri în spații restrânse.
Unele configurații M12 sunt destinate semnalelor senzorilor și actuatorului, în timp ce alte sisteme de codare acceptă anumite aplicații industriale de comunicare sau de alimentare. Aceste variante nu trebuie tratate ca interschimbabile. Inginerii trebuie să verifice aranjamentul pinului, codificarea, tensiunea, curentul și cerințele de interfață înainte de a conecta echipamentul.
Conectorii M12 impermeabili folosesc carcasă, etanșare și aranjamente de intrare a cablurilor adecvate pentru a limita pătrunderea contaminanților externi. Nivelul de protecție variază în funcție de model și de starea de instalare. De exemplu, un ansamblu cu clasificare IP67 este proiectat pentru protecție etanșă la praf și imersie temporară în condiții de testare definite, cu condiția să fie asamblat corect și utilizat conform specificațiilor.
Pentru configurații specifice produsului și opțiuni disponibile, consultați pagina de produs Conector impermeabil industrial din seria Reunion M12.
Mașinile industriale conțin adesea numeroși senzori și componente de control într-o amprentă limitată. Factorul de formă M12 oferă o interfață de conectare compactă care poate ajuta la simplificarea configurațiilor cablajului și la reducerea spațiului de instalare inutil.
Acest lucru poate fi util în special în sistemele de transport, echipamentele robotizate, mașinile de ambalare și instalațiile de automatizare distribuite în care mai multe dispozitive de teren sunt conectate la o arhitectură de control comună.
O conexiune filetată ajută la păstrarea interfeței de împerechere în timpul funcționării obișnuite a echipamentului. În comparație cu o conexiune nesigură, un cuplaj filetat asamblat corect poate reduce separarea accidentală cauzată de mișcarea de rutină și vibrațiile.
Cu toate acestea, conexiunea trebuie strânsă întotdeauna conform instrucțiunilor producătorului. Strângerea excesivă poate deteriora conectorul, în timp ce o strângere insuficientă poate compromite securitatea mecanică sau performanța de etanșare.
Componentele de etanșare adecvate pot ajuta la protejarea contactelor electrice de praf și umiditate. Acest lucru este important pentru echipamentele instalate în apropierea proceselor de producție, a zonelor de curățare, a mașinilor exterioare și a altor locații în care este de așteptat expunerea la mediu.
Protecția depinde de ansamblul complet, inclusiv de interfața de împerechere, intrarea cablului, aranjamentul de montare și starea etanșărilor. Conectorul trebuie selectat în funcție de mediul de operare real, mai degrabă decât de cuvântul „impermeabil”.
Diferitele materiale ale cablurilor și aranjamentele de contact permit ca un conector M12 să fie adaptat la cerințele specifice ale echipamentelor. În funcție de model, cumpărătorii ar putea avea nevoie să evalueze flexibilitatea cablului, rezistența la abraziune, dimensiunea conductorului, ecranarea, placarea contactelor și orientarea instalării.
Utilizarea de interfețe de conector compatibile și standardizate poate face înlocuirea componentelor și izolarea defecțiunilor mai simplă. Tehnicienii pot identifica mai ușor punctele de conectare, cu condiția ca documentația de cablare, alocarea pinilor și numerele de piese de schimb să fie păstrate cu exactitate.
Alegerea unui conector numai după aspect sau dimensiunea filetului este insuficientă. O echipă de achiziții ar trebui să compare specificațiile publicate de producător cu cerințele electrice, mecanice și de mediu ale aplicației țintă.
Următorul tabel prezintă principalii parametri care trebuie evaluați la revizuirea unui conector M12 impermeabil. Valorile reale trebuie confirmate în raport cu fișa de date curentă a modelului selectat.
| Caietul de sarcini | Ce trebuie verificat | De ce contează |
|---|---|---|
| Interfață conector | Cuplaj filetat M12 și design de îmbinare | Asigură compatibilitatea mecanică cu echipamentul. |
| Configurare pin | Numărul de contacte și alocarea pinului | Suportă cablarea corectă și transmisia semnalului. |
| Codificare | Cod A, cod D, cod X sau alt tip specificat | Ajută la identificarea interfeței dorite și la prevenirea conexiunilor incompatibile. |
| Tensiune nominală | Tensiunea de operare specificată de producător | Trebuie să se potrivească cu sistemul electric și cu cerințele de siguranță aplicabile. |
| Curent nominal | Evaluarea curentă pentru configurația selectată | Ajută la prevenirea funcționării peste limitele electrice ale conectorului. |
| Protecție la intrare | Evaluarea IP și condițiile de asamblare necesare | Determină adecvarea pentru expunerea anticipată la praf și umiditate. |
| Temperatura de functionare | Temperaturi minime și maxime specificate | Ajută la menținerea performanței în condiții de mediu în schimbare. |
| Material de contact | Material de bază și placare de contact | Afectează performanța contactului electric și rezistența la uzură sau coroziune. |
| Construcție cablu | Dimensiunea conductorului, materialul mantalei, lungimea și ecranarea | Sprijină cerințele de instalare, flexibilitate și mediu. |
| Durabilitate mecanică | Evaluarea ciclului de împerechere și cerințele de cuplare | Ajută la evaluarea adecvării pentru întreținere și conexiuni repetate. |
Notă importantă de selecție:Nu presupuneți că fiecare conector din seria M12 acceptă aceeași tensiune, curent, număr de pini, codare, interval de temperatură sau rating IP. De exemplu, un conector de senzor cu patru pini și un conector de date de mare viteză pot avea cerințe electrice substanțial diferite, în ciuda faptului că partajează denumirea M12.
Înainte de a comanda, solicitați numărul exact al piesei, desenul de dimensiuni, schema de conexiuni și datele de testare aplicabile. Aceste documente facilitează confirmarea faptului că conectorul îndeplinește cerințele sistemului.
Liniile de producție automate se bazează pe senzori, actuatoare și module de control distribuite pentru a monitoriza echipamentele și a coordona operațiunile mașinii. Conectorii M12 potriviți oferă puncte practice de conectare pentru dispozitivele de teren și ajută la organizarea cablajului mașinii.
Celulele robotizate și echipamentele de ambalare pot conține ansambluri mobile, suporturi compacte pentru senzori și spațiu limitat pentru rutarea cablurilor. Disponibilitatea diferitelor orientări ale conectorilor și configurații ale cablurilor poate ajuta inginerii să proiecteze conexiuni mai accesibile. Aplicațiile dinamice necesită încă ansambluri de cabluri și conectori evaluate pentru condițiile reale de mișcare și îndoire.
Variantele de codare M12 compatibile sunt utilizate în aplicații de rețea industriale selectate. Modelul corect depinde de standardul de comunicație, rata de date necesară, alocarea pinii, aranjamentul de ecranare și interfața echipamentului de rețea.
Senzorii de exterior și dispozitivele de monitorizare pot întâmpina ploaie, praf, schimbări de temperatură și alte stresuri de mediu. Un conector M12 evaluat corespunzător poate ajuta la protejarea interfeței electrice atunci când ansamblul complet este instalat conform specificațiilor sale.
Sistemele de transport și vehiculele industriale selectate folosesc conectori circulari pentru a lega senzorii și dispozitivele de control. Pentru aceste aplicații, proiectanții ar trebui să ia în considerare vibrațiile, mișcarea cablurilor, fluctuațiile de temperatură, expunerea la fluide și orice cerințe de calificare specifice industriei.
Din toate aceste sectoare, cel mai bun conector este cel care se potrivește condițiilor reale de funcționare, nu neapărat modelul cu cel mai mare rating nominal sau cel mai mic preț de achiziție.
Selectarea furnizorului afectează mai mult decât costul inițial de achiziție. Consecvența produsului, suportul tehnic, documentația, planificarea producției și comunicarea pot influența calendarul proiectului și întreținerea pe termen lung.
Atunci când evaluează un furnizor, cum ar fi Reunion, echipele de achiziții ar trebui să ia în considerare următoarele puncte și să confirme care servicii se aplică pentru configurația necesară a produsului.
Pentru proiectele de achiziții mai mari, cumpărătorii ar trebui să stabilească, de asemenea, un proces de aprobare pentru mostre și specificații înainte de a comanda în masă. Documentarea numărului piesei aprobate și a revizuirii ajută la reducerea riscului de a primi un conector care diferă de configurația testată.
Pentru a revizui informațiile disponibile despre produs, vizitați pagina Conector impermeabil industrial Reunion și comunicați cerințele dumneavoastră tehnice direct furnizorului.
Instalarea corectă este esențială pentru menținerea stabilității electrice și pentru protecția mediului. Chiar și un conector de înaltă calitate se poate defecta prematur dacă contactele, firele, cablurile sau garniturile sale sunt deteriorate în timpul asamblarii sau al funcționării.
Frecvența inspecției ar trebui să reflecte severitatea mediului de operare. Conectorii expuși la spălări frecvente, substanțe chimice, vibrații puternice sau mișcări continue pot necesita o atenție suplimentară. Urmați întotdeauna instrucțiunile producătorului și planul de întreținere al echipamentului.
Scopul său principal este de a oferi o conexiune electrică compactă pentru dispozitivele industriale compatibile, inclusiv senzori, actuatoare, echipamente de control și sisteme de comunicații selectate. În funcție de model, etanșarea ecologică ajută la protejarea conexiunii împotriva prafului și umidității.
Nu. Evaluările de protecție variază în funcție de model și de designul ansamblului. Cumpărătorii ar trebui să verifice fișa exactă a produsului și să confirme dacă evaluarea se aplică unui conector cuplat, un conector neconectat sau unei anumite condiții de instalare.
Conectorii codificați A și codificați D folosesc diferite aranjamente de cheie și contact pentru diferite aplicații destinate. Variantele codificate A sunt utilizate în mod obișnuit pentru senzori și actuatoare, în timp ce variantele codificate D sunt asociate cu anumite aplicații Ethernet industriale. Compatibilitatea reală trebuie verificată în raport cu protocolul relevant, alocarea pinului și documentația echipamentului.
Da, cu condiția ca conectorul selectat și ansamblul de cablu complet să fie evaluat pentru condițiile exterioare așteptate. Cumpărătorii ar trebui să evalueze protecția la pătrundere, intervalul de temperatură, expunerea la UV, riscul de coroziune, durabilitatea mantalei cablului și aranjamentele de montare înainte de instalare.
Începeți prin a identifica interfața de împerechere, codificarea, numărul de pin, evaluările electrice, cerințele de comunicare, specificațiile cablurilor și condițiile de mediu. Comparați aceste cerințe cu fișa de date a producătorului și solicitați confirmare tehnică dacă vreun parametru este incert.
Includeți tipul de conector necesar, interfața masculină sau feminină, codificarea, numărul de pini, lungimea cablului, dimensiunea conductorului, cerințele de tensiune și curent, gradul de protecție, cantitatea estimată și orice desene sau fotografii disponibile. Specificațiile clare ajută furnizorul să evalueze compatibilitatea și să ofere o ofertă mai relevantă.
Conectorul impermeabil industrial din seria M12 oferă o opțiune de conectare versatilă pentru automatizări moderne, detecție industrială, mașini și sisteme de comunicații selectate. Formatul său compact și cuplajul filetat pot suporta cablaje organizate și conexiuni sigure, în timp ce configurațiile adecvate de etanșare și cabluri ajută la abordarea mediilor de operare solicitante.
Selectarea reușită depinde de mai mult decât de interfața M12 în sine. Evaluările electrice, codificarea, alocarea pinii, protecția mediului, construcția cablurilor și cerințele de instalare trebuie verificate în raport cu aplicația prevăzută. O revizuire atentă a specificațiilor poate reduce problemele de compatibilitate, poate îmbunătăți eficiența întreținerii și poate sprijini funcționarea mai fiabilă a echipamentului.
Reuniune oferă o soluție de conector industrial impermeabilă seria M12 pentru companiile care evaluează componentele de conectivitate industrială. Indiferent dacă dezvoltați mașini noi, obțineți piese de schimb sau planificați o conexiune prin cablu personalizată, examinați detaliile produsului și pregătiți cerințele aplicației înainte de a cumpăra.Contactaţi-nepentru a discuta despre specificațiile conectorului dvs., pentru a confirma compatibilitatea produsului și pentru a solicita o ofertă adaptată proiectului dvs.
