Carcasa exterioară este realizată din material termoplastic de înaltă performanță și are un rating de rezistență la foc de UL 94-V0. Rezistent la coroziune prin pulverizare de sare, poate îndeplini cerințele de impermeabilitate ale afișajelor LED de exterior și ale echipamentelor de iluminat cu LED, precum și condițiilor dure de lucru, cum ar fi rezistența la eroziunea acidă a afișajelor LED industriale.

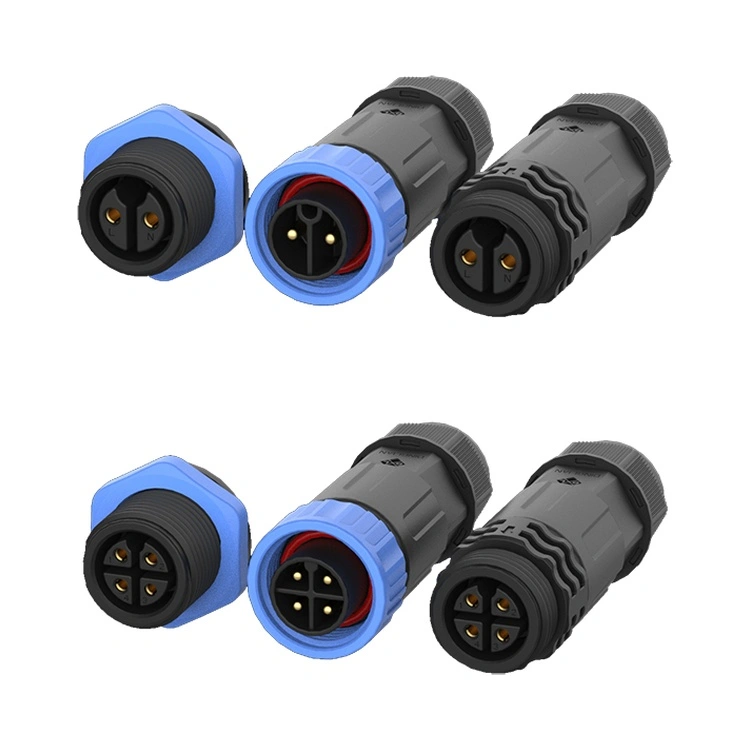

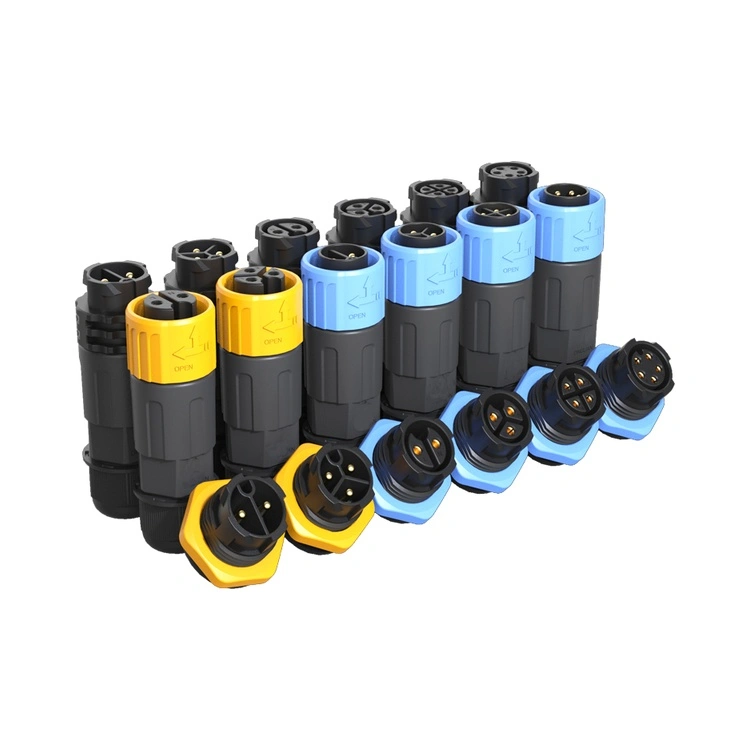

Este instalat cu o metodă cu o singură gaură, care este stabilă și fără cusur. Are o structură de blocare filetată și poate menține o conexiune fermă chiar și într-un mediu cu vibrații. 2, 3, 4, 5, 6, 7, 8, 9 pini sunt disponibili pentru selecție, iar personalizarea este acceptată.
| Parametru | Valoare livrată Reunion M20 | De ce contează în practică |
| Rezistența de contact (inițială) | ≤3,0mΩ | Mai scăzut decât media industriei, reducând generarea de căldură I²R |
| Cicluri de împerechere cu etanșare stabilă | ≥500 de cicluri (verificat, nu doar evaluat) | Înregistrările noastre de testare a loturilor arată integritatea etanșării menținută pe parcursul a 500 de cicluri – critice pentru echipamentele grele de întreținere. |
| IP67 rezistent la apa | Fiecare lot: 1m adâncime × 30min imersiune | Pot fi furnizate rapoarte de testare.. |
| Rezistenta la vibratii | 10-500 Hz, 2 g (IEC 60068-2-6) | Simulează funcționarea reală a motorului și a pompei – a trecut cu zero deconectări tranzitorii. |
| Parametru | 2-pini | 3-pini | 4-pini | 5-pini | 6-pini | 7-pini | 8-pini | 9-pini |
| Tensiune nominală | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Evaluare curentă | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Secțiunea firului (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Material izolator: termoplastic de înaltă temperatură (UL 94 V-0, )
2) Material de bază de contact: alamă (CuZn39Pb3) cu placare cu aur - test de pulverizare cu sare ≥48 ore
3) Material de etanșare: inel O din silicon
4) Temperatura de funcționare: -40°C ~ +105°C
5) Inflamabilitate și conformitate: UL 94 V-0, RoHS, REACH SVHC nu au fost detectate
6) Opțiuni de terminare: cupă de lipit, lipire prin scufundare (montare PCB)
| Dimensiunea de comparație | Seria Reunion M20 | Marca europeană premium M20 | M20 fără marcă la preț redus |
| Preț unitar (MOQ 100 buc) | Competitiv, cu niveluri de volum | 3,5× – 4× mai mare | Coborâți în față |
| Curent continuu verificat | 20A (per pin, documentat) | În mod obișnuit, 25A (reducere a caracterului de tipărire fină) | Umflat, fără dovezi de testare |
| IP67 rezistent la apa | 100% din loturile de producție | Test pe lot (dar nu pentru fiecare lot documentat) | Niciuna sau afirmații false |
| Testare electrică (Hi-pot și IR) | 100% fiecare unitate – datele de testare înregistrate | Bazat pe mostre (AQL 1.0) | Aleatoriu sau omis |
| Trasabilitate completă (rășină → conector finisat) | Urmărit ERP, recuperabil în 24 de ore | Da, dar răspuns mai lent | Nici unul |
| Timp de livrare (cantitate standard) | 15-17 zile lucrătoare | 6-10 săptămâni | Imprevizibil (2-20 de săptămâni) |
| Personalizare MOQ (lungime cablu, culoare, marcaj) | 100 buc – flexibil | Peste 500 de bucăți, taxe de inginerie ridicate | Nu este oferit sau nu este controlat de calitate |
| Certificari | ISO 9001, 14001, 13485 | De obicei numai ISO 9001 | De obicei nici unul |
Pentru a obține etanșarea IP67/IP68 la instalarea reală pe teren, urmați aceste proceduri verificate:
| Pas | Acţiune | Valoare critică / Punct de control |
| 1 | Strângeți manual piulița de cuplare până când inelul O intră în contact cu suprafața panoului. | Contact vizual confirmat. |
| 2 | Aplicați cuplul final folosind o cheie calibrată. | 1,0 – 1,2 Nm (NU depășiți 1,5 Nm – cuplul excesiv deformează inelul O și crește forța de introducere). |
| 3 | Verificați raza de curbură a cablului la intrare. | ≥ 5× diametrul exterior al cablului – îndoirile acute trag contactele și compromit etanșarea din spate. |
| 4 | Orientare spre exterior | Ieșirea cablului în jos – previne acumularea de apă pe interfața piuliței de cuplare. |
| 5 | Frecvența inspecției inelului O | Anual pentru mediile zilnice de spălare/procesare a alimentelor; la fiecare 2-3 ani pentru uz industrial standard în interior/exterior. |
| Certificare / Protocol | Domeniul de aplicare și dovezile furnizate cu fiecare comandă |
| ISO 9001:2015 | Full QMS – proiectare, producție, post-vânzare. Rapoartele de audit disponibile prin NDA. |
| ISO 14001:2015 | Managementul mediului – reducerea deșeurilor și conformitatea RoHS/REACH documentată. |
| ISO 13485:2016 | Aplicabil pentru echipamente medicale (diagnostic/monitorizare) – control riguros al schimbărilor și trasabilitate. |
| Recunoaștere UL | Siguranță la nivel de componente pentru America de Nord – marcaj UL pe fiecare carcasă. |
Cuplu: 1,0 – 1,2 Nm (strângere finală după așezarea manuală).
Sub 0,8 Nm: compresia inelului O este insuficientă – IP67 scade la IP54 (protejat la praf, dar nu etanș la apă). Am observat pătrunderea apei în decurs de 2 ore la 0,5 m adâncime în testele noastre de laborator.
Peste 1,5 Nm: inelul O din fluorosilicon se extrudează în jocul filetului, provocând deformare permanentă și o forță de împerechere crescută. Etanșarea poate trece inițial de IP67, dar se va defecta după ciclul termic (expansiune/contracție).
Recomandare: utilizați o cheie dinamometrică prestabilită – putem furniza una ca accesoriu pentru comenzile de volum.
Mostre standard: 5–10 bucăți disponibile în 3 zile lucrătoare (dacă stocul permite).
Comenzi în loturi mici (100–500 buc): 12–15 zile lucrătoare de la confirmarea comenzii.
Volum mare (500+ bucăți): 18–20 de zile lucrătoare, cu livrări parțiale disponibile.
Ansambluri de cabluri personalizate (lungime, ecartament, coduri de culoare): MOQ 100 buc - aprobarea desenelor tehnice durează 2-3 zile, apoi producția de 15 zile.
