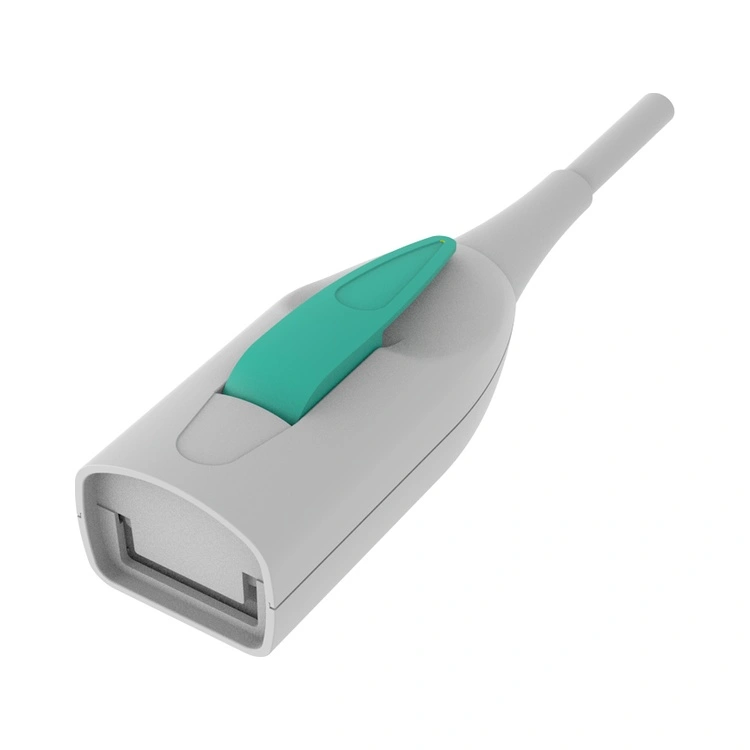

Ansamblu cablu medical

Produs SOLICITANT

Endoscopie:

Ansamblul cablului pentru endoscopul medical este soluția specializată de interconectare a Reunionului pentru imagistica endoscopică și instrumentație chirurgicală, concepută pentru a îndeplini cerințele stricte ale procedurilor minim invazive. Acest ansamblu de cablu combină conductori ultra-flexibili, cu ciclu înalt, cu conectori de calitate medicală și supramulare pentru a crea o interfață fiabilă și durabilă între capul camerei endoscopului și sistemul de procesare a imaginii.

Construcția cablului încorporează conductori cu număr mare de fire cu control precis al impedanței pentru a menține integritatea semnalului pentru transmisia video de înaltă definiție (4K și nu numai), în timp ce mantaua exterioară este fabricată din materiale biocompatibile, sterilizabile. Ansamblul are elemente integrate de detensionare și limitare a îndoirii pentru a proteja structurile interne delicate ale cablului în timpul ciclurilor repetate de manipulare și sterilizare.

Câmpurile de aplicare primare

Endoscopie gastro-intestinală – Gastroscoape, colonoscoape și duodenoscoape.

Artroscopia – Vizualizarea articulațiilor pentru intervenții chirurgicale ortopedice.

Laparoscopie – Proceduri chirurgicale și diagnostice abdominale și pelvine.

Endoscopie ORL – vizualizare sinusală și laringiană.

Urologie – Cistoscopie și ureteroscopie.

Neuroendoscopie – Vizualizarea creierului și ventriculară.

Endoscopie veterinară – Endoscopie diagnostică și chirurgicală în medicina animală.

Sistem de chirurgie cu plasmă cu radiofrecvență:

Creștem distanța dintre pinii de înaltă tensiune și pinii de joasă tensiune, adăugăm partiții și separăm pinii de înaltă tensiune de pinii de joasă tensiune cu partiții pentru a îndeplini cerințele clientului de înaltă tensiune de 2000V.

Având în vedere costul total al consumabilelor, folosim conectori din plastic. Carcasa prizei este realizată din PSU cu întreținere ridicată, izolatorul este din PEEK, orificiile prizei sunt realizate din placare de cupru cu fascicul de aur 12u, îndeplinind cerințele clientului de o durată de viață de 10.000 de cicluri pentru întreaga mașină. Mufa este realizata din materiale normale, iar pinii sunt placati cu 1u grosime de aur. Costul este suficient de mic pentru a îndeplini cerința de utilizare unică.

Câmpurile de aplicare primare

Aritmie, Tumori, Ginecologie și Obstetrică

Cablu medical de unică folosință：

În dispozitivele medicale de unică folosință, ansamblul de cablu medical de unică folosință nu este o marfă - este o interfață critică pentru siguranța pacientului. Reunion nu face pur și simplu conectori. Ne concentrăm, de asemenea, pe proiectarea și producția de ansamblu de cablu medical de unică folosință — proiectat pentru ECG de unică folosință, SpO₂, chirurgie de ablație cu radiofrecvență și monitorizarea pacientului, cu biocompatibilitate validată și teste electrice 100% per unitate.

Câmpurile de aplicare primare

Otorinolaringologie - Chirurgie capului și gâtului, Medicină sportivă + Chirurgie articulară, Ortopedie + Chirurgie coloanei vertebrale, Chirurgie maxilo-facială

Certificari si asigurare a calitatii

Întrebări frecvente (FAQ)

Cum asigură Reunion integritatea semnalului video 4K în ansamblurile de cabluri flexibile?

Transmisia video 4K necesită control precis al impedanței și ecranare. Reunion realizează acest lucru prin:

Impedanță controlată - Menținem impedanța de 75Ω (cu un singur capăt) sau 100Ω (diferențială) printr-o geometrie atentă a conductorului și o selecție dielectrică.

Ecranare multistrat – Ecranarea folie + împletitură oferă o acoperire >95% pentru a preveni degradarea semnalului de la EMI.

Construcție cu perechi diferențiale – Pentru semnalele 4K care necesită transmisie diferențială, folosim construcție cu perechi răsucite cu potrivire controlată a lungimii.

Testare 100% TDR – Fiecare ansamblu este testat pentru consistența impedanței și integritatea semnalului.

Ansamblurile noastre de cabluri sunt proiectate pentru a îndeplini cerințele de semnal HD și 4K specificate de producătorii OEM de sisteme de camere medicale.

Care este timpul obișnuit de livrare pentru un ansamblu de cablu medical personalizat și ce comandă minimă se aplică?

Prototip de probe – 10-15 zile (1-10 ansambluri).

Producție pilot – 17-20 zile (50-100 ansambluri).

Comenzi de producție – 25-30 de săptămâni (100+ ansambluri).

Comanda minimă pentru ansambluri de cabluri personalizate este de obicei 10 bucăți pentru construcții standard (material de manta standard, conectori standard). Pentru ansambluri complexe cu scule de conectare personalizate sau materiale specializate, comanda minimă poate fi mai mare; Vă recomandăm să discutați despre cerințele dumneavoastră cu echipa noastră de ingineri pentru a optimiza costurile și timpul de livrare.
