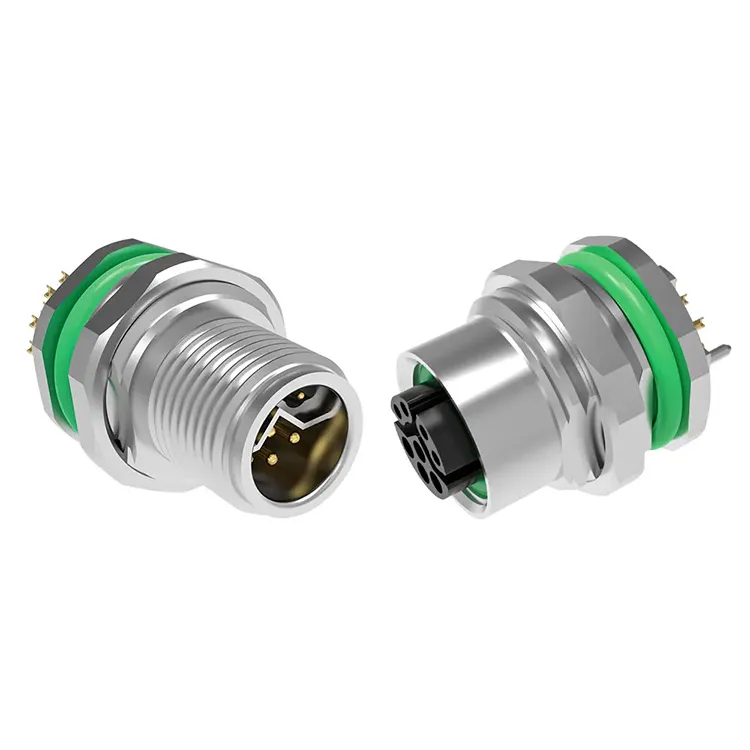

ReuniuneoferăConector industrial seria M12ca o soluție de interconectare versatilă pentru automatizarea fabricii, senzori, actuatoare, sisteme fieldbus, Ethernet industrial și distribuția de energie. Cu configurații cu 2-17 pini, opțiuni multiple de codare, protecție IP67 și opțiuni pentru ecranare și ansambluri de cabluri, familia de conectori este concepută pentru medii industriale solicitante în care conexiunile electrice și mecanice stabile sunt esențiale.
Un conector M12 este mai mult decât un conector circular compact. Interfața sa standardizată cu filet, sistemul de codare, etanșarea mediului și configurațiile electrice largi îl fac o tehnologie de conectare importantă pentru echipamentele moderne de automatizare. Seria M12 poate suporta aplicații variind de la senzori și dispozitive IO-Link la PROFIBUS, DeviceNet, CANopen, Ethernet industrial, sisteme servo și distribuție de curent continuu. Acest ghid explică specificațiile cheie, opțiunile de codificare, scenariile de aplicație, factorii de selecție și considerațiile de calitate pe care inginerii și echipele de achiziții ar trebui să le evalueze atunci când aleg un conector industrial M12.
Cuprins
De ce este utilizat pe scară largă conectorul M12 în automatizarea industrială?
Care sunt specificațiile cheie ale unui conector industrial M12?
Cum diferă opțiunile de codare M12?
Unde sunt utilizați în mod obișnuit conectorii industriali M12?
Cum ar trebui să selectați conectorul M12 potrivit?
Ce factori de calitate ar trebui să verifice cumpărătorii?
Întrebări frecvente despre conectorii industriali M12
De ce este utilizat pe scară largă conectorul M12 în automatizarea industrială?
Echipamentele industriale au nevoie de conexiuni care să rămână stabile în ciuda vibrațiilor, umidității, schimbărilor de temperatură, prafului și întreținerii frecvente. Formatul M12 abordează aceste cerințe cu un design circular compact și un mecanism de cuplare filetat.
Pentru inginerii în automatizare, unul dintre principalele sale avantaje este flexibilitatea. Diferite configurații de codare M12 sunt proiectate pentru diferite funcții electrice și de comunicații, ajutând la prevenirea conexiunilor incompatibile. Prin urmare, conectorul poate fi integrat în senzori, actuatoare, dulapuri de control, dispozitive de câmp, motoare, rețele Ethernet și alte echipamente industriale.
Specificațiile produsului Reunion indică faptul că seria sa M12 este proiectată în conformitate cu standardele relevante DIN EN 61076-2-101/109/111 și poate obține protecție IP67 atunci când este cuplată. Gama de produse include, de asemenea, configurații ecranate și neecranate, oferind opțiuni pentru aplicații cu cerințe diferite de compatibilitate electromagnetică.
Pentru utilizatorii industriali, această combinație de dimensiuni standardizate, opțiuni de codare, protecție a mediului și flexibilitate în aplicație poate simplifica proiectarea și întreținerea cablajului.
Care sunt specificațiile cheie ale unui conector industrial M12?
Alegerea unui conector pe baza dimensiunii sale fizice poate duce la o conexiune necorespunzătoare. Evaluările electrice, codificarea, numărul de pin, ecranarea, protecția mediului și metoda de terminare trebuie luate în considerare înainte de cumpărare.
| Parametru | Gama / Caracteristică tipică din seria M12 | Considerarea aplicației |
|---|---|---|
| Număr de pin | 2–17 pini în funcție de cod | Alegeți în funcție de cerințele de putere și semnal |
| Evaluare curentă | Aproximativ 0,5–16A, în funcție de cod | Important pentru senzori, actuatoare, motoare și circuite de putere |
| Tensiune nominală | Aproximativ 30–630 V, în funcție de configurație | Trebuie să se potrivească cu tensiunea de funcționare a echipamentului |
| Evaluare de protecție | IP67 când sunt cuplate | Potrivit pentru multe medii cu praf, umede și spălate |
| Material de contact | Alama cu placare cu aur | Sprijină contact electric stabil și rezistență la coroziune |
| Izolator | PA66 | Oferă izolație electrică în interiorul conectorului |
| Rezistența de contact | ≤3mΩ pentru intervalul specificat | Rezistența mai mică ajută la menținerea eficienței electrice |
| Interval de temperatură | -25°C până la +85°C | Verificați în raport cu mediul de operare real |
| Ecranarea | Versiuni ecranate și neecranate | Ecranarea poate fi importantă în medii zgomotoase din punct de vedere electric |
| Conformitatea mediului | Materiale conforme cu RoHS | Util pentru proiecte cu cerințe de conformitate cu mediu |
Evaluarea exactă depinde întotdeauna de codarea și configurația selectate. De exemplu, specificațiile publicate de producător listează capacități curente mai mari pentru versiunile S-code și L-code decât pentru mai multe configurații orientate pe semnal. Prin urmare, codul conectorului ar trebui selectat împreună cu cerințele electrice, mai degrabă decât tratat ca un detaliu secundar.
Cum diferă opțiunile de codare M12?
Codarea M12 este unul dintre cei mai importanți factori atunci când alegeți un conector industrial. Diferite aranjamente de tastare sunt destinate diferitelor funcții electrice sau de comunicare.
- Cod A:Folosit în mod obișnuit pentru senzori, actuatoare, dispozitive IO-Link și aplicații de semnal DC. Configurațiile pot varia de la 2 la 17 pini.
- cod B:Asociat în mod obișnuit cu PROFIBUS, DeviceNet și alte aplicații fieldbus.
- Cod C:Proiectat pentru aplicații de alimentare cu curent alternativ și disponibil în configurații multiple de pini.
- cod D:Folosit pentru aplicații Ethernet industriale, cum ar fi conexiuni de rețea de 100 Mbps.
- cod X:Proiectat pentru aplicații Ethernet de viteză mai mare și utilizează de obicei o configurație cu 8 pini.
- Cod S:Destinat pentru putere AC cu curent mai mare și aplicații legate de servo.
- cod L:Proiectat pentru distribuția de curent continuu și cerințe de curent mai ridicat.
Sistemul de codare ajută la reducerea posibilității de conectare a circuitelor incompatibile. Inginerii ar trebui să confirme codul conectorului, aranjamentul pinilor, tensiunea, curentul și interfața de împerechere specificate de producătorul echipamentului înainte de a finaliza o componentă.
Unde sunt utilizați în mod obișnuit conectorii industriali M12?
Factorul de formă compact și protecția mediului a conectorilor M12 îi fac potriviti pentru multe puncte de conectare industriale.
Automatizarea fabricii
Conectorii M12 sunt utilizați frecvent pentru a conecta senzori de proximitate, senzori fotoelectrici, actuatoare, module I/O și dispozitive de control. Interfața lor standardizată poate simplifica cablarea și întreținerea mașinii.
Ethernet industrial
Configurațiile D-code și X-code pot fi utilizate pentru conexiunile de rețea industrială. În liniile de producție automate, conexiunile Ethernet fiabile sunt importante pentru comunicarea între dispozitivele de teren, controlere, comutatoare și alte echipamente de rețea.
Robotică și sisteme de mișcare
Echipamentele robotizate pot expune conectorii la vibrații și mișcări repetate. Un sistem de cuplare filetat asigură o conexiune mecanică concepută pentru a rezista slăbirii accidentale în condiții normale de funcționare.
Echipamente de exterior și de spălare
Cu un rating IP67 atunci când sunt cuplate corespunzător, configurațiile M12 adecvate pot fi utilizate în medii în care echipamentele pot întâmpina apă, praf sau procese de curățare de rutină. Instalarea și etanșarea corectă rămân esențiale pentru atingerea nivelului de protecție specificat.
Distribuția energiei
Opțiunile S-code și L-code extind platforma M12 dincolo de semnalele de putere redusă. În funcție de configurația selectată, seria poate suporta conexiuni de putere AC sau DC cu curent mai mare pentru echipamente industriale.
Cum ar trebui să selectați conectorul M12 potrivit?
Un proces de selecție sistematic poate ajuta la evitarea problemelor de compatibilitate și a costurilor inutile de înlocuire. Înainte de a plasa o comandă, evaluați următorii factori:
- Identificați aplicația:Determinați dacă conexiunea este destinată senzorilor, comunicațiilor de date, energiei electrice, motoarelor sau funcțiilor mixte.
- Confirmați codarea:Selectați A, B, C, D, X, S, L sau o altă configurație aplicabilă pe baza interfeței echipamentului.
- Verificați cerințele pentru pin:Asigurați-vă că numărul de contacte este suficient pentru toate circuitele de putere și semnal necesare.
- Verificați evaluările electrice:Comparați tensiunea și curentul nominal al conectorului cu cerințele actuale ale sistemului.
- Evaluați condițiile de mediu:Luați în considerare apa, praful, substanțele chimice, vibrațiile, temperatura și expunerea în aer liber.
- Determinați cerințele de ecranare:Versiunile ecranate pot fi luate în considerare unde interferențele electromagnetice pot afecta integritatea semnalului.
- Selectați terminarea:În funcție de structura echipamentului, opțiunile pot include terminații de lipire, lipire prin scufundare, sertizare sau terminații cu cablu zburător.
- Confirmați cerințele pentru cablu:Materialul cablului, lungimea, flexibilitatea, raza de îndoire și orientarea conectorului trebuie să se potrivească cu mediul de instalare.
Pentru proiectele care implică mai multe tipuri de conector, este, de asemenea, util să pregătiți un program de conectare care să arate dispozitivul, codul conectorului, numărul de pin, funcția electrică, specificația cablului și interfața de împerechere. Aceasta oferă o referință practică pentru echipele de achiziții și producție.
Ce factori de calitate ar trebui să verifice cumpărătorii?
Calitatea conectorului industrial este strâns legată de stabilitatea conexiunii pe termen lung. Un produs poate arăta similar în exterior, având diferențe semnificative în ceea ce privește materialele de contact, placare, etanșare, consistența asamblarii și inspecția electrică.
Reuniune afirmă că seria sa M12 utilizează contacte din alamă cu placare cu aur, izolatori PA66 și o rezistență de contact declarată de cel mult 3mΩ. Producătorul descrie, de asemenea, testarea electrică 100% pentru fiecare unitate și verificarea de imersie IP67 la nivel de lot. Informațiile sale de calitate publicate enumeră în continuare ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 și conformitatea RoHS în cadrul său de calitate și conformitate.
Pentru echipele de achiziții, următoarele puncte de control al calității sunt deosebit de utile:
- Specificații materiale și placare
- Rezistența la contact și performanța de izolare
- Verificarea protecției IP
- Cerințe mecanice pentru ciclul de împerechere
- Performanța de ecranare, acolo unde este cazul
- Proceduri de testare electrică
- Trasabilitatea loturilor și documentația de inspecție
- Consecvența ansamblului și terminarea cablului
Acești factori oferă o bază mai completă pentru evaluarea unui conector industrial decât prețul unitar singur. Pentru proiectele OEM și de volum, suportul de inginerie, capacitatea de personalizare, trasabilitatea producției și consecvența livrării pot influența, de asemenea, valoarea totală a achiziției.
Întrebări frecvente despre conectorii industriali M12
Ce este un conector industrial seria M12?
Un conector industrial din seria M12 este un conector circular compact cu o interfață filetată nominală de 12 mm. Este utilizat pe scară largă pentru senzori industriali, actuatoare, echipamente de automatizare, rețele de comunicații și conexiuni de alimentare. Diferitele configurații de codare și pin permit aceleiași platforme de conectori generale să servească aplicații diferite.
Este un conector M12 impermeabil?
Configurațiile M12 adecvate pot obține protecție IP67 atunci când sunt cuplate corespunzător. Aceasta înseamnă că produsul specificat poate oferi protecție împotriva pătrunderii prafului și imersării temporare în apă în condiții de testare definite. Performanța reală depinde de împerecherea corectă, etanșarea componentelor, instalarea și configurația produsului.
Care este diferența dintre conectorii M12 A-code și D-code?
Conectorii M12 cu cod A sunt utilizați în mod obișnuit pentru senzori, actuatoare, IO-Link și aplicații generale de semnal sau DC, în timp ce versiunile cu cod D sunt proiectate în principal pentru aplicații Ethernet industriale. Codarea împiedică conectarea accidentală a tipului de conector greșit.
Conectorii M12 pot transporta atât energie, cât și date?
Da, în funcție de configurație. Anumite aranjamente de cod A pot combina funcții de putere și semnal, în timp ce aplicațiile care necesită o putere mai mare și comunicare separată de date pot folosi coduri M12 diferite pentru circuitele lor respective.
Cum aleg conectorul M12 corect pentru aparatul meu?
Începeți cu interfața dispozitivului și identificați codarea necesară, numărul de pini, tensiunea, curentul, protocolul de comunicare, ecranarea, gradul de protecție, tipul de cablu și metoda de terminare. Dacă conectorul este o componentă de schimb, se recomandă, de asemenea, potrivirea numărului piesei originale sau a desenului echipamentului.
Concluzie
Conectorul industrial din seria M12 oferă o soluție de conectare standardizată și adaptabilă pentru sistemele moderne de automatizare. Gama sa de opțiuni de codare, configurații de pini, evaluări electrice, opțiuni de ecranare și protecție IP67 îi permit să accepte orice, de la senzori și dispozitive IO-Link până la Ethernet industrial și aplicații de curent mai mare. Pentru OEM, integratori de sisteme și producătorii de echipamente industriale, selectarea conectorului în conformitate cu specificațiile electrice și de mediu complete este esențială pentru o performanță sigură pe teren. Dacă aveți nevoie de ajutor pentru a selecta o configurație adecvată, un ansamblu de cablu personalizat sau o soluție de volum pentru aplicația dvs.,contactaţi-nepentru a discuta cerințele dvs. cu echipa de inginerie și producție din Reunion.
