Ansamblu cablu robot

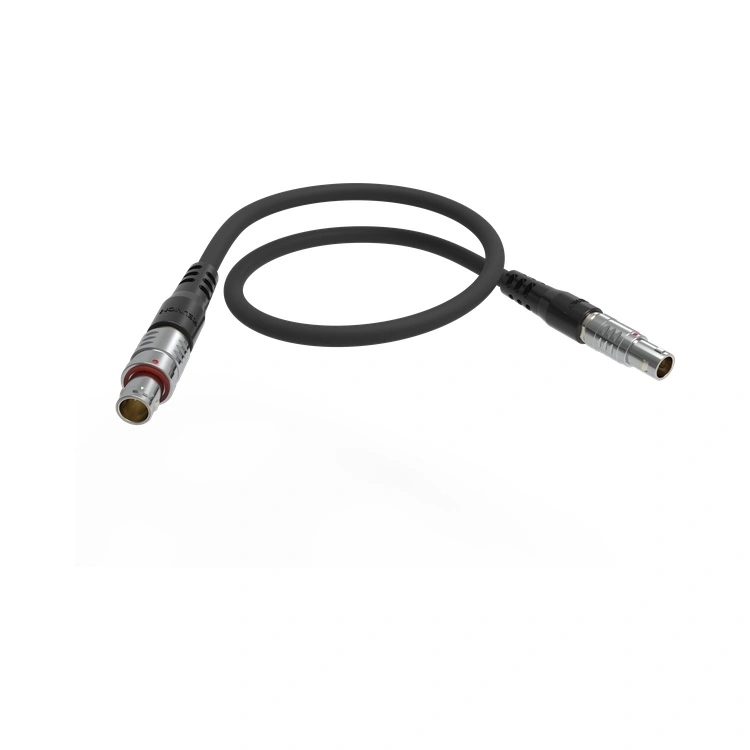

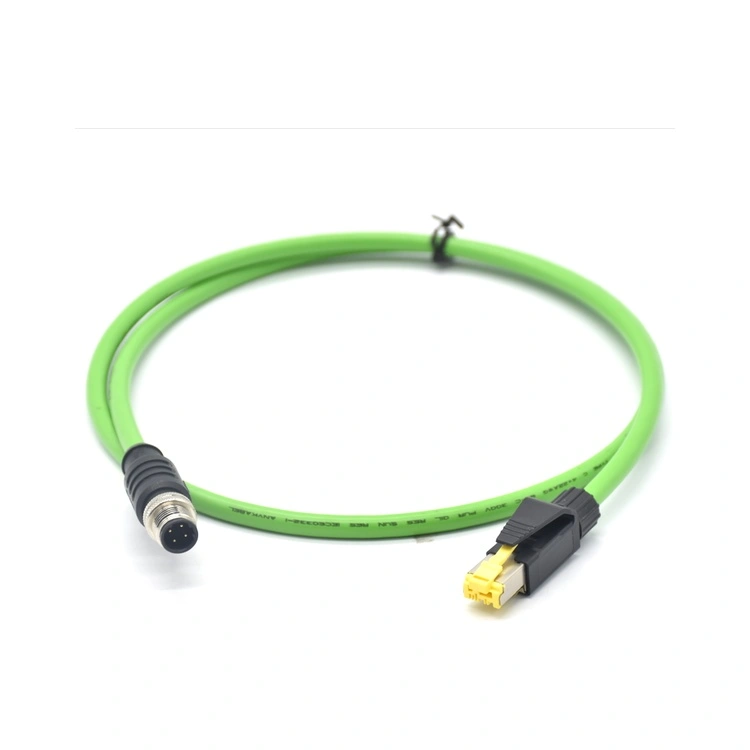

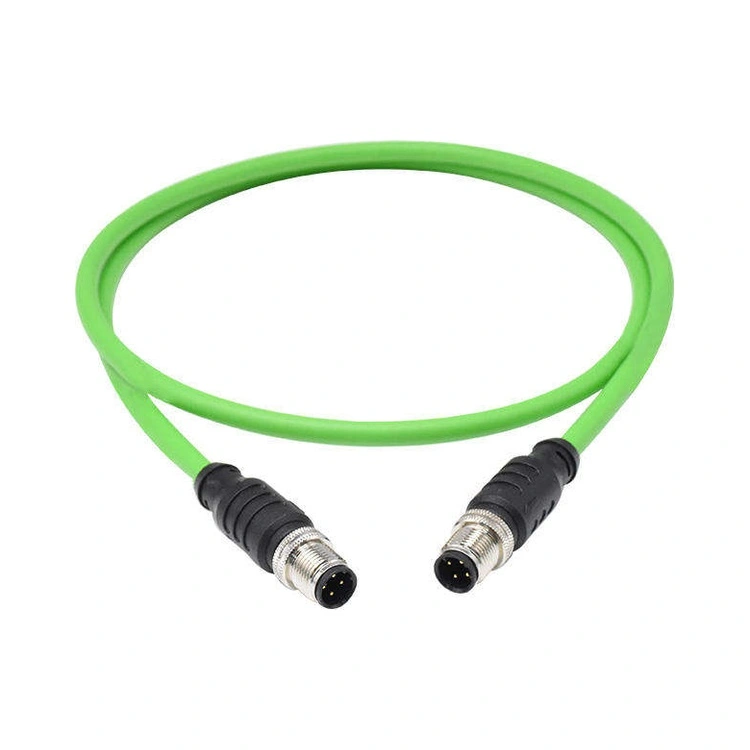

Reunion produce ansamblul cablului robotului în unități certificate ISO 9001 cu trasabilitate deplină, folosind echipamente automate de prelucrare a sârmei și supramulare de precizie pentru a asigura o calitate constantă. Ansamblurile sunt disponibile cu o gamă largă de opțiuni de conectare — inclusiv conectori metalici push-pull, conectori din seria M8/M12, conectori Ethernet RJ45 și conectori personalizați supramulați — și pot fi configurate pentru a îndeplini cerințele specifice de direcționare a cablurilor și de mișcare ale diferitelor modele de robot.

Puncte cheie de vânzare

Specificatii tehnice complete

Personalizare – Personalizată după traseul exact al brațului robot

Nu există două celule robotizate identice. Echipa internă de inginerie a Reunion lucrează direct cu proiectanții tăi mecanici pentru a crea un ansamblu de cablu de robot industrial care urmează calea specifică de articulare a brațului tău, fie că este un robot articulat cu 6 axe, un SCARA sau un cobot colaborativ.

Ce putem personaliza

Configurație cablaj – Combinați puterea, codificatorul, Ethernetul și tubulatura pneumatică într-un singur pachet înfășurat sau sub-cablaje separate pentru înlocuirea modulară.

Orientarea conectorului – Specificați unghiuri de ieșire de 0°, 45° sau 90° pentru a evita îndoirile strânse chiar la conector - o neglijență obișnuită a designului care reduce durata de viață a cablului cu 60%.

Curburile preformate – Putem seta termic curbe în cabluri pentru a se potrivi cu poziția neutră a robotului dvs., reducând stresul în timpul poziției acasă.

Materialul jachetei – Alegeți PUR pentru expunerea la ulei/lichid de răcire, TPE pentru flexibilitate ridicată/temperatură joasă sau FEP/Teflon pentru căldură extremă (până la 200°C).

Overmold Color & Marking – Adăugați ramuri numerotate, etichete de circuit sau coduri QR pentru o identificare rapidă pentru întreținere - o caracteristică lăudată de tehnicienii de service pe teren.

Procesul nostru de fabricație – urmăribil, repetabil, de încredere

Inspecția materialului primit – Fiecare bobină de cablu este verificată pentru rezistența conductorului și grosimea izolației înainte de eliberare.

Tăiere și dezipare automate – lungimi măsurate cu laser cu o precizie de ± 1 mm; zero decuplare pentru a preveni deteriorarea conductorului.

Trasearea subansamblului – Cabluri așezate în plăci de cablaj cu înfășurare în spirală sau manșon împletit pentru protecție la abraziune.

Ansamblul conectorului și controlul cuplului – Toți conectorii filetați strânși la cuplul specificat (unelte digitale cu pistă de audit).

Supramulare (In-House Tooling) – Turnare prin injecție verticală cu geometrie integrată de detensionare; greutatea loviturii și temperatura înregistrate.

Test electric 100% – Continuitate (toți pinii), rezistență de izolație (≥100 MΩ) și rezistență dielectrică (1,5 kV AC).

Testarea eșantionului – Pe lot, rulăm 5 ansambluri pe platforme de testare personalizate pentru a le valida

Inspecție finală și ambalare – Verificare vizuală sub mărire; pungi antistatice + cutii de carton pentru export cu numere de serie individuale.

Certificari care construiesc încredere

Reunion menține certificări active care sunt verificabile public prin registratori terți:

ISO 9001:2015  – Sistem de management al calității

ISO 14001:2015 – Managementul mediului

ISO 13485:2016 – Calitatea dispozitivelor medicale (aplicabil ansamblurilor de cabluri pentru roboti chirurgicali)

RoHS și REACH – Conformitatea deplină cu restricțiile UE privind substanțele; rapoarte de testare disponibile la cerere

Întrebări frecvente (FAQ)

Î: Puteți integra atât Ethernet, cât și feedback-ul codificatorului în același ansamblu de cablu robot industrial fără interferențe de semnal?

A: Absolut. Construcția noastră cu ecran dublu (folie sub împletitură) oferă o eficiență de ecranare >90 dB. De asemenea, separăm perechile de semnal de conductorii de putere cu cel puțin 2 mm în cadrul pachetului, folosind o bandă de umplutură centrală sau de despărțire. În medii cu zgomot ridicat (de exemplu, sudarea în puncte cu impulsuri de 1.000 A), vă recomandăm să adăugați o împletitură generală pe întregul cablaj - am validat această configurație pe roboți de sudare prin rezistență cu erori de comunicare zero pe o perioadă de 12 luni.

Î: Care este politica dumneavoastră de garanție pentru acest ansamblu de cablu pentru robot industrial?

R: Oferim o garanție de 24 de luni de la data expedierii, care acoperă integritatea conectorului, fiabilitatea lipirii și etanșarea supramolării. Durata de viață a flexibilității este validată pe lot, dar nu este garantată împotriva abuzului mecanic (de exemplu, îndoirea sub raza specificată sau depășirea unghiului de torsiune). Pentru contractele cu volum mare, oferim termeni de garanție extins pe baza previziunilor anuale de utilizare.

Î: Care este timpul obișnuit de livrare pentru un ansamblu personalizat de cablu robot articulat?

Perioadele de livrare tipice din Reunion pentru ansamblurile de cabluri robot articulate:

Prototip de probe – 10-15 zile (1-10 ansambluri).

Producție pilot – 15-20 zile (10-100 ansambluri).

Comenzi de producție – 20-25 săptămâni (500+ ansambluri).

Perioadele de livrare pot varia în funcție de disponibilitatea cablului, timpii de livrare a conectorului și complexitatea asamblarii. Vă recomandăm să implicați Reunion la începutul ciclului dvs. de proiectare pentru a asigura termene optime de livrare și suport pentru proiectare.
