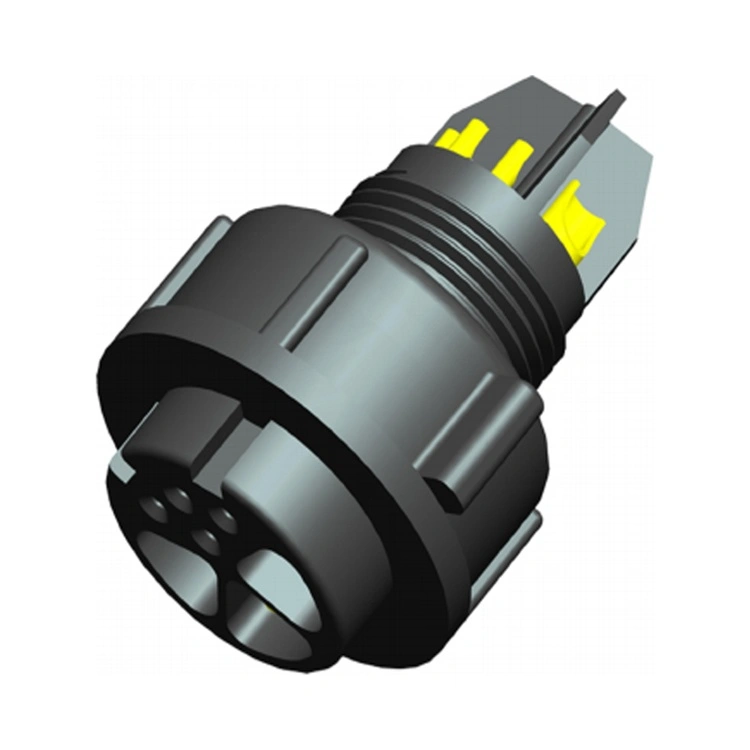

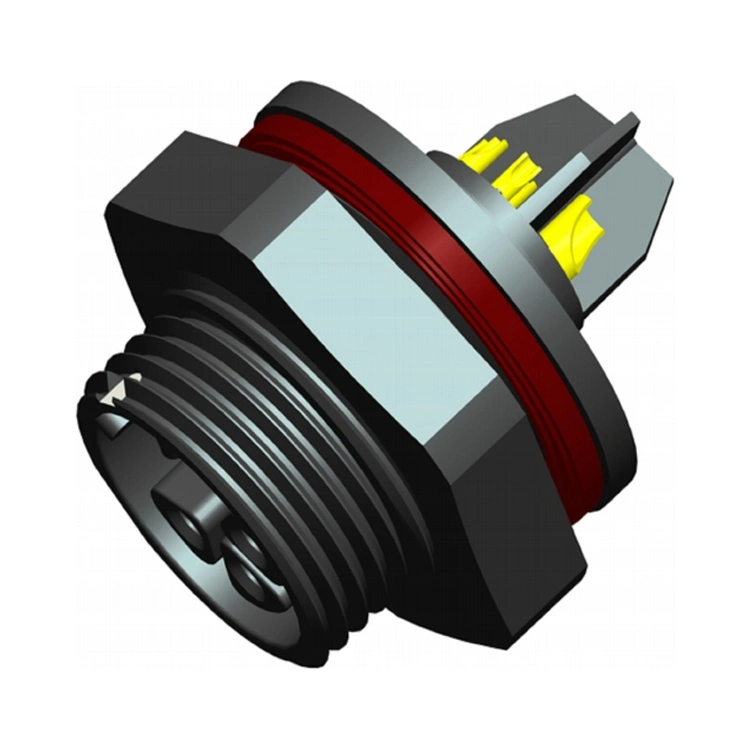

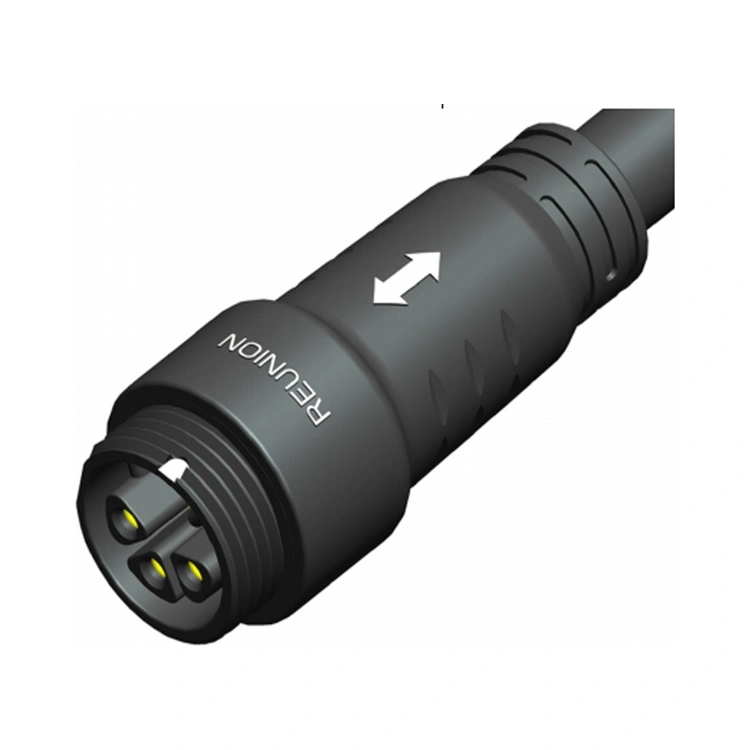

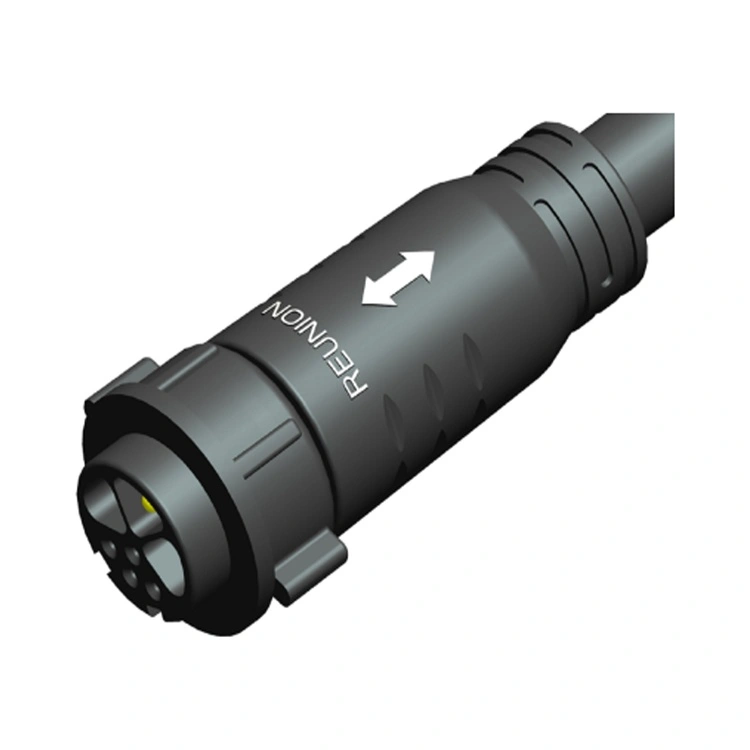

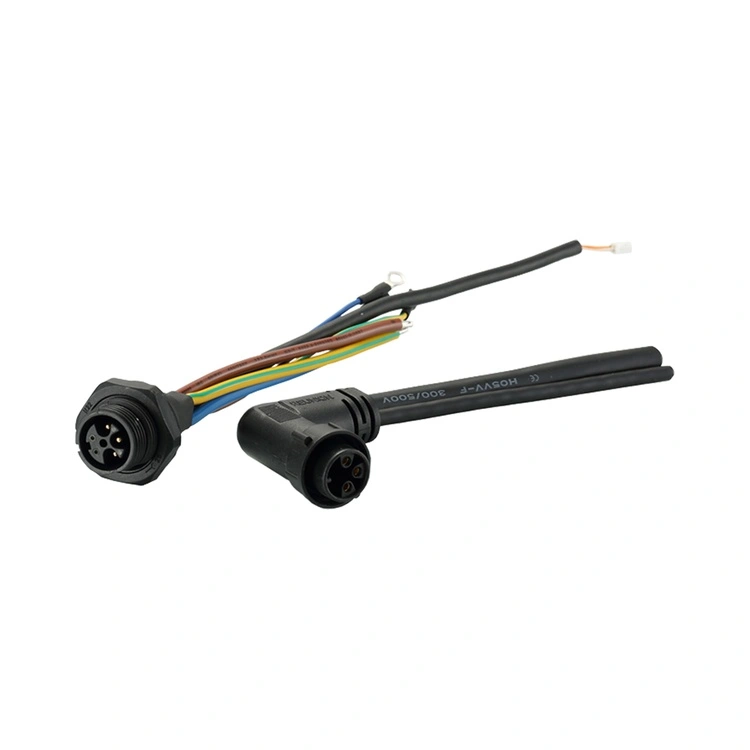

Conectorul hibrid de putere și semnal din seria M este soluția integrată de interconectare Reunion pentru aplicații care necesită atât putere, cât și transmisie de date într-o singură carcasă compactă. Acest conector combină etanșarea robustă a mediului și mecanismul de blocare filetat al seriei M cu configurații hibride de contact de semnal de putere – eliminând nevoia de cabluri separate de alimentare și semnal.
Contactele de alimentare sunt proiectate pentru conexiuni sigure, cu rezistență scăzută, cu calibre de până la 14 AWG, în timp ce contactele de semnal sunt ecranate și poziționate pentru a minimiza diafonia. Reunion produce seria M printr-un proces integrat vertical - de la prelucrare de precizie la asamblare automată și testare 100% electrică. Pentru inginerii care proiectează echipamente industriale compacte, robotică sau sisteme automate, acest conector oferă o soluție fiabilă și eficientă care reduce complexitatea cablajului și cerințele de spațiu pentru panou.
| Caracteristica | Beneficia |
| Putere și semnal într-un singur conector | Combină livrarea energiei (până la 22 A) și transmisia semnalului într-o singură interfață - reduce spațiul panoului, numărul de cabluri și timpul de instalare. |
| Etanșare de mediu IP67 | Etanș la praf și protejat împotriva imersiei temporare — fiabil pentru medii industriale, de spălare și în aer liber. |
| Mecanism de blocare filetat | Împerecherea rezistentă la vibrații - previne deconectarea accidentală în aplicații cu vibrații mari. |
| Configurații multiple de semnal de alimentare | Seria 1M 2+4Pin, 7Pin și 9Pin Seria 2M 3+2, 3+4Pin și 9Pin — se adaptează la diferite cerințe de putere și semnal. |
| Contacte placate cu aur | Rezistență scăzută la contact și protecție la coroziune - menține performanța pe parcursul a sute de cicluri de împerechere. |
| Funcționare de la -40°C la +105°C | Gama largă de temperatură acoperă condiții industriale și exterioare extreme. |
| Opțiuni flexibile de reziliere | Lipire, lipire prin scufundare și PCB - se adaptează la diferite metode de asamblare. |
| Parametru | Seria 1M | seria 2M |
| Configurații de contact | 2 + 4 pini, 7 pini, 8 pini | 3+2 pini, 3+4 pini, 9 pini |
| Curent de putere | 12A | 22A |
| Tensiune de putere | 250V | 800V |
| Curent de semnal | 6A | 9A |
| Tensiune semnal | Până la 50 V AC/DC | |
| Rezistenta de izolare | ≥2000MΩ | ≥2000MΩ |
| Cicluri de împerechere | ≥1000 de ori | ≥1000 de ori |
| Temperatura de operare | -40°C ~ +105°C | -40°C ~ +105°C |
| Evaluare de protecție | IP67 (condiție cuplată) | IP67 (condiție cuplată) |
| Materialul carcasei | PA6 | PA6 |
| Material de contact | Aliaj de cupru cu placare cu aur | Aliaj de cupru cu placare cu aur |
Conectorul hibrid de putere și semnal din seria M este implementat în industriile în care conectivitatea combinată de semnal de putere simplifică proiectarea echipamentelor și reduce complexitatea instalării.
Robotică – Puterea motorului + feedback al codificatorului, puterea sculelor la capătul brațului + semnalele senzorului.
Automatizare industrială – Puterea actuatorului + feedback de poziție, controlul supapei + monitorizarea stării.
Dispozitive medicale – Puterea pompei + semnalele senzorului de debit, puterea echipamentului de diagnosticare + date.
Iluminare LED – Drivere LED de mare putere + semnale de control DALI/DMX.
Senzori industriali – Putere senzor + comunicare IO-Link.
Producție de automobile – Puterea echipamentelor de linie de asamblare + semnale de control.
Energie regenerabilă – Putere de urmărire solară + feedback de poziție.
| Certificare | Domeniul de aplicare |
| ISO 9001:2015 | Managementul calității - proiectare, producție și servicii post-vânzare. |
| ISO 14001:2015 | Managementul mediului – reducere a deșeurilor verificată și practici durabile. |
| ISO 13485:2016 | Managementul calității dispozitivelor medicale — aplicabil pentru seria M utilizată în echipamentele de diagnosticare sau monitorizare. |
| Recunoscut UL | Certificare de siguranță la nivel de componente pentru piețele din America de Nord. |
| RoHS | Restricționarea substanțelor periculoase – conformitatea cu Directiva UE. |
Linia de producție din seria M a Reunion funcționează sub control strict al procesului. Etanșarea IP67 este verificată pe fiecare lot de producție prin testarea reală a imersiei. Înregistrările testelor, certificatele materialelor și rapoartele de inspecție sunt păstrate pentru fiecare lot.
Ambii conectori combină puterea și semnalul într-o singură interfață, dar servesc nevoilor diferitelor aplicații:
| Aspect | Seria M hibrid | Seria X hibrid |
| Mecanism de blocare | Sistem de blocare filetat | Sistem de blocare cu rotație rapidă |
| Etanșare | IP67 (standard) | IP67 (standard) |
| Putere nominală | Până la 22A | Până la 30A |
| Dimensiunea cochiliei | Seria 1M, 2M | Seria 1X, 3X |
| Aplicație primară | Iluminat industrial, robotic, LED, | Echipamente de testare, robotică, baterie, energie, afișaj LED |
