Rezumatul articolului:TheConector metal Push-pull seria Scombină construcția compactă, blocarea sigură prin împingere și tragere, ecranare EMC completă și configurații flexibile de contact pentru echipamente în care fiabilitatea conexiunii și spațiul de instalare limitat contează. Dezvoltat deReuniune, seria este concepută pentru echipamente medicale, instrumente de testare și măsurare, tehnologie portabilă și sisteme electronice portabile. Cu dimensiuni de carcasă 0–2, opțiuni de contact multiple, mai mult de 5.000 de cicluri de împerechere și un interval de temperatură de până la -45°C, oferă un echilibru practic între miniaturizare, durabilitate și performanță electrică.
Cuprins
- Ce este conectorul metal Push-pull seria S?
- Care sunt principalele avantaje ale seriei S?
- Care sunt specificațiile tehnice cheie?
- Unde este folosit conectorul metal Push-pull din seria S?
- Cum ar trebui inginerii să aleagă conectorul potrivit?
- Cum poate fi personalizată seria S?
- Cum controlează Reunion calitatea produsului?
- Întrebări frecvente

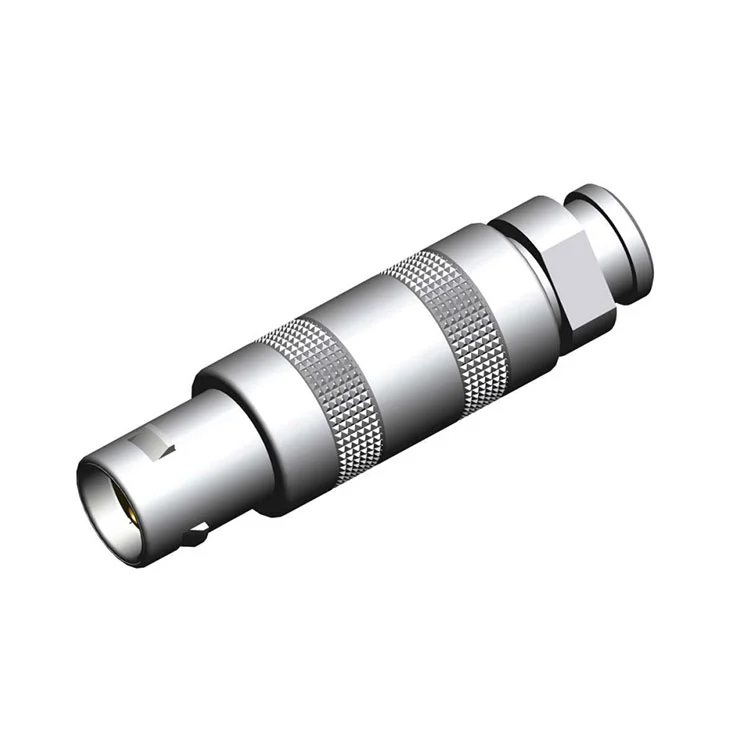

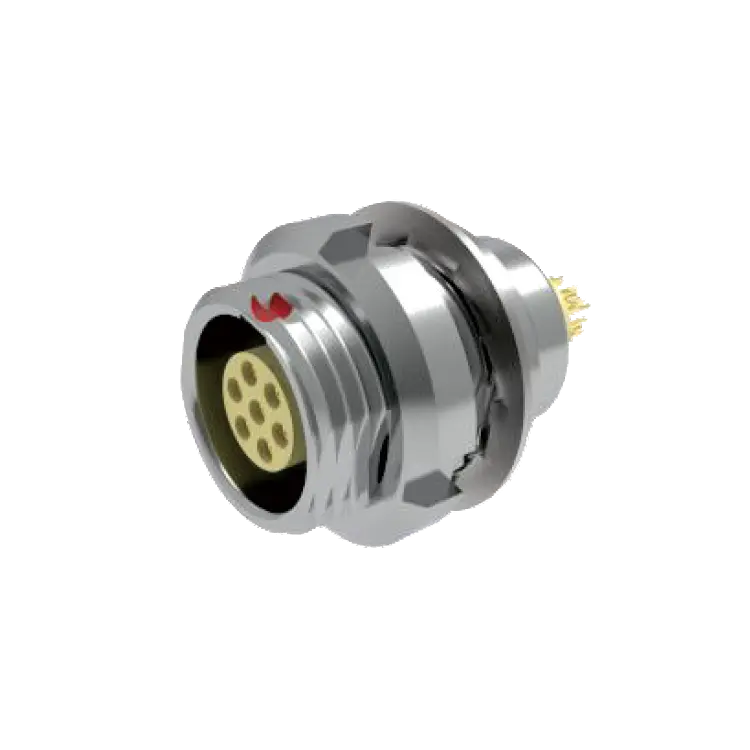

Ce este conectorul metal Push-pull seria S?
TheConector metal Push-pull seria Seste un conector circular compact dezvoltat pentru aplicații care necesită conexiuni electrice fiabile în spații limitate de instalare. Spre deosebire de conectorii filetați convenționali, mecanismul său de autoblocare push-pull permite cuplarea și deconectarea rapidă, oferind în același timp feedback tactil și sonor atunci când conexiunea este cuplată corect.
Reuniune poziționează seria S pentru echipamente portabile și cu spațiu limitat, unde dimensiunea conectorului, fiabilitatea mecanică, ecranarea și ușurința de operare influențează proiectarea sistemului. Construcția sa din metal oferă rezistență mecanică și ecranare electromagnetică de 360 de grade, în timp ce profilul său subțire ajută la minimizarea proeminenței de pe panoul echipamentului.
Seria este disponibilă în mai multe dimensiuni de carcasă și configurații de contact. În funcție de configurație, inginerii pot selecta terminarea de lipit sau PCB pentru a se potrivi diferitelor cerințe de asamblare. Această flexibilitate face conectorul potrivit atât pentru prototipuri compacte, cât și pentru echipamente profesionale produse în volum.
Care sunt principalele avantaje ale seriei S?
Selectarea conectorului se bazează rar pe o singură specificație. Pentru electronicele portabile și echipamentele profesionale, designerii trebuie de obicei să echilibreze spațiul de instalare, securitatea conexiunii, integritatea semnalului, durabilitatea și cerințele de fabricație. Seria S abordează acești factori prin mai multe caracteristici de design.
Construcție compactă și ușoară
Designul cu profil redus reduce cantitatea de carcasă a conectorului care se extinde dincolo de suprafața de montare. Acest lucru este deosebit de valoros la instrumentele portabile și șasiurile compacte, unde fiecare milimetru de spațiu contează.
Blocare rapidă Push-Pull
Mecanismul de autoblocare permite operarea rapidă cu o singură mână. Un clic sonor și un feedback tactil ajută operatorii să identifice angajarea reușită, ceea ce este util mai ales atunci când conectorii trebuie instalați în poziții restrânse sau restricționate vizual.
Ecranare EMC de 360 de grade
Carcasa complet metalică asigură ecranare electromagnetică continuă în jurul interfeței de conectare. Specificațiile publicate indică o atenuare de peste 60 dB la 100 MHz, făcând seria potrivită pentru echipamente în care interferențele electromagnetice pot afecta semnale sensibile.
Durabilitate mare de împerechere
Seria S este proiectată pentru conectare și deconectare repetate, cu o durabilitate nominală de peste 5.000 de cicluri de împerechere. Acest lucru este important pentru echipamentele de testare, instrumentele medicale și sistemele portabile care sunt întreținute sau reconfigurate frecvent.
- Instalare panouri cu profil redus
- Funcționare cu autoblocare push-pull
- Carcasă metalică pentru ecranare electromagnetică
- Dimensiuni multiple de carcasă și configurații de contact
- Peste 5.000 de cicluri de împerechere
- Opțiuni de temperatură de funcționare de la -45°C până la +125°C
Care sunt specificațiile tehnice cheie?
Înțelegerea specificațiilor electrice și mecanice este esențială înainte de a integra un conector circular într-un produs nou. Următoarele specificații rezumă configurația publicată a seriei S.
| Parametru | Specificații seria S |
|---|---|
| Materialul carcasei | Alama, standard |
| Dimensiuni Shell | 0, 1 și 2 |
| Opțiuni de contact | 2 până la 6 pini pe configurația de referință; pot fi disponibile opțiuni cu densitate mai mare |
| Evaluare curentă | 5A până la 15A per contact, în funcție de calibrul de contact |
| Tensiune nominală | 200V până la 500V AC/DC |
| Cicluri de împerechere | Peste 5.000 de operațiuni |
| Interval de temperatură | -45°C până la +125°C |
| Protecție EMI | ecran metalic 360°; Atenuare >60 dB la 100 MHz |
| Protecție la intrare | Standard IP50 |
| Rezistenta la pulverizarea cu sare | Mai mult de 72 de ore |
| Rezistența de contact | ≤5 mΩ inițial |
| Rezistenta de izolare | ≥5000 MΩ la 500 VDC |
Evaluările reale trebuie întotdeauna verificate în raport cu configurația specifică a conectorului, dimensiunea contactului, metoda de terminare și condițiile de operare prevăzute înainte de calificarea produsului final.
Unde este folosit conectorul metal Push-pull din seria S?
Combinația de dimensiuni compacte, blocare rapidă, ecranare și durabilitate mecanică face ca seria S să fie potrivită pentru echipamente care necesită o conexiune frecventă, menținând în același timp o amprentă generală mică.
Echipamente medicale și de diagnosticare
Sistemele portabile cu ultrasunete, monitoarele de pacient, pulsoximetrele, echipamentele electrochirurgicale și instrumentele de diagnosticare pot beneficia de conectori compacti care rămân siguri în timpul mișcării și întreținerii echipamentului. Fiabilitatea conectorului este deosebit de importantă atunci când semnalele electrice trebuie să rămână stabile în timpul utilizării repetate.
Echipamente de testare și măsurare
Osciloscoapele portabile, multimetrele, analizoarele logice, echipamentele de calibrare și instrumentele de testare a mediului necesită adesea interfețe externe compacte. Mecanismul push-pull poate simplifica schimbările frecvente ale conexiunii, în timp ce carcasa metalică ajută la protejarea semnalelor sensibile de interferențe electromagnetice.
Tehnologie portabilă și portabilă
Exoscheletele industriale, sistemele de monitorizare portabile, echipamentele montate pe cap și alte dispozitive electronice portabile se pot confrunta cu constrângeri stricte de spațiu și greutate. Un conector circular subțire oferă designerilor o altă opțiune atunci când interfețele convenționale mai mari sunt nepotrivite.
Echipamente audio-vizuale profesionale
Înregistratoarele portabile, camerele de difuzare, transmițătoarele fără fir și echipamentele profesionale aferente pot necesita conectori care pot rezista la manevrări repetate. O interfață cu blocare rapidă poate îmbunătăți utilizarea pe teren fără a se baza pe un proces lung de împerechere cu filete.
Cum ar trebui inginerii să aleagă conectorul potrivit?
Alegerea unui conector ar trebui să înceapă cu cerințele actuale electrice, mecanice, de mediu și de instalare ale echipamentului, mai degrabă decât cu simpla selectare a celui mai mic model disponibil.
- Determinați cerința de contact:Identificați numărul de circuite de putere și semnal necesare și lăsați suficient spațiu pentru viitoarele modificări de proiectare.
- Verificați valorile electrice:Comparați tensiunea și curentul de funcționare cu valorile nominale ale conectorului, ținând cont de ecartamentul de contact și de temperatură.
- Evaluați spațiul disponibil:Confirmați dimensiunea carcasei, decuparea panoului, adâncimea conectorului, traseul cablului și spațiul liber în jurul interfeței de împerechere.
- Luați în considerare frecvența de împerechere:Pentru echipamentele întreținute frecvent, acordați prioritate conectorilor proiectați pentru cicluri repetate de împerechere.
- Examinați condițiile de mediu:Temperatura, vibrațiile, șocurile, umiditatea, coroziunea și interferențele electromagnetice pot influența toate alegerea conectorului.
- Definiți metoda de terminare:Decideți dacă terminarea ansamblului de lipit, PCB sau cablu se potrivește cel mai bine cu procesul de fabricație.
Pentru proiectele OEM, este, de asemenea, util să se evalueze conectorul împreună cu ansamblul cablului, carcasa din spate, detensionarea, structura panoului și schema de cablare. Această abordare reduce problemele de integrare în etapele ulterioare de producție.
Cum poate fi personalizată seria S?
Platformele de echipamente diferite necesită adesea configurații diferite de conector. Reunion oferă opțiuni de personalizare care permit ca Seria S să fie adaptată la cerințele mecanice specifice și de asamblare a cablurilor.
| Zona de personalizare | Opțiuni disponibile |
|---|---|
| Finisaj Shell / Culoare | Argintiu, negru sau culori RAL selectate |
| Placarea de contact | Opțiuni de aur, argint sau tablă |
| Ecartament cablu | 32 AWG până la 20 AWG |
| Materiale jachete | PVC, PUR, silicon sau PTFE |
| Marcare cu laser | Sigla, numărul piesei, codul de bare sau altă identificare |
| Ambalare | Tuburi antistatice, bandă și bobină și etichetare personalizată |
Ansamblurile de cablu personalizate pot fi, de asemenea, furnizate cu lungimi selectate, calibre, configurații de ecranare și cizme de detensionare supramultate. Acest lucru poate simplifica achizițiile, permițând unui OEM să aprovizioneze un conector și un ansamblu de cablu gata de instalat ca o singură componentă integrată.
Cum controlează Reunion calitatea produsului?
Pentru conectorii profesioniști, fabricarea consecventă este la fel de importantă ca și designul de bază al produsului. Reunion declară că procesul său de producție acoperă prelucrarea de precizie, tratarea suprafețelor, ștanțarea și placarea prin contact, turnarea cu inserții, asamblarea, testarea electrică, testarea mecanică și ambalarea.
Dimensiunile critice ale producției sunt controlate prin prelucrarea de precizie și monitorizarea procesului. Produsele finite sunt supuse unei inspecții electrice și mecanice, inclusiv rezistență de contact, rezistență de izolație, rezistență dielectrică, continuitate, forță de împerechere și verificări vizuale.
Conform informațiilor despre produs, sistemul de calitate al Reunion include ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, statutul UL Recognized și conformitatea RoHS. De asemenea, compania afirmă că conectorii din seria S primesc teste 100% electrice și mecanice înainte de expediere.
Pentru cumpărătorii OEM, această combinație de control al producției, testare, trasabilitate și suport de personalizare poate fi valoroasă atunci când performanța conectorului afectează în mod direct fiabilitatea produsului finit.
Întrebări frecvente
Ce face seria S diferită de un conector filetat convențional?
Principala diferență este mecanismul de autoblocare push-pull. Acesta permite operatorului să cupleze și să elibereze conectorul rapid fără a roti o piuliță de cuplare, făcându-l deosebit de convenabil pentru echipamente portabile, situații de împerechere oarbă și aplicații care necesită schimbări frecvente de conexiune.
Câte cicluri de împerechere poate suporta seria S?
Specificația publicată indică peste 5.000 de operațiuni de împerechere. Durata de viață reală poate depinde de configurația conectorului, mediul de operare, condițiile de împerechere și practicile de întreținere.
Seria S este potrivită pentru echipamente medicale?
Da. Seria este poziționată pentru echipamente de diagnostic și tratament medical, iar Reunion precizează că sistemul său de calitate include ISO 13485:2016. Cu toate acestea, dispozitivul medical complet finit rămâne responsabil pentru propriile cerințe de reglementare și siguranță aplicabile.
Reuniune poate furniza ansambluri de cabluri personalizate?
Da. Ansamblurile de cabluri pot fi personalizate în funcție de tipul cablului, ecartament, lungime, ecranare, material de înveliș și design de detensionare. Opțiunile includ materiale pentru cabluri din PVC, PUR, silicon și PTFE, cu calibre de la 32AWG la 20AWG.
Ce interval de temperatură este disponibil?
Intervalul standard publicat este de la -45°C la +125°C. Inginerii ar trebui să confirme temperatura nominală a conectorului exact, a configurației contactelor, a cablului și a ansamblului înainte de a-l folosi în aplicații la temperaturi extreme.
Conectorul poate fi personalizat cu un logo al companiei sau un număr de piesă?
Da. Reunion listează gravarea cu laser ca opțiune de personalizare, permițând clienților să marcheze carcasa cu un logo, un număr de piesă, un cod de bare sau alte informații de identificare.
Concluzie
Conectorul metal Push-pull din seria S este conceput pentru inginerii care au nevoie de o soluție de conectare compactă, sigură și durabilă, fără a sacrifica ecranarea sau funcționalitatea. Mecanismul său de blocare push-pull, construcția metalică, dimensiunile multiple ale carcasei, opțiunile de terminare flexibile și mai mult de 5.000 de cicluri de împerechere îl fac bine potrivit pentru echipamente medicale, instrumente de testare, electronice portabile, sisteme portabile și aplicații audio-vizuale profesionale. Dacă dezvoltați un produs nou sau căutați un conector de înlocuire de încredere, vizitați pagina de produse din seria S a Reunion pentru a examina configurația și opțiunile de contact disponibile. Pentru specificații personalizate, ansambluri de cabluri, cerințe OEM sau achiziții în volum,contactaţi-nepentru a discuta aplicația dvs. cu echipa de ingineri din Reunion și pentru a solicita o soluție adecvată.
