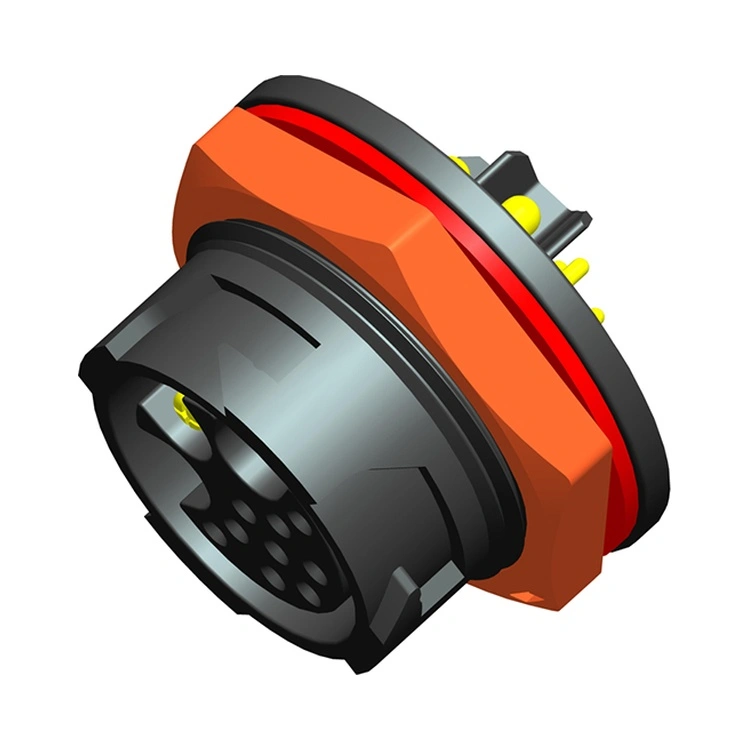

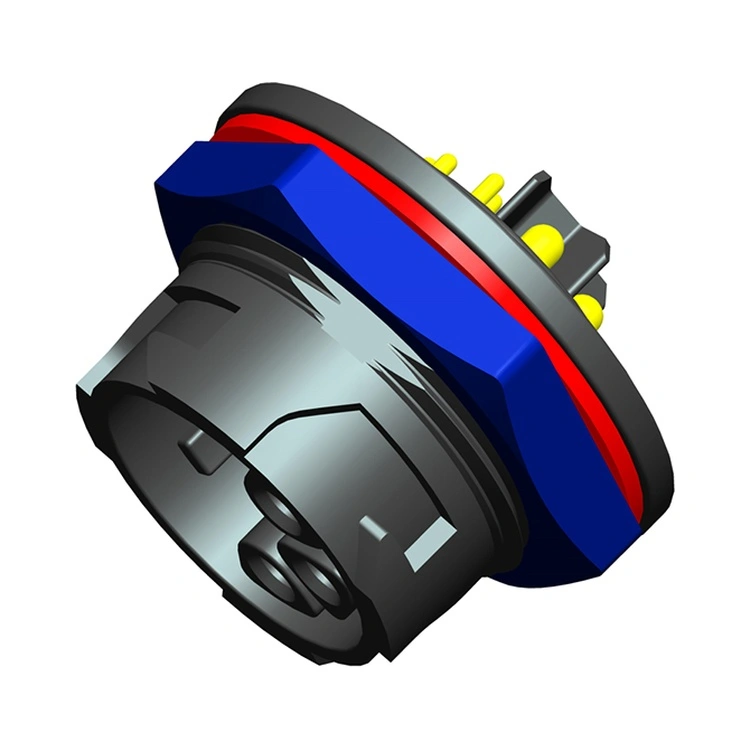

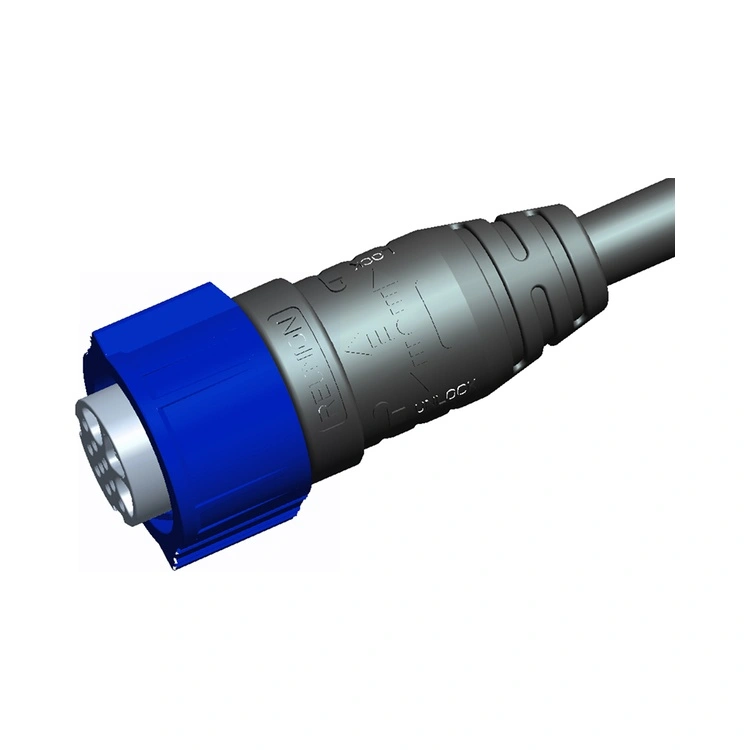

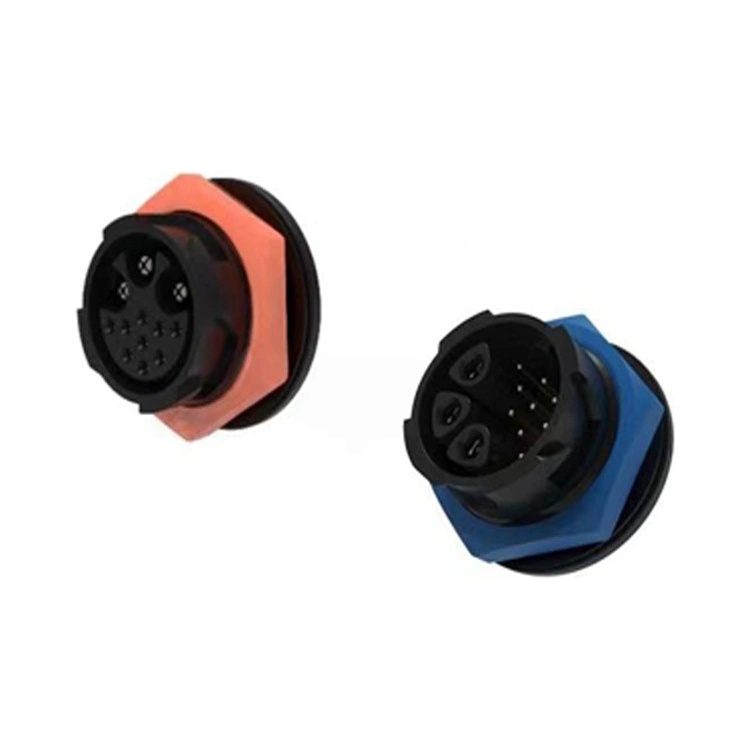

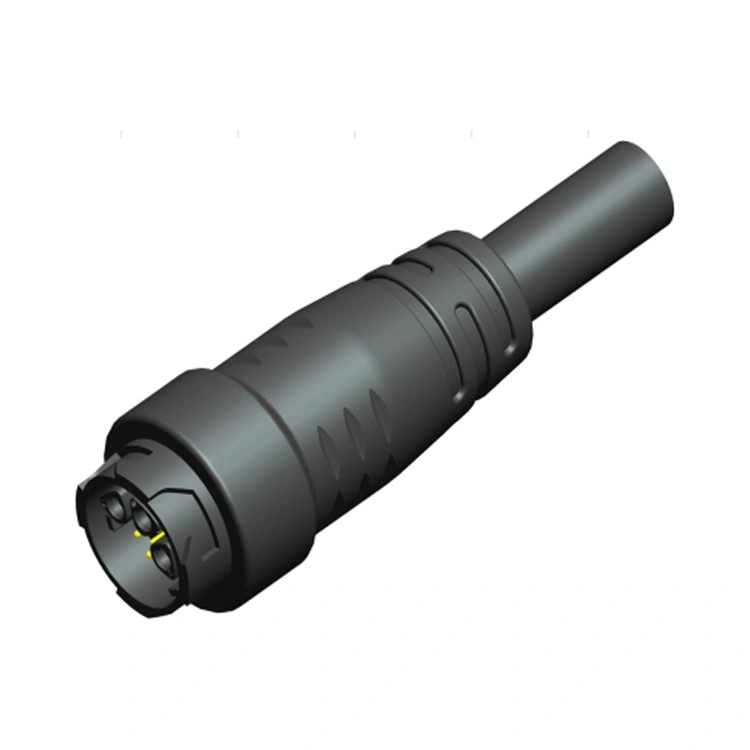

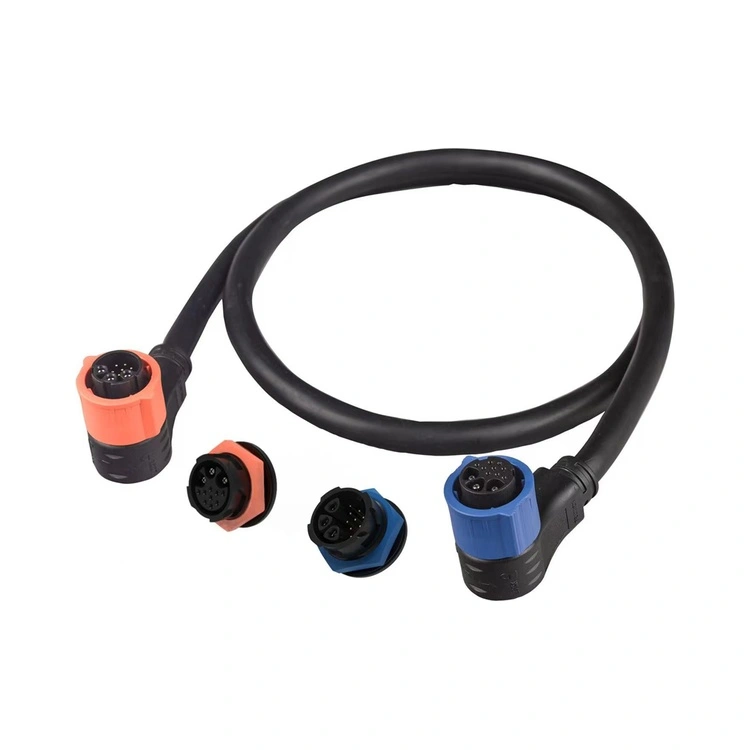

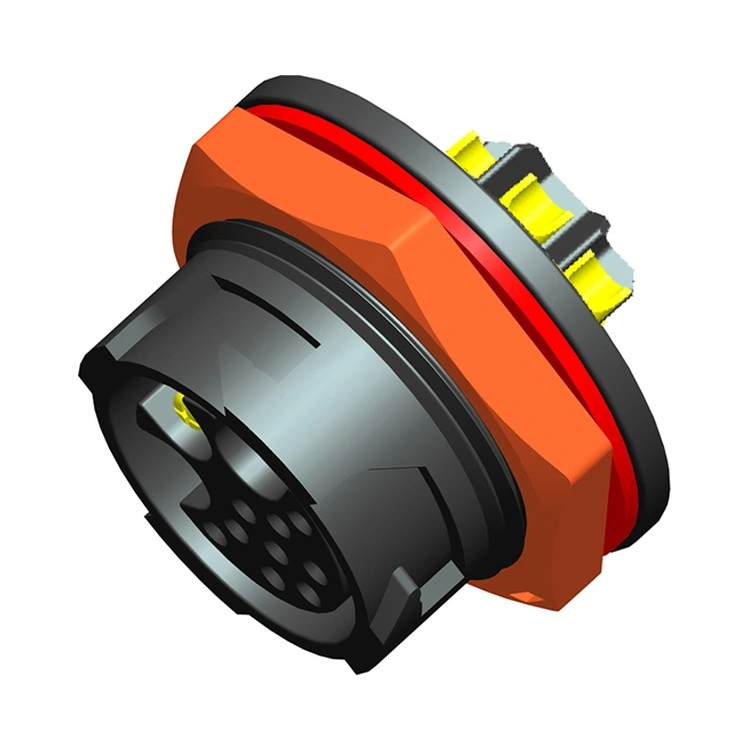

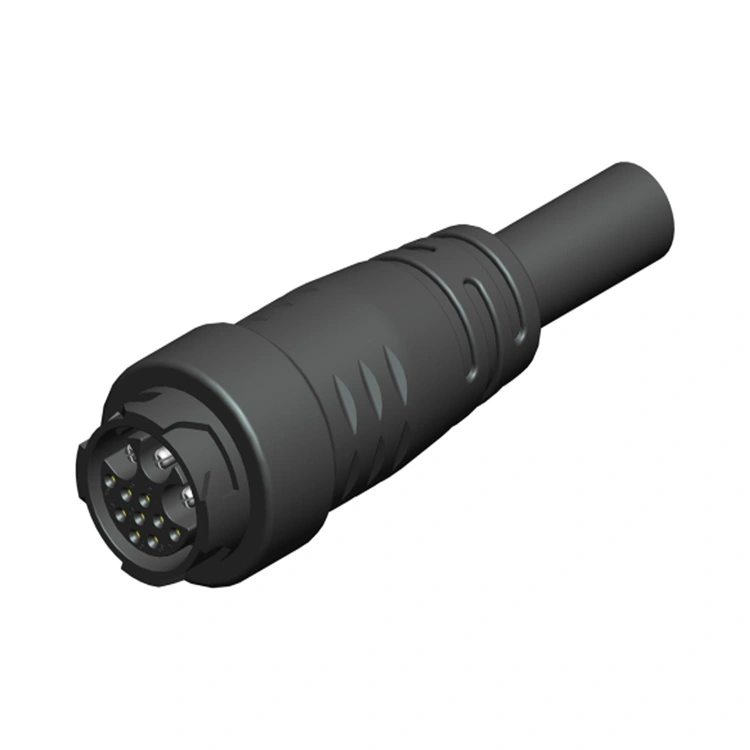

Conectorul hibrid de putere și semnal din seria X este soluția inovatoare de interconectare a Reunion care combină furnizarea de energie și transmisia semnalului într-o singură carcasă, care economisește spațiu. Acest conector se adresează cererii tot mai mari din partea producătorilor de echipamente de a reduce spațiul panoului, numărul de cabluri și complexitatea instalării prin integrarea mai multor tipuri de conexiune într-o singură interfață.
Contactele de alimentare sunt proiectate pentru conexiuni sigure, cu rezistență scăzută, în timp ce contactele de semnal sunt ecranate și poziționate pentru a minimiza diafonia. Reunion produce seria X printr-un proces integrat vertical - de la prelucrare de precizie și turnare prin injecție până la asamblare automată și testare 100% electrică. Pentru inginerii care proiectează echipamente industriale avansate, baterie, energie, ebike, LED sau robotică, acest conector oferă o soluție fiabilă și eficientă care simplifică cablarea și reduce amprenta generală a sistemului.
| Caracteristica | Beneficia |
| Putere și semnal într-un singur conector | Combină furnizarea de energie (până la 30A) și transmisia semnalului într-o singură interfață - reduce spațiul pe panou și numărul de cabluri. |

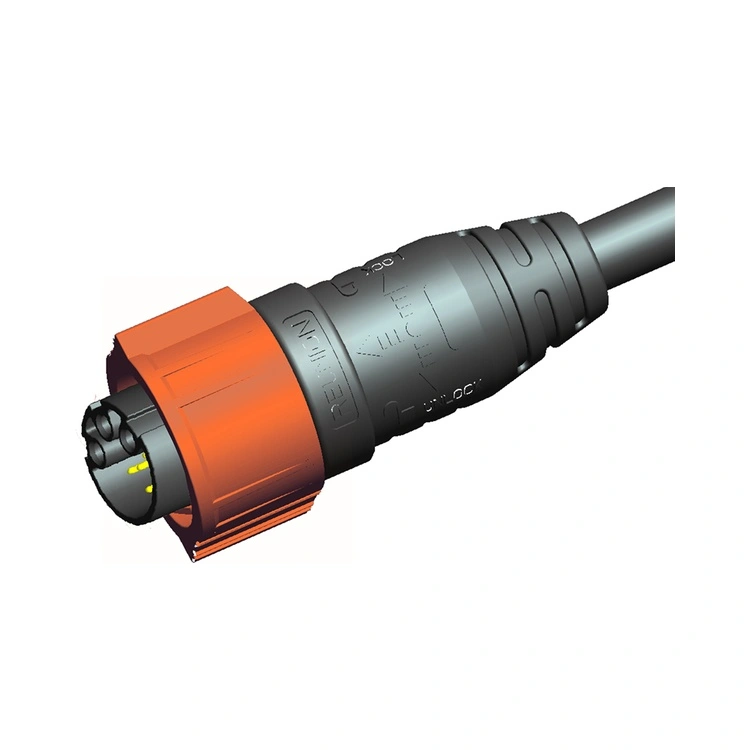

| Sistem de blocare cu rotație rapidă | Împerecherea rapidă, cu o singură mână, cu confirmare sonoră a blocării — reduce timpul de instalare și întreținere. |
| Etanșare de mediu IP67 | Etanș la praf și protejat împotriva imersiei temporare - fiabil pentru aplicații industriale și în aer liber. |
| Configurații multiple de semnal de alimentare | Seria 1X: 2+4pini Seria 3X: 3+9 pini — se adaptează la diferite cerințe de putere și semnal. |
| Carcasa din plastic | Material din nailon—UL94-V0, rezistent la coroziune, rezistent la uzură |
| Contacte placate cu aur | Rezistență scăzută la contact și protecție la coroziune - menține performanța pe parcursul a sute de cicluri de împerechere. |
| Funcționare de la -40°C la +105°C | Gama largă de temperatură acoperă condiții industriale și exterioare extreme. |
| Parametru | Caietul de sarcini |
| Configurații de contact | 3 putere + 9 semnal |
| Curent de contact de putere | Până la 30 A per contact |
| Tensiune de putere | Până la 300 V AC/DC |
| Semnal contact curent | Până la 5A per contact |
| Tensiune semnal | Până la 30V DC |
| Rezistența de contact | ≤5mΩ |
| Rezistenta de izolare | ≥2000MΩ |
| Rezistenta dielectrica | 1500V AC timp de 1 minut |
| Cicluri de împerechere | ≥1.000 de ori |
| Temperatura de operare | -40°C ~ +105°C |
| Evaluare de protecție | IP67 (condiție cuplată) |
| Materialul carcasei | PA6+GF culoare neagră |
| Material de contact | C54400 și C3602 placare cu aur și placare cu nel |

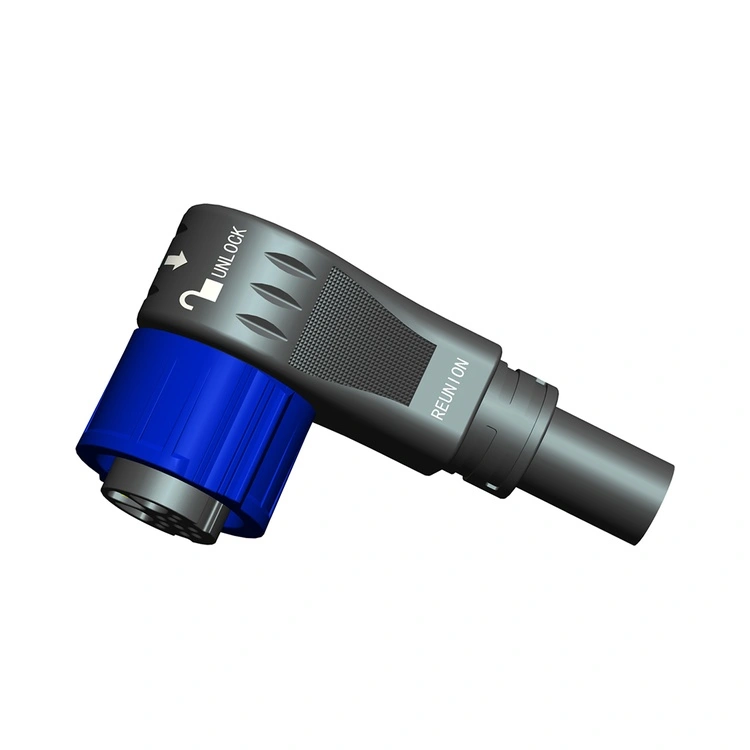

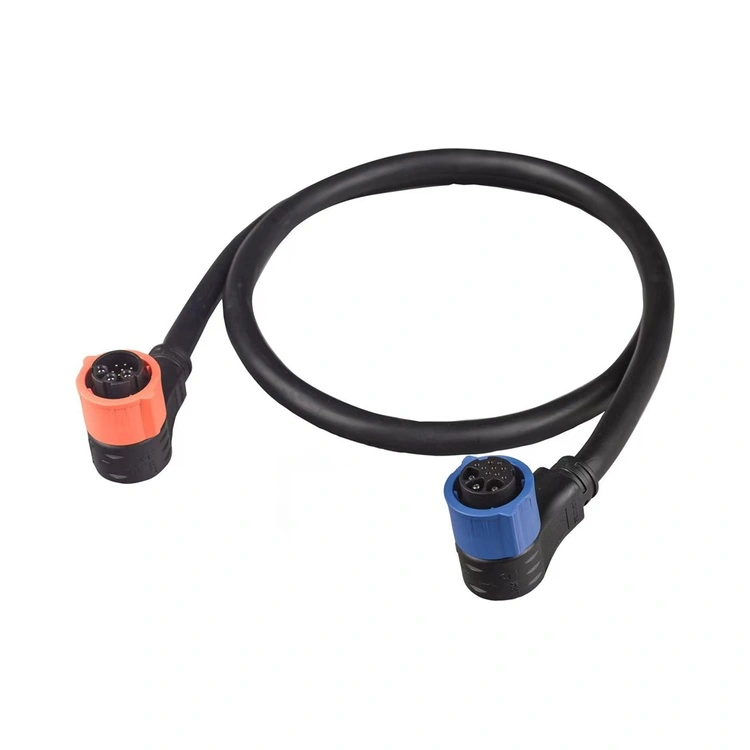

| Ieșire prin cablu | Drept sau unghi drept |
| Aspect | Reunion X Series Hybrid | Conectori separati de putere + semnal | Mărci premium europene de conectori hibridi |

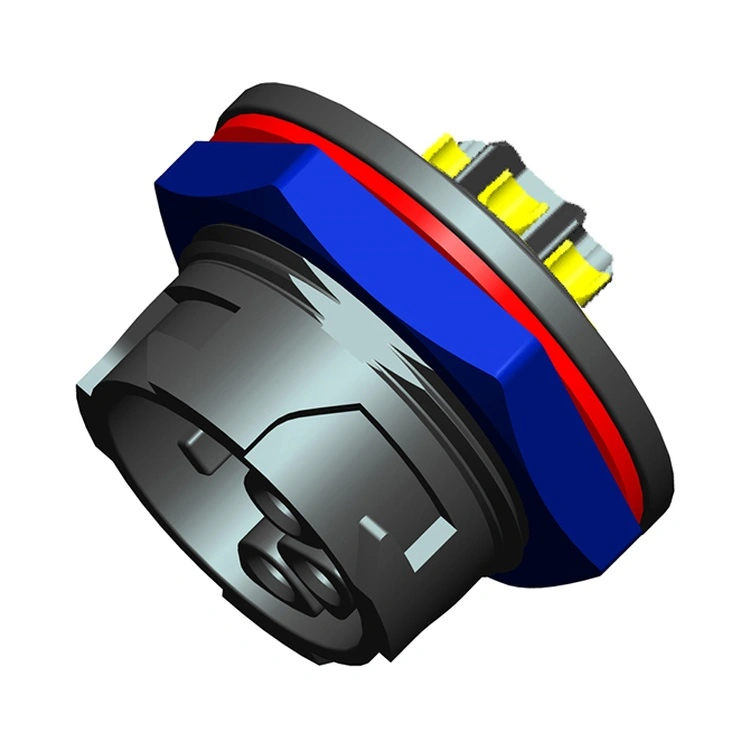

| Spațiu panou | Este necesară o decupare a panoului | Sunt necesare două decupaje pentru panouri | Un decupaj pentru panou |
| Număr de cabluri | Este necesar un singur cablu | Sunt necesare două cabluri | Un cablu |
| Preţ | Prețuri adecvate pentru volum | Cost mai mic al componentelor, cost de instalare mai mare | 3-4x mai mare |
| Timp de instalare | Redus (un conector) | Extins (doi conectori) | Redus |
| Etanșare IP67 | Standard | Variabilă | Standard |
| Configurații de contact | Opțiuni multiple – cuprinzătoare | Personalizat | Gamă limitată |
| Putere nominală | Până la 30A | Similar | Similar |
| Testare electrică 100%. | Fiecare unitate | Bazat pe mostre | Bazat pe mostre |
| Trasabilitate | ERP trasabil | Variabilă | Da |
| Perioada de graţie | 12-15 zile | 4-8 saptamani | 4-8 saptamani |
| Personalizare | MOQ scăzut | Variabilă | MOQ ridicat |
Avantajul Reunion: Primiți conectivitate integrată pentru semnal de alimentare, cerințe reduse de spațiu pe panou și gestionare simplificată a cablurilor - toate la prețuri rentabile, fără costul premium al mărcilor europene.
| Certificare | Domeniul de aplicare |
| ISO 9001:2015 | Managementul calității - proiectare, producție și servicii post-vânzare. |
| ISO 14001:2015 | Managementul mediului – reducere a deșeurilor verificată și practici durabile. |
| ISO 13485:2016 | Managementul calității dispozitivelor medicale — aplicabil pentru seria X utilizată în echipamentele de diagnosticare sau monitorizare. |
| Recunoscut UL | Certificare de siguranță la nivel de componente pentru piețele din America de Nord. |
| RoHS | Restricționarea substanțelor periculoase – conformitatea cu Directiva UE. |
Linia de producție din seria X a Reunion funcționează sub control strict al procesului. Etanșarea IP67 este verificată pe fiecare lot de producție prin testarea reală a imersiei. Înregistrările testelor, certificatele materialelor și rapoartele de inspecție sunt păstrate pentru fiecare lot.
Avantajul principal esteeficiența spațiului și a cablurilor. Un conector hibrid:
Reduce decupările panourilor– Un conector vs. doi sau trei conectori separati.
Reduce numărul de cabluri– Un singur ansamblu de cablu față de mai multe cabluri.
Simplifica instalarea– O operație de împerechere vs. operații multiple.
Reduce punctele potențiale de defecțiune– Mai puține conexiuni înseamnă mai puține puncte de defecțiune.
Îmbunătățește gestionarea cablurilor– Un cablu este mai ușor de direcționat și de asigurat.
Pentru echipamentele cu spațiu limitat pe panou - cum ar fi dispozitivele medicale, robotica sau comenzile industriale compacte - conectorul hibrid este adesea esențial.
Reunion recomandă următoarele practici de instalare:
Împerecherea– Apăsați ferm până când un clic audibil confirmă blocarea.
Inspecția inelului O– Înlocuiți inelul O dacă sunt vizibile deformarea, fisurarea sau întărirea.
Raza de curbură a cablului- Menține minim5× diametrul cablului la intrarea conectorului.
Orientare– Orientați ieșirea cablului în jos pentru instalații în aer liber/spălare.
