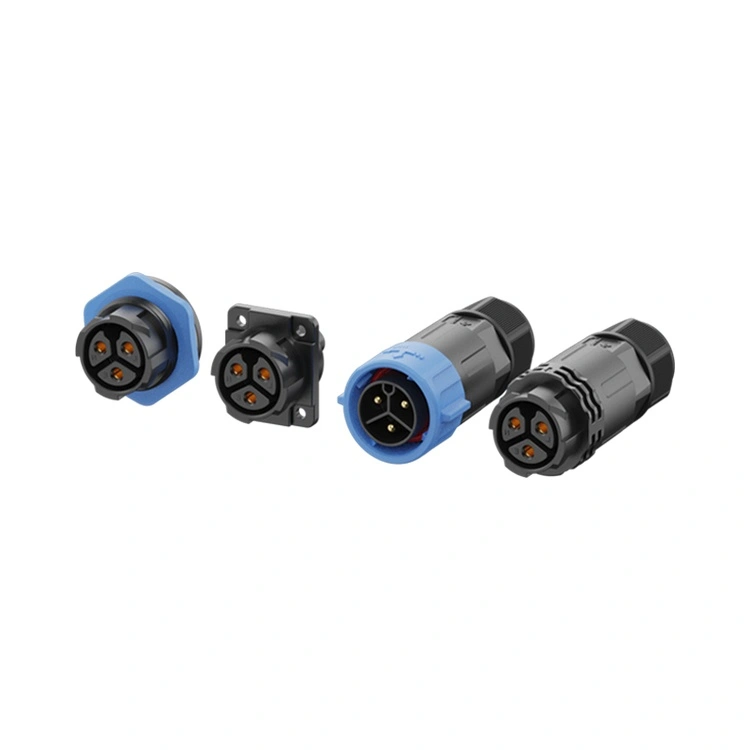

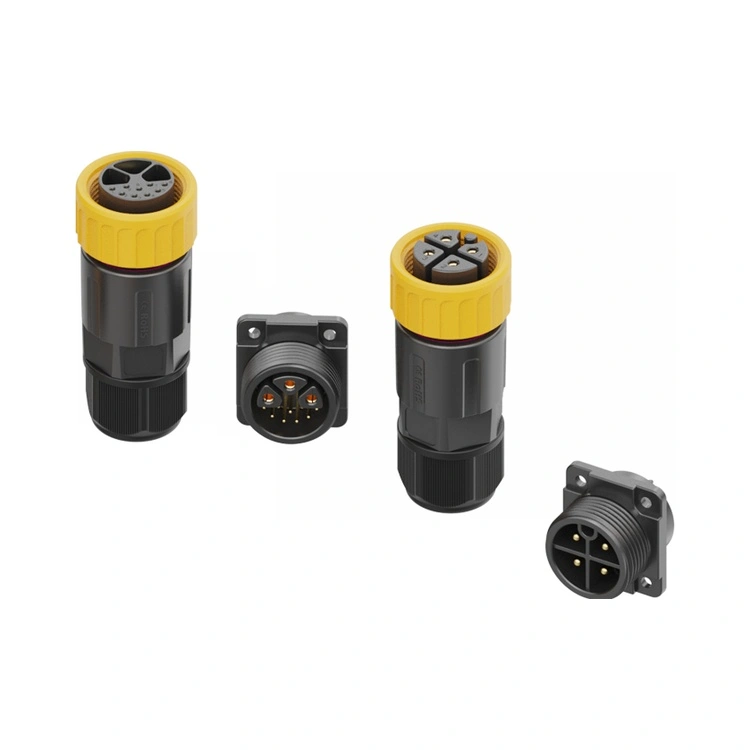

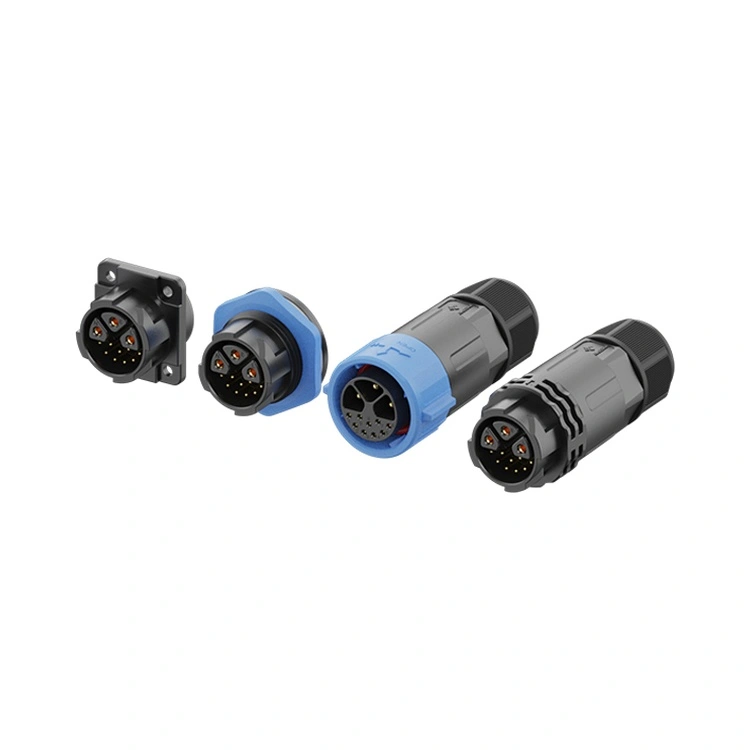

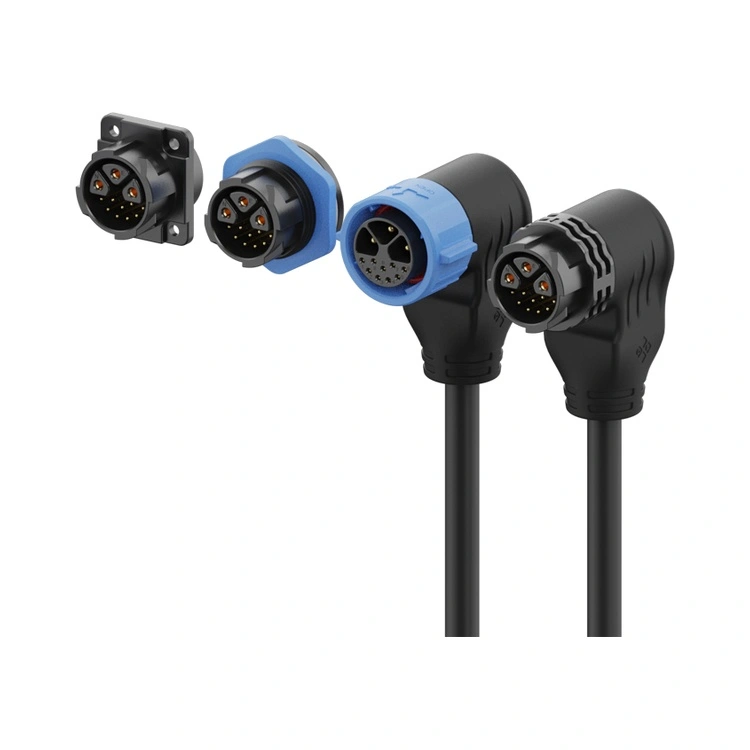

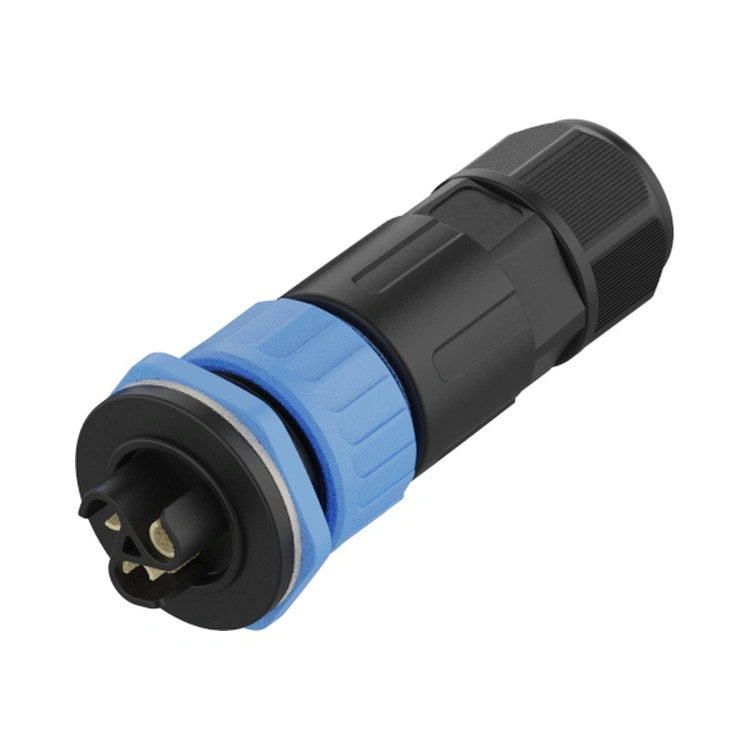

Conectorul de lumină cu LED din seria Reunion M25 este conceput special pentru corpuri de iluminat de peste 1.000 W în care ciclul termic (ΔT până la 145°C) și șocul mecanic degradează în mod obișnuit soluțiile standard M20. Spre deosebire de copiile generice, această serie supune fiecare lot de producție la:
1) Testare de rezistență la hipot și contact 100%.
2) Test de impermeabilitate IP67 - 1 m adâncime, 30 de minute, documentat cu înregistrări video
3) Validarea șocului termic – 500 de cicluri de la -40°C la +105°C fără relaxarea etanșării
Acest protocol de testare abordează direct modul de defecțiune numărul 1 în sistemele LED de exterior: coroziunea prin frecare cu micro-mișcare cauzată de balansarea cablului indusă de vânt. Mecanismul de blocare filetat (cuplul recomandat 1,2–1,5 Nm) menține presiunea interfeței peste 80 N, asigurând un contact stabil chiar și atunci când este montat pe stâlpi de stadion înalți de 50 m.
| Criteriul de selecție | Conector de lumină LED din seria Reunion M25 | Seria M20 (capacitate mai mică) | Asemenea M25 fără marcă |
| Curent maxim continuu | 30A (per pin de alimentare) | 30A (dar scade la 22A la 85°C) | Revendicare 30A, dar eșuează la 25A (fără raport de imagine termică) |
| Opțiuni de pin hibrid | 3+2 / 3+5 /3+9 pini | Numai 2+2 (MOQ personalizat 500+) | Nici unul – carcase numai cu putere |
| IP67 rezistent la apa | Fiecare lot – testat prin imersare, fotografii păstrate | Pe bază de eșantion (1 la 1.000) | Nedocumentat |
| Cazare cablu OD | 6–12 mm (moletare pentru mănuși) | 4–8 mm | 5–10 mm (detensionare slabă) |
| Timp de livrare (1.000 buc) | 15-20 de zile | 4-6 săptămâni | Imprevizibil (deseori dropshipping) |
| Trasabilitate | Cod lot ERP → certificate materii prime | La nivel de lot | Nici unul |
Recomandare: specificați conectorul de lumină LED din seria Reunion M25 pentru orice proiect în care ROI > 3 ani și costurile de întrerupere neplanificate depășesc 2.000 USD/oră (de exemplu, șorțuri de aeroport, iluminare de ieșire a tunelului).

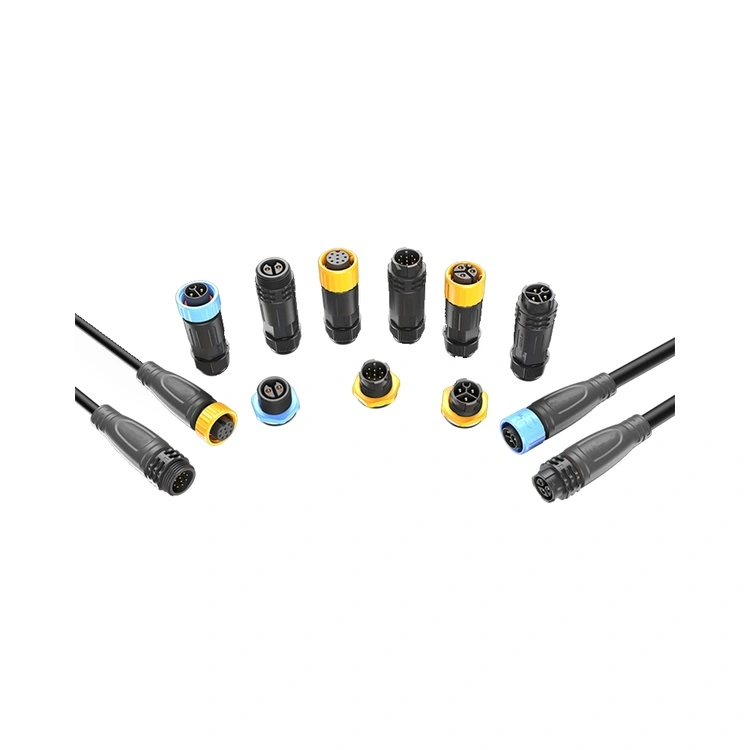

| Parametru | 2-pini | 3-pini | 4-pini | 5-pini | 6-pini | 3+2-pini | 3+5-pini | 3+9-pini |
| Tensiune nominală | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Evaluare curentă | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Secțiune de sârmă | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Cei 5 pini de semnal din configurația 3+5 sunt ecranați independent cu un pas de 2,54 mm, oferind o atenuare a diafoniei > 40 dB la 250 kHz - critică pentru comunicarea bidirecțională DMX512 RDM. Pentru aplicațiile DALI-2, varianta cu 3+2 pini (2 fire de semnal) acceptă adresarea a până la 64 de dispozitive de fixare pe buclă în timp ce se menține șina de alimentare de 30A. Ghid practic de cablare pentru specificatori:
3+5 pini: pini 1–3 = L1/L2/L3 (trifazic, 20A fiecare); Pini 4–5 = DALI +/-; Pini 6–7 = date DMX+ / date-; Pin 8 = comun DMX (referință scut).
3+2 pini: pini 1–3 = L/N/PE (monofazat 30A sau trifazat 20A); Pini 4–5 = 0-10V reglare sau DALI.
Această arhitectură hibridă reduce munca pe teren prin eliminarea a 40% din îmbinările blocurilor terminale
R: Izolatorul termoplastic de înaltă temperatură (UL 94 V-0) păstrează rezistența la impact >6 kJ/m² la -40°C (testat conform ISO 179). Inelul O din silicon menține setarea compresiei <20% după 500 de cicluri de pornire la rece.
Pentru proiectele standard controlate prin DALI, vă recomandăm configurația 3+2:
3 pini de alimentare (20A fiecare) pentru intrarea driverului LED.
2 pini de semnal (10A fiecare) pentru date DALI.
Aceasta oferă o putere suficientă pentru corpurile de iluminat de mare putere și acceptă comunicarea DALI pe distanțe de până la 300 de metri. Pentru controlul culorilor pe mai multe canale sau feedbackul senzorului integrat, alegeți variantele 3+5 sau 3+9 . Toate configurațiile mențin integritatea semnalului pentru protocoalele DALI, DMX, 0-10V și RS-485.
