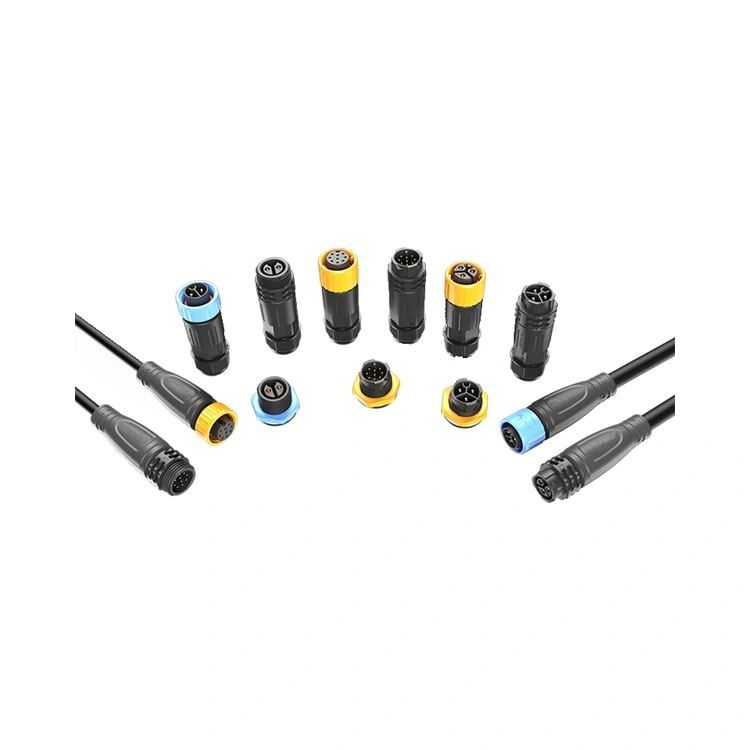

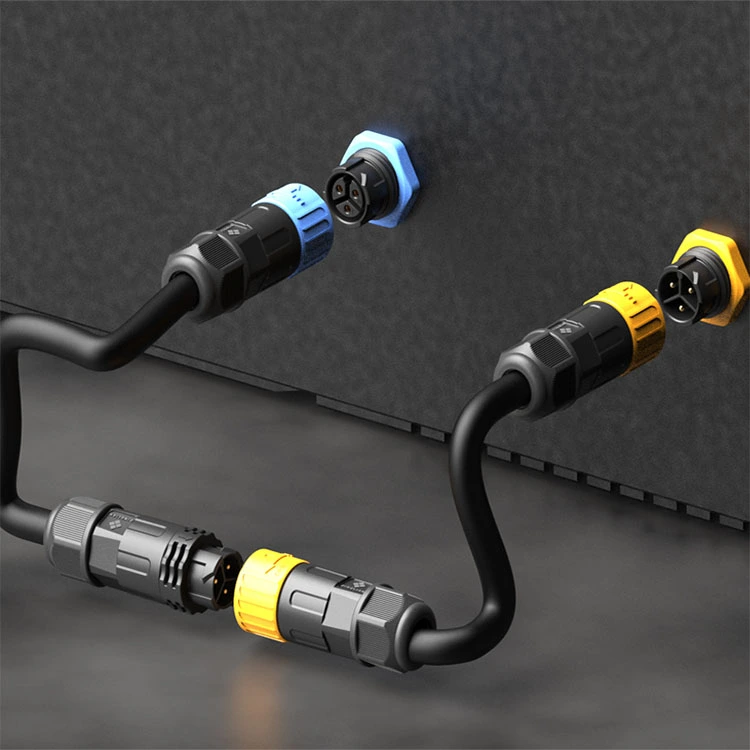

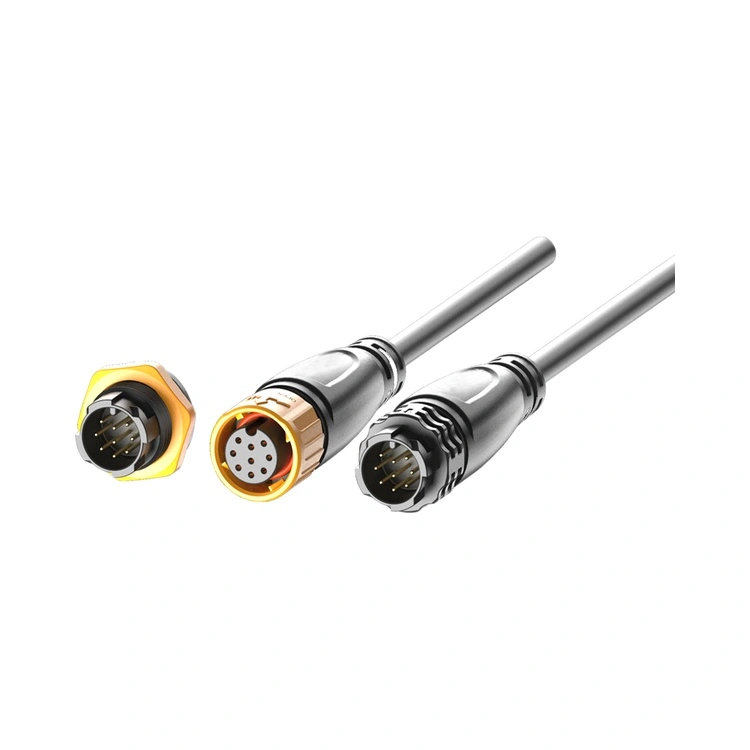

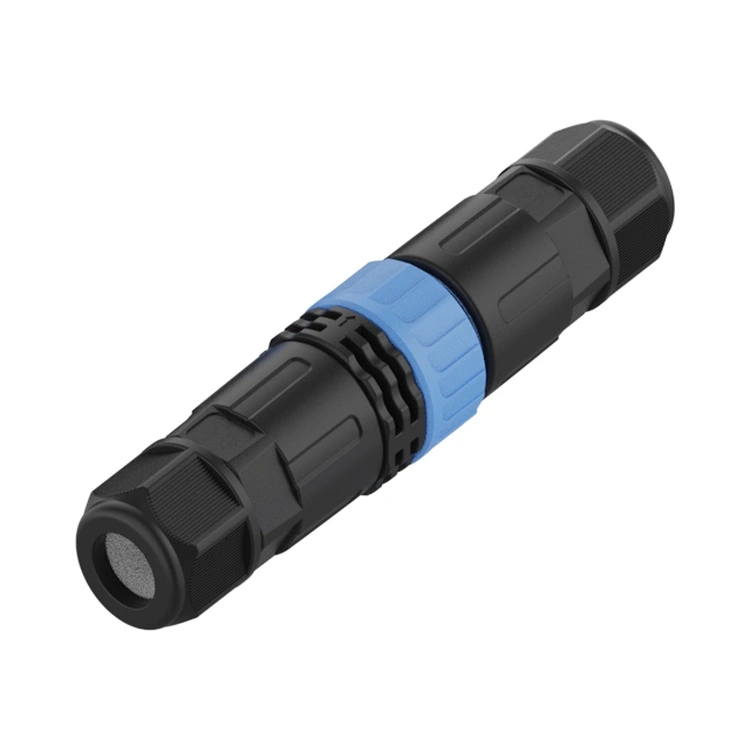

Conectorul impermeabil din seria M25 este interconectarea industrială de cea mai mare capacitate din Reunion din familia seriei M, concepută pentru aplicații în care livrarea substanțială a energiei trebuie să coexiste cu protecția mediului. Acest conector circular filetat combină o interfață robustă de 25 mm cu etanșare IP67/IP68, făcându-l potrivit pentru echipamente grele, conexiuni la motoare, sisteme de distribuție a energiei, infrastructură de încărcare a vehiculelor electrice și instalații de energie regenerabilă unde umiditatea, praful și vibrațiile sunt provocări constante.
Disponibilă în configurații cu 2 până la 12 pini, inclusiv variante hibride de semnal de putere 5, 3+9 pini care combină contacte de putere de curent ridicat cu contacte de semnal de joasă tensiune într-o singură carcasă, seria M25 acceptă o gamă largă de aplicații de mare putere.
Contactele sunt prelucrate din alamă cu placare cu aur selectiv, menținând o rezistență de contact scăzută și stabilă pe parcursul a sute de cicluri de împerechere. Curentul maxim care poate fi suportat este de 30 A pe contact.

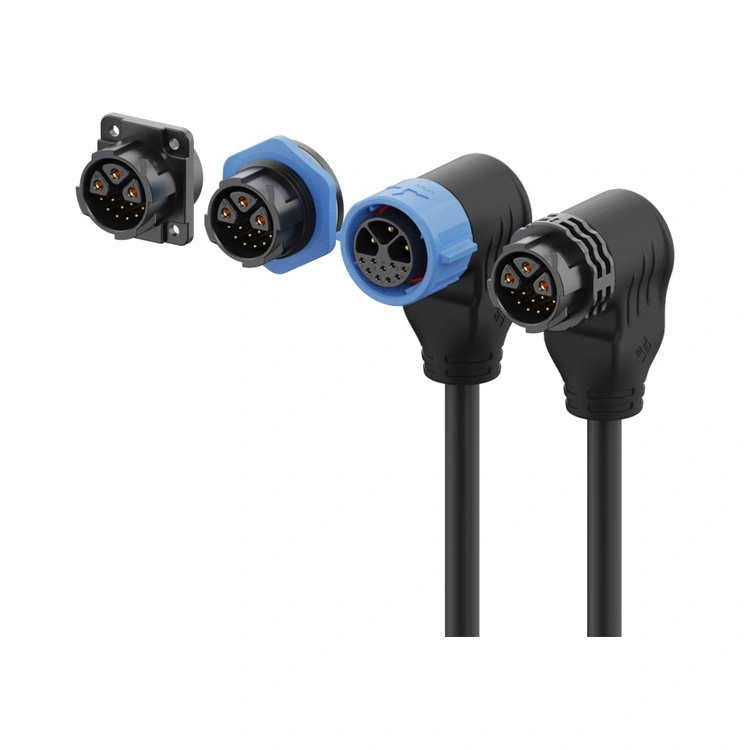

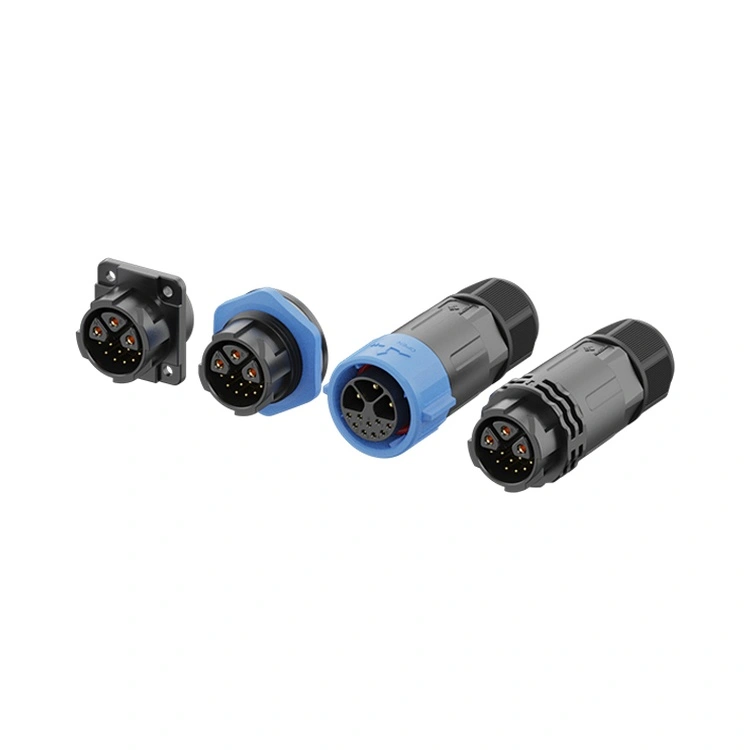

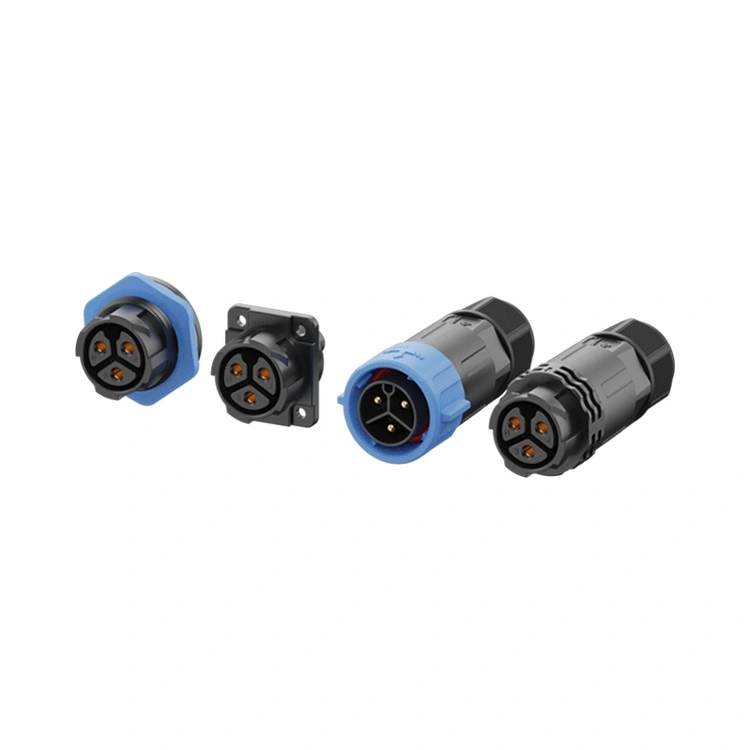

Reunion produce seria M25 printr-un proces integrat vertical - de la prelucrare de precizie la asamblare automată și testare 100% electrică. Disponibil în versiuni cu montare pe panou și cu montare pe cablu, cu lipire.
| Caracteristica | Beneficia |
| Curent nominal de până la 30A | Gestionează cele mai mari sarcini de putere din seria M - potrivit pentru motoare grele, încărcătoare EV și distribuție industrială de energie. |
| IP67 rezistent la apa | Rezistă la praf, imersiune temporară și imersiune prelungită — fiabil pentru medii în aer liber și pentru spălare. |
| Opțiuni hibride 3+2, 3+5, 3+9Pin | Combină pinii de putere de curent înalt (până la 20A) cu pini de semnal de joasă tensiune într-un singur conector - reduce numărul de cabluri și spațiul pe panou. |
| Mecanism de blocare filetat | Împerecherea rezistentă la vibrații - previne slăbirea de la mișcarea mașinilor grele și ciclul termic. |
| Contacte din alamă placată cu aur | Rezistență scăzută la contact (≤3mΩ) și protecție la coroziune - menține performanța în medii umede și în aer liber. |
| Izolator termoplastic de înaltă temperatură | Funcționare de la -40°C la +105°C — acoperă condiții extreme de temperatură industrială și exterioară. |
| Carcasă integral din plastic | Materiale termoplastice de înaltă temperatură - Potrivite pentru medii dure |
| Opțiuni multiple de terminare | Lipire, lipire prin scufundare - se adaptează la diferite metode de asamblare. |
| Parametru | 2-pini | 3-pini | 4-pini | 5-pini | 6-pini | 3+2-pini | 3+5-pini | 3+9-pini |
| Tensiune nominală | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Evaluare curentă | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Secțiune de sârmă | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Temperatura de functionare:-40°C ~ +105°C
Evaluare de protecție:IP65 / IP67 / IP68 (condiție cuplată)
Material carcasa:Termoplastic la temperaturi ridicate
Material de contact:Alama placata cu aur
Rezistenta de contact:≤3mΩ
Cicluri de împerechere:≥500
Evaluare de inflamabilitate:UL 94 V-0
Toate materialele sunt conforme cu RoHS
| Aspect | Seria Reunion M25 | Mărci premium europene M25 | M25 fără marcă la preț redus |
| Preţ | Prețuri adecvate pentru volum | 3-4x mai mare | Mai ieftin în avans |
| Evaluare curentă | Până la 30A | Până la 25A tipic | Variabil, adesea exagerat |
| Opțiuni hibride | 3+2, 3+5,3+9 – standard | Limitat | Nu este oferit |
| Verificare IP67 | Testat prin imersie în lot | Testat în loturi | Neverificat |
| Testare electrică 100%. | Fiecare unitate | Bazat pe mostre | Aleatoriu sau deloc |
| Placare cu aur | standard | ≥0,2-0,4µm | Subțire sau deloc |
| Trasabilitate | ERP trasabil de la rășină la conectorul finit | Da | Nici unul |
| Perioada de graţie | 12-15 zile | 4-8 saptamani | Imprevizibil |
| MOQ personalizare | Scăzut (100 bucăți) | Mare (500+) | Nu este oferit |
| Suport tehnic | Răspuns 24 de ore din partea echipei de inginerie formată din 10 persoane | Bun, dar mai lent | Limitat |
| Certificari ISO | 9001, 14001, 13485 | De obicei 9001 | De obicei nici unul |
Avantajul Reunion: Primiți etanșare IP67 documentată, configurații hibride de semnal de putere și valori nominale de curent de până la 30 A — toate la prețuri eficiente, fără costul premium al mărcilor europene.
| Certificare | Domeniul de aplicare |
| ISO 9001:2015 | Managementul calității - proiectare, producție și servicii post-vânzare. |
| ISO 14001:2015 | Managementul mediului – reducere a deșeurilor verificată și practici durabile. |
| ISO 13485:2016 | Managementul calității dispozitivelor medicale - aplicabil pentru M25 utilizat în echipamentele de diagnosticare sau monitorizare. |
| Recunoscut UL | Certificare de siguranță la nivel de componente pentru piețele din America de Nord. |
| RoHS | Restricționarea substanțelor periculoase – conformitatea cu Directiva UE. |
| Considerare | M20 | M25 |
| Curent maxim | 20A | 30A |
| Robustitate mecanică | Standard | Mai robust – carcasă mai mare, pereți mai groși |
| Capacitatea cablului | Până la 2,0 mm² | Până la 4,0 mm² |
| Spațiu panou | Mai compact | Necesită decupaj mai mare |
| Opțiuni hibride | Nu | 3+2, 3+5,3+9 |
Alegeți M25 atunci când:
Aveți nevoie de robustețe mecanică maximă pentru aplicații grele.
Aplicația dumneavoastră implică cabluri mai mari sau solicitări mecanice mai mari.
Aveți nevoie de cea mai mare carcasă pentru o manipulare ușoară cu mâinile înmănuși.
Spațiul pe panou permite decupajul mai mare de 25 mm.
Alege M20 când spațiul panoului este limitat sau aplicația nu necesită robustețe mecanică suplimentară.
Da, seria M25 este potrivită pentru infrastructura de încărcare a vehiculelor electrice, în special pentru:
Stații de încărcare AC.
Încărcătoare de bord (curenți DC moderati).
Interfețe ale sistemului de management al bateriei (putere + semnal).
Curentul nominal de 30A al lui M25, etanșarea IP67 și configurațiile hibride de semnal de alimentare îl fac o alegere practică pentru multe aplicații de încărcare a vehiculelor electrice. Pentru încărcarea rapidă DC (100A+), vă recomandăm conectori industriali mai mari, special conceputi pentru aplicații DC cu curent ridicat.
Pentru a obține și menține etanșarea IP67, Reunion recomandă:
Cuplul de împerechere – Strângeți manual piulița de cuplare până când inelul O intră în contact cu suprafața panoului, apoi aplicați un cuplu suplimentar de 1,2-1,5 Nm folosind o cheie dinamometrică. Nu depășiți 1,8 Nm.
Inspecția inelului O – Înlocuiți inelul O dacă sunt vizibile deformarea, fisurarea sau întărirea.
Program de înlocuire – Pentru aplicații solicitante (spălare zilnică, expunere în aer liber), înlocuiți inelele O anual. Pentru medii industriale standard, la fiecare 2-3 ani.
Raza de curbură a cablului– Păstrați diametrul cablului de minim 5× la intrarea conectorului.
Orientarea cablului– Pentru aplicații în aer liber/spălare, orientați ieșirea cablului în jos pentru a preveni acumularea de lichid în apropierea interfeței de etanșare.
