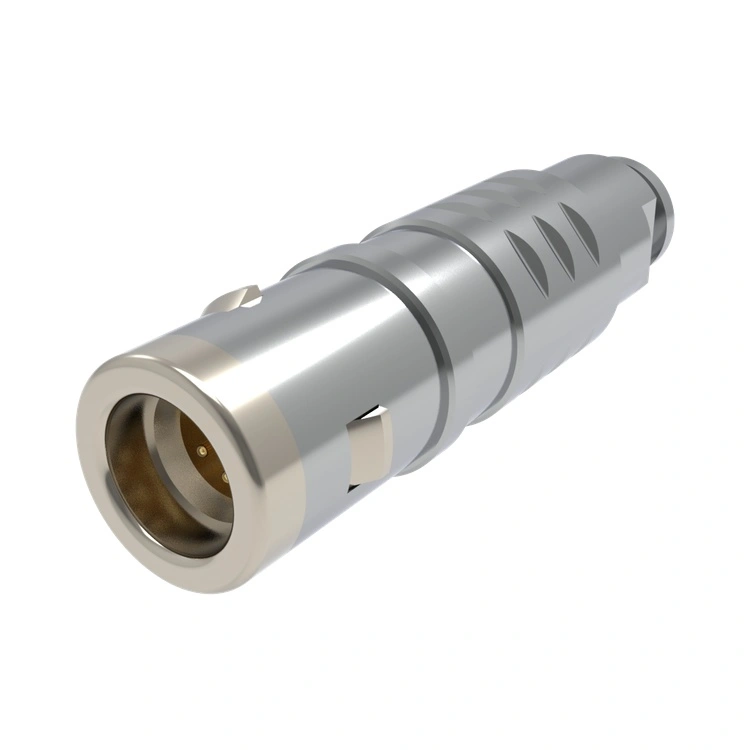

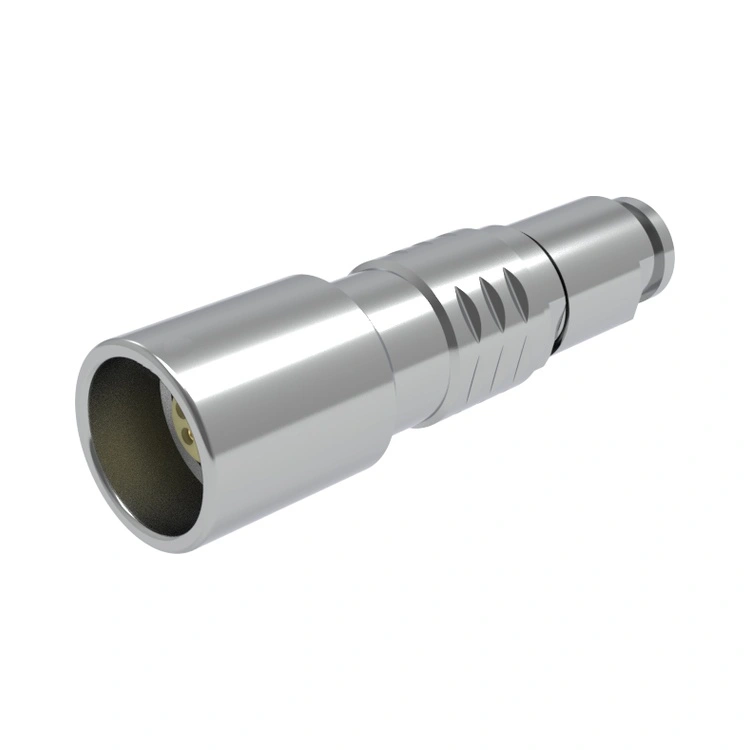

Conectorul metal push-pull din seria E reprezintă abordarea strategică a Reunion pentru interconectarea profesională pentru echipele de inginerie atentă la costuri. Eliminarea bibelourilor neesențiale, păstrând în același timp caracteristicile de bază ale calității — autoblocare fiabilă cu feedback sonor, construcție integrală din metal pentru ecranare EMI fundamentală și sisteme de contact evaluate pentru peste 5.000 de cicluri de asociere. Intervalul său standard de temperatură de la -45°C la +125°C acoperă marea majoritate a aplicațiilor în mediu controlat, impermeabilizarea IP67 este potrivită pentru utilizare în exterior. Producția integrată vertical de la Reunion - de la prelucrarea CNC de precizie internă la testarea electrică automată - reduce costurile de producție fără a compromite calitatea. Pentru OEM care produc monitoare pentru pacient, instrumente de laborator sau comenzi industriale de volum mare, conectorul push-pull din metal seria E oferă performanța esențială de care aveți nevoie, păstrând în același timp structura marginii. Fiecare unitate este susținută de o garanție de 12 luni și de trasabilitate ERP completă, asigurând integrarea fără riscuri în lanțul dvs. de aprovizionare.
Seria E se concentrează pe furnizarea celor mai critice funcții de conector la cel mai competitiv preț, cu fiabilitate documentată și transparență a lanțului de aprovizionare.
| Caracteristica | Beneficia |
| Design proiectat cu valoare | Păstrează toate funcțiile esențiale push-pull eliminând în același timp supraspecificațiile costisitoare - ideal pentru achiziții OEM de volum mare. |
| Blocare fiabilă Push-Pull | Împerecherea rapidă cu o singură mână, cu confirmare tactilă și sonoră a blocării, reducând timpul de instalare și erorile utilizatorului pe liniile de asamblare. |
| Construcție integral din metal | Oferă ecranare EMI fundamentală și durabilitate mecanică la o fracțiune din costul proiectelor specializate. |
| Terminare flexibilă | Contactele de lipit și PCB se potrivesc cu diferite metode de asamblare și tipuri de cabluri - mostre disponibile cu un termen de livrare de 5-7 zile. |
| Toleranță standard de mediu | Intervalul de funcționare de la -45°C la +125°C acoperă majoritatea mediilor interioare industriale, comerciale și medicale. |
| Durabilitate dovedita | >5.000 de cicluri de împerechere cu rezistență constantă de contact (≤5mΩ inițial) — fiabil pentru echipamente cu durată lungă de viață. |
| Fără opțiuni inutile | Linia de produse simplificată înseamnă livrare mai rapidă (15-20 de zile pentru comenzile de producție) și costuri mai mici de transport a stocurilor. |
Conectorul metal push-pull din seria E este răspunsul definitiv al Reunion la nevoia pieței de un conector circular „fără pretenții, cu toate performanțe”, care face ca interconectarea de calitate să fie accesibilă pentru aplicațiile de zi cu zi — acum cu termeni de garanție transparenti și politică de returnare necondiționată pentru cumpărătorii OEM calificați.
Conectorul metal push-pull din seria E este conceput special pentru aplicațiile în care optimizarea costurilor este un obiectiv principal de proiectare, dar fiabilitatea conexiunii nu poate fi compromisă.
Echipament medical - Monitorizare diagnostic, sistem chirurgical
Comenzi industriale – module I/O PLC, panouri de operare și senzori de sistem transportor.
Instrumente de laborator – Spectrofotometre, centrifuge și camere de testare a temperaturii.
Echipament de comunicație – Comutatoare de rețea, interconexiuni de rack pentru stații de bază și routere audio de difuzare.
Sisteme de securitate – interconexiuni ale camerelor de supraveghere, panouri de control acces și module de sistem de alarmă.
| Parametru | Caietul de sarcini |
| Materialul carcasei | Alama cu placare cu nichel (standard); |
| Dimensiuni Shell | 0, 1 |
| Contacte | 2 până la 6 pini |
| Cicluri de împerechere | >5.000 de operațiuni |
| Interval de temperatură | -45°C ~ +125°C |
| Protecție EMI | Carcasa integral metalică oferă ecranare de bază |
| Protecție la intrare | IP67l |
| Rezistență la pulverizarea cu sare | >48 de ore |
| Vibrație | 10–2000 Hz, 10 g |
| Soc mecanic | 100 g, 6 ms |
| Rezistența de contact | ≤5mΩ (inițial) |
| Rezistenta de izolare | ≥5000MΩ (la 500VDC) |
| Stiluri de terminare | Lipire și PCB (drept sau în unghi drept) |
Toți conectorii din seria E sunt conformi cu RoHS și sunt supuși testelor electrice 100% (continuitate, izolație, rezistență dielectrică) înainte de expediere. Controlul statistic al procesului (SPC) de la Reunion asigură coerența dimensională în cursurile de volum mare. Sunt disponibile fișe complete de testare și modele 3D STEP - permițând echipei dumneavoastră de ingineri să valideze potrivirea mecanică fără a aștepta mostre fizice.
| Articol | Detaliu |
| Ambalaj standard | Saci antistatici cu protectie individuala a cavitatii; carton ondulat armat. |
| Ambalare în vrac | Disponibil pentru comenzi de mare volum (500+ bucăți) – ambalare în tavă sau bobină pentru a sprijini asamblarea automată la preluare și plasare. |
| Etichetarea | Numărul piesei standard și etichetarea codului lotului; etichetare personalizată disponibilă la cerere. |
| Perioada de graţie | Probe: 7–107 zile; Comenzi de producție: 15–20 de zile (linia de produse simplificată permite o livrare mai rapidă). |
| Metode de livrare | Vrac: transport maritim sau aerian; Mostre: expres (DHL, FedEx, TNT, UPS, EMS). |
| Termeni de livrare | EXW, FCA, FOB, CIF, CPT — flexibil la preferințele dvs. de achiziție. |
| garanție | garanție standard de 12 luni împotriva defectelor de fabricație; acoperire extinsă opțională disponibilă pentru parteneriatele de producție prin contract. |
| Aspect | Seria F Reunion | Serii comparabile tipice din Europa/SUA | Alternative tipice low-cost |
| Preţ | ~1/3 din mărcile premium | Costul premium | Variabil, adesea inconsecvent |
| Calitate | Producție consistentă, certificată ISO 13485:2016 | Ridicat | Variație necertificată de la lot la lot |
| Compatibilitate | Interschimbabil cu sistemele majore (alternative LEMO/ODU) | Proprietate | Adesea dimensiuni non-standard |
| MOQ | Fără MOQ pentru articolele standard; MOQ scăzut pentru personalizare | MOQ ridicat (500+) | MOQ scăzut, dar suport slab |
| Perioada de graţie | 15-20 de zile tipic | 4–8 săptămâni | Variabil, nesigur |
| Trasabilitate | Trasabilitate ERP completă de la lingot la bunul finit | Da | Niciuna sau limitată |
| Experiență în fabrică | 15 ani de producție internă la o unitate de 3.000㎡ Dongguan | Adesea externalizat | Ateliere mici |
| Asigurarea calității | 100% testat, documentat, cu rapoarte care pot fi descărcate | Da | Testare aleatoare sau fără testare |
| Protecția Cumpărătorului | 24 de luni garantie + politica de retur | Variază | Fără garanție sau termeni neclari |
Seria E ocupă o poziție unică: oferă consistență de fabricație de calitate premium și compatibilitate documentată la un preț mai apropiat de alternativele bugetare. Nu sacrificați calitatea în schimbul costurilor - pur și simplu eliminați funcțiile de care nu aveți nevoie, susținute de o garanție care vă protejează linia de producție.
Prelucrare CNC – strungurile automate de mare viteză produc carcase cu toleranță de ± 0,02 mm.
Placare – placare cu înveliș și placare cu aur selectiv la contact în linii automate cu monitorizare a concentrației în baie.
Turnare prin injecție – Izolatoare turnate din materiale plastice tehnice .
Asamblare – Linii semi-automatizate cu inspecție vizuală pentru alinierea contactului și forța de inserție.
Testare – verificare electrică 100% (continuitate, izolație, rezistență dielectrică) cu înregistrarea datelor pentru fiecare lot.
Ambalare – Saci de vid antistatici cu desicant; ambalare în vrac pentru linii de asamblare automate de mare volum.
R: Da — în majoritatea configurațiilor standard, conectorul push-pull din metal seria E este proiectat mecanic și electric, având în vedere interschimbabilitatea pentru cei mai obișnuiți factori de formă a conectorilor circulari. Reunion menține documentație de referință încrucișată pentru seriale cheie europene și americane. Cu toate acestea, deoarece mărcile premium folosesc uneori spațierea între contacte sau pozițiile de tastare, vă recomandăm întotdeauna să trimiteți desenul sau numărul de piesă existent pentru verificare. Echipa noastră de ingineri va confirma compatibilitatea și, dacă este necesar, va face ajustări pentru a asigura o înlocuire adevărată fără modificări PCB sau panou. Am furnizat cu succes alternative din seria F pentru peste 300 de OEM cu rapoarte de validare documentate disponibile la cerere.
A: Absolut nu. Seria E realizează eficiența costurilor prin simplificarea designului și selecția materialelor, nu prin reducerea calității. Utilizăm același sistem de management al calității ISO 13485:2016 pentru toate liniile de produse. Fiecare conector din seria E este supus testării electrice 100% (rezistență de contact, izolație, rezistență dielectrică) și testări mecanice bazate pe probe (forță de împerechere, retenție). Economiile de material provin din utilizarea alamei în locul aliajelor mai costisitoare, selectarea grosimilor standard de placare, mai degrabă decât a celor supraspecificate și reducerea etapelor de finisare cosmetică - toate fără a afecta performanța funcțională sau durabilitatea. Sistemul nostru ERP oferă o trasabilitate completă de la materia primă până la produsele finite, la fel ca pentru seria noastră premium. Puteți descărca cele mai recente rapoarte de testare, certificate de materiale și modele 3D direct din biblioteca noastră tehnică.
