Rezumatul articolului:Pe măsură ce rețelele Ethernet industriale devin din ce în ce mai importante în automatizare, viziune artificială, supraveghere, sisteme LED și echipamente inteligente, fiabilitatea conectorilor afectează direct integritatea datelor și timpul de funcționare a sistemului.Reuniuneluiconector de semnal RJ45combină interfața familiară RJ45 cu protecție mecanică de calitate industrială, configurații flexibile de montare și performanță electrică fiabilă. Cu suport pentru rate de date de până la 10 Gbps, cabluri CAT5e prin CAT7, opțiuni de protecție IP50/IP67 și cel puțin 2.000 de cicluri de împerechere, este proiectat pentru aplicații în care conectorii RJ45 comerciali obișnuiți ar putea să nu ofere suficientă durabilitate a mediului sau stabilitate pe termen lung.

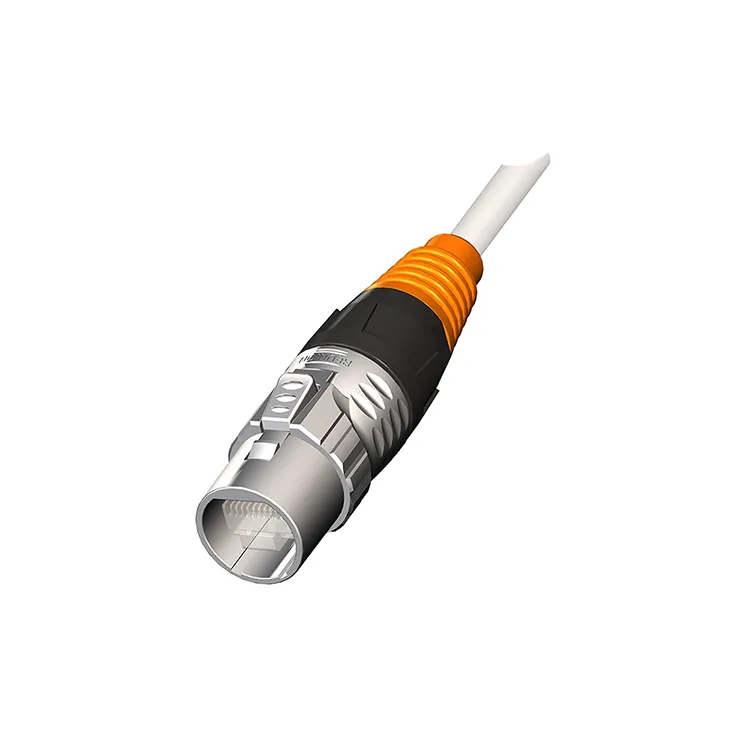

Unconector de semnal RJ45este o componentă de interconectare Ethernet concepută pentru a stabili o conexiune fizică sigură între echipamentele de rețea, cabluri, sisteme de control și dispozitive industriale. În timp ce conectorii RJ45 convenționali sunt utilizați pe scară largă în birouri și rețele comerciale, aplicațiile industriale expun adesea conectorii la vibrații, umiditate, praf, schimbări de temperatură, împerechere repetată și solicitări mecanice.
Din acest motiv, modelele industriale RJ45 pun de obicei un accent mai mare pe protecția mecanică, mecanismele de blocare, etanșarea, selecția materialului și stabilitatea electrică pe termen lung. Soluția Reunion combină interfața standard RJ45 cu construcția orientată spre industrie pentru aplicații inclusiv automatizarea fabricii, viziunea artificială, supravegherea exterioară, afișajele LED și sistemele de comunicații industriale.
Conectorul acceptă comunicarea Ethernet prin rețele precum PROFINET, EtherNet/IP, EtherCAT și TCP/IP standard. În funcție de configurație, acesta poate fi, de asemenea, furnizat cu opțiuni de instalare cu montare pe cablu, montare pe panou sau montare pe PCB, facilitând integrarea conectorului în diferite structuri de echipamente.
Rețelele Ethernet utilizate în mediile industriale au cerințe diferite față de rețelele tipice de birou. Un conector instalat într-o cameră IT controlată poate întâlni rar apă, ulei, vibrații, praf sau mișcări mecanice repetate. În schimb, o interfață de comunicare industrială poate fi instalată în interiorul dulapurilor de control, celule robotizate, mașini de producție, echipamente de exterior sau sisteme de inspecție.
Prin urmare, un conector industrial de încredere ar trebui să abordeze mai multe preocupări practice:
Acești factori devin deosebit de importanți atunci când o legătură Ethernet este responsabilă pentru controlul mașinii, schimbul de date în timp real, comunicarea camerei sau monitorizarea echipamentelor de la distanță.
Un conector industrial bine conceput ar trebui să echilibreze performanța electrică, durabilitatea mecanică și confortul de instalare. Conectorul de semnal RJ45 de la Reunion încorporează mai multe caracteristici destinate aplicațiilor Ethernet solicitante.
| Caracteristică | Conector de semnal RJ45 Reuniune | Beneficiul de inginerie |
|---|---|---|
| Rata de date | Până la 10 Gbps | Suportă comunicații Ethernet de mare viteză |
| Locuințe | Aliaj de zinc, PA6 optional | Oferă protecție mecanică și flexibilitate de configurare |
| Protecţie | IP50 / IP67 când sunt cuplate | Potrivit pentru diferite condiții de mediu |
| Cicluri de împerechere | ≥2.000 | Sprijină întreținerea repetată și întreținerea echipamentelor |
| Temperatura de operare | -40°C până la +85°C | Potrivit pentru condiții industriale largi de temperatură |
| Ieșire prin cablu | 180° drept / 90° unghi drept | Îmbunătățește flexibilitatea instalării în echipamente compacte |
| Încetarea | Cupa de lipit sau IDC | Suportă diferite cerințe de teren și de asamblare |
O caracteristică notabilă a designului este sistemul de blocare cu rotire rapidă. În comparație cu o interfață simplă de fixare prin frecare, un mecanism de blocare dedicat poate oferi o siguranță suplimentară a conexiunii acolo unde sunt așteptate vibrații sau mișcări repetate.
Alegerea unui conector Ethernet ar trebui să înceapă cu cerințele electrice și de mediu ale rețelei, mai degrabă decât cu aspectul. Inginerii ar trebui să evalueze viteza de transmisie, impedanța, rezistența de contact, temperatura de funcționare, nivelul de protecție, compatibilitatea cablurilor și configurația mecanică.
| Caietul de sarcini | Valoarea tipică a reuniunii | De ce contează |
|---|---|---|
| Impedanta caracteristica | 100 Ω ± 5% | Ajută la menținerea unui comportament adecvat al semnalului diferențial |
| Evaluare curentă | 1,5 A per contact | Definește capacitatea de curent de contact continuu |
| Tensiune nominală | 50 V | Definește tensiunea de lucru specificată |
| Rezistența de contact | ≤10 mΩ inițial | Rezistența mai mică susține un contact electric stabil |
| Rezistenta de izolare | ≥500 MΩ la 500 VDC | Indică performanța izolației |
| Compatibilitate cablu | CAT5e / CAT6 / CAT6a / CAT7 | Oferă flexibilitate pentru proiectarea sistemului Ethernet |
| Temperatura de operare | -40°C până la +85°C | Sprijină medii de temperatură solicitante |
Pentru sistemele de mare viteză, inginerii ar trebui să ia în considerare și pierderea de inserție, pierderea de retur, construcția cablului, strategia de ecranare, împământarea și întregul canal de transmisie. Performanța conectorului nu poate fi evaluată independent de cablu, metoda de terminare și arhitectura rețelei.
Reuniune specifică suport pentru cabluri CAT5e, CAT6, CAT6a și CAT7, inclusiv conductori plini sau solidi în intervalul AWG 26–22 declarat. Acest lucru permite conectorului să fie luat în considerare atât pentru infrastructura Ethernet standard, cât și pentru sistemele de comunicații industriale de performanță mai ridicată.
Versatilitatea Ethernet face ca interfețele RJ45 să fie relevante pentru multe sisteme industriale și comerciale. O versiune robustă devine deosebit de utilă atunci când conectorul trebuie să reziste la solicitări de mediu sau mecanice.
Liniile de producție automate depind de comunicarea dintre PLC-uri, controlere, senzori, unități, calculatoare industriale și alte echipamente în rețea. O interfață Ethernet durabilă poate ajuta la menținerea conexiunilor stabile în timpul funcționării continue.
Camerele industriale pot genera cantități substanțiale de date de imagine. Prin urmare, conectivitatea Ethernet de mare viteză este importantă pentru transferul informațiilor de inspecție între camere, computere industriale și sisteme de control.
Echipamentele de monitorizare în aer liber pot suferi ploaie, praf, variații de temperatură și expunere fizică. Un conector adecvat cu clasificare IP poate oferi protecție suplimentară la interfața Ethernet.
Afișajele LED mari și echipamentele profesionale de iluminat necesită frecvent control fiabil și comunicare de date. Un conector cu ieșiri flexibile pentru cablu și blocare sigură poate simplifica instalarea în echipamente cu spațiu limitat.
Dulapurile de control pot conține mai multe interfețe de comunicație într-o zonă limitată. Configurațiile montate pe panou și pe PCB oferă opțiuni de integrare suplimentare pentru producătorii de echipamente și integratorii de sistem.
Când se aprovizionează cu un conector Ethernet industrial, cumpărătorii ar trebui să definească aplicația înainte de a compara produsele individuale. Următoarea listă de verificare vă poate ajuta să restrângeți selecția:
Pentru proiectele personalizate, cumpărătorii ar trebui să furnizeze, de asemenea, cantitățile așteptate de comandă, lungimea cablului, orientarea conectorului, cerințele de marcare, preferințele materialelor de carcasă și constrângerile de instalare. Aceste detalii permit furnizorului să recomande o configurație mai degrabă decât să ofere pur și simplu o piesă standard de catalog.
Reuniune este un producător de conectori din China, cu experiență în produse de alimentare, semnal, automatizare industrială, conector impermeabil și produse de asamblare a cablurilor. Capacitățile sale de producție includ proiectarea conectorilor, turnarea prin injecție, lipirea, tăierea și decuparea firelor, asamblarea și asamblarea cablurilor.
Pentru linia de produse RJ45, Reunion afirmă că fiecare unitate este supusă testării electrice înainte de expediere. Compania oferă, de asemenea, configurații de montare pe cablu, montare pe panou și montare pe PCB, împreună cu ieșiri de cabluri drepte și în unghi drept. Aceste opțiuni pot fi utile pentru OEM și integratori de sisteme care dezvoltă echipamente cu diferite configurații mecanice.
Operațiunea de producție mai largă a Reunion include o unitate de producție de aproximativ 4.000 de metri pătrați, aproximativ 150 de angajați și 10 linii de producție. Echipa sa de cercetare și dezvoltare include peste 10 ingineri cu experiență, în timp ce compania raportează peste 30 de proiecte personalizate anual. De asemenea, compania afirmă că sistemul său de calitate include certificări ISO 9001, ISO 14001 și ISO 13485, cu documentație suplimentară de conformitate, cum ar fi RoHS și REACH, disponibile pentru produsele aplicabile.
Pentru cumpărătorii care evaluează un furnizor de conector de semnal, aceste capacități de producție și inginerie pot fi luate în considerare alături de specificațiile produsului, procedurile de testare, cerințele de personalizare și așteptările de livrare.
Conectorul de semnal Reunion RJ45 este specificat pentru transmisia de date de până la 10 Gbps atunci când este utilizat cu cablare adecvată CAT6a sau CAT7 și echipamente de rețea compatibile. Performanța reală a sistemului depinde de canalul Ethernet complet, inclusiv cablul, terminarea și dispozitivele active.
Configurațiile selectate oferă protecție IP67 atunci când sunt cuplate, făcându-le potrivite pentru aplicații în care este necesară protecție împotriva expunerii la praf și apă. Instalarea completă trebuie totuși evaluată pentru intrarea cablului, starea de împerechere, designul carcasei și expunerea la mediu.
Compatibilitatea specificată include cabluri CAT5e, CAT6, CAT6a și CAT7, care acceptă conductoare pline sau solide în intervalul AWG 26–22 declarat.
Conectorul de semnal RJ45 industrial este specificat pentru cel puțin 2.000 de cicluri de împerechere. Acest lucru este relevant în special pentru echipamentele care necesită întreținere periodică, înlocuire, inspecție sau service pe teren.
Da. În funcție de cerințele proiectului, personalizarea poate include configurația, lungimea cablului, marcarea, opțiunile de carcasă și alte detalii mecanice. Cumpărătorii ar trebui să furnizeze mediul aplicației, specificațiile cablului, metoda de instalare, cantitatea și programul de livrare necesar atunci când solicită o ofertă.
O conexiune Ethernet de încredere începe cu selectarea unui conector care se potrivește cu cerințele electrice, mecanice și de mediu ale întregului sistem. Pentru automatizarea industrială, viziunea artificială, supravegherea, echipamentele LED și alte dispozitive în rețea, o interfață RJ45 de calitate industrială poate oferi durabilitatea și flexibilitatea de instalare necesare dincolo de hardware-ul convențional de rețea de birou.
Reuniune combină compatibilitatea RJ45 cu opțiuni de protecție IP, performanță la temperatură industrială, configurații multiple de montare, blocare sigură și transmisie Ethernet de mare viteză. Dacă vă procurați unconector de semnal RJ45pentru producția OEM, integrarea sistemului sau achiziția în vrac, revizuiți mai întâi cerințele de cablu și de mediu, apoi discutați configurația necesară cu echipa de ingineri.
