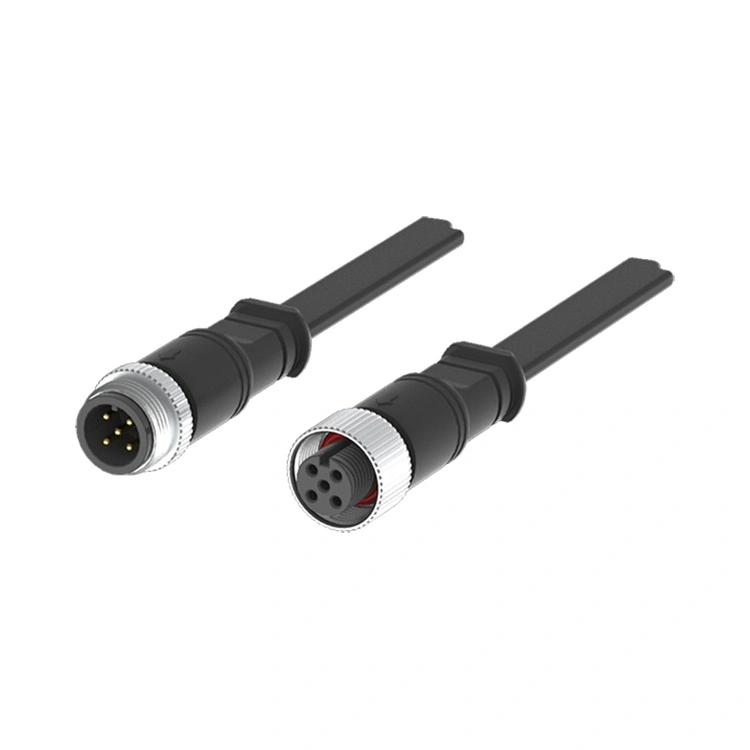

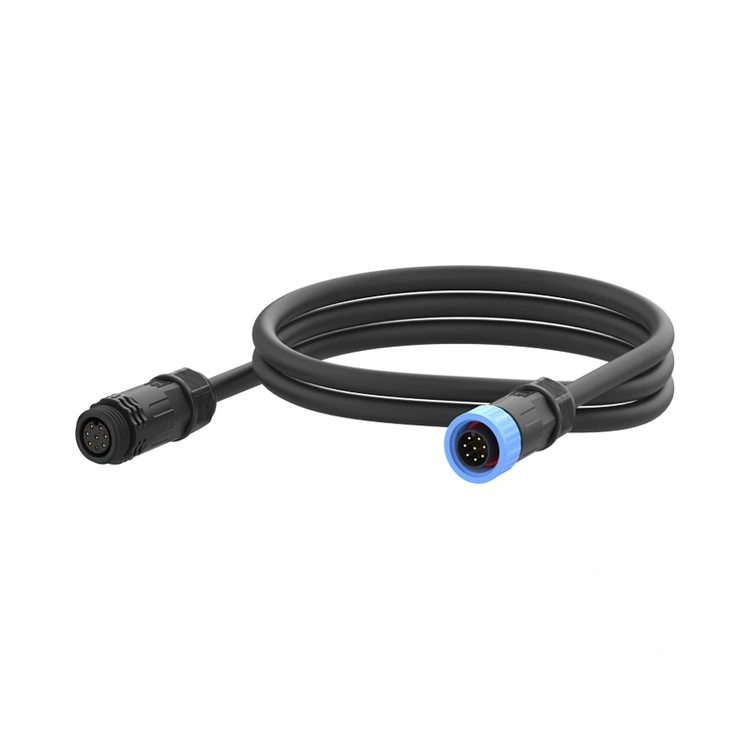

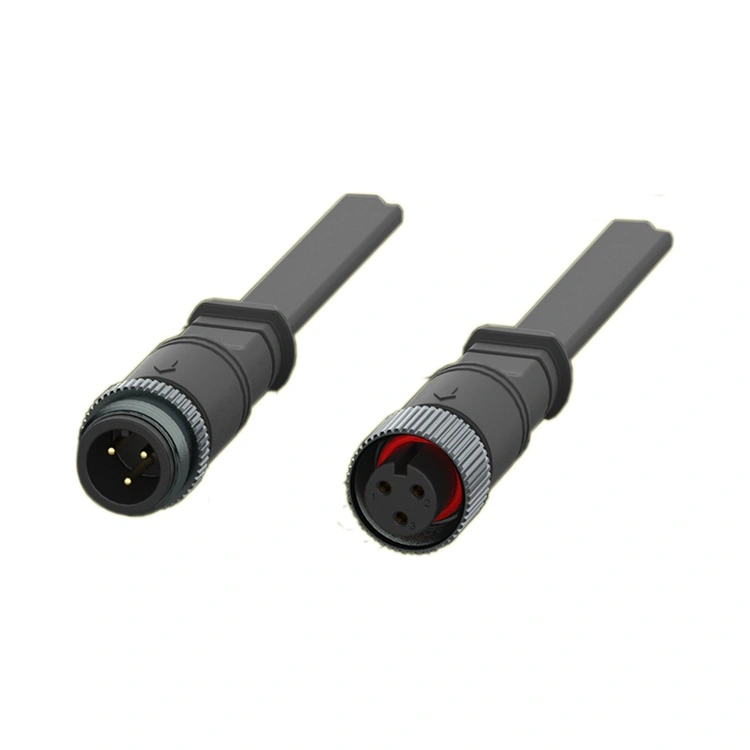

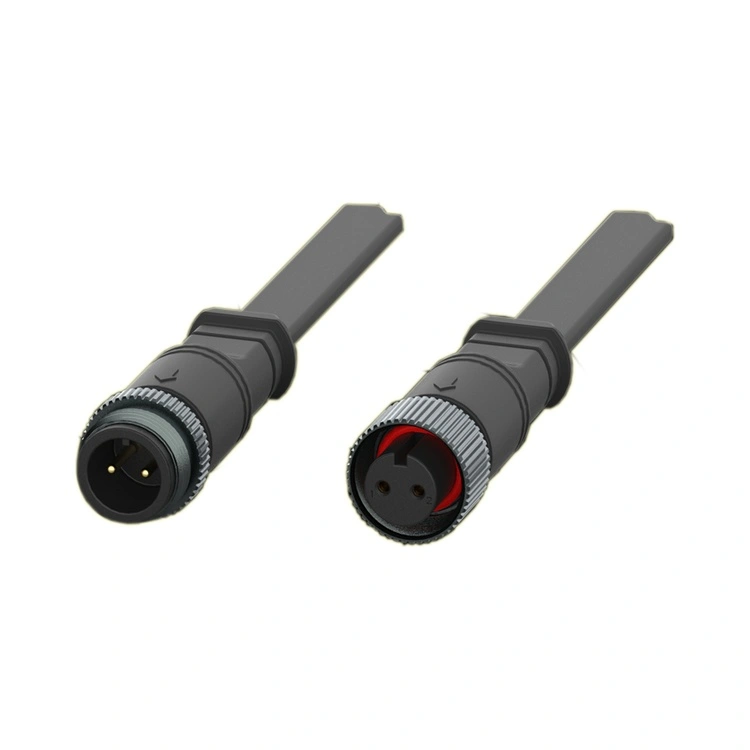

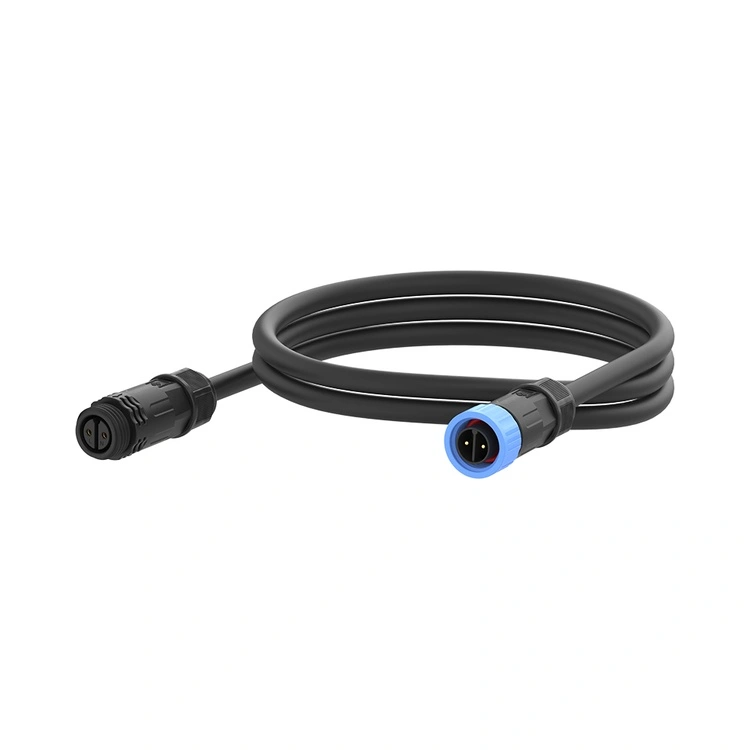

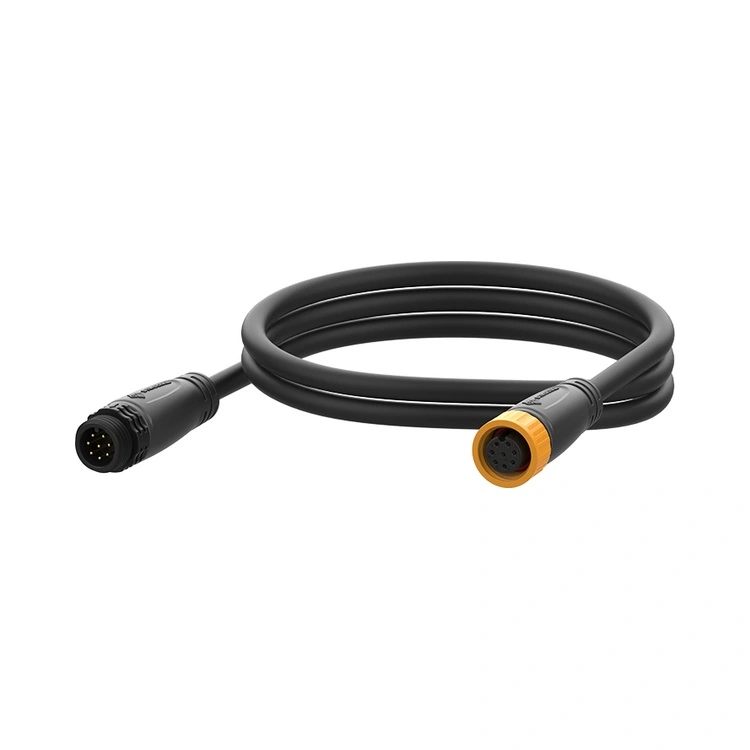

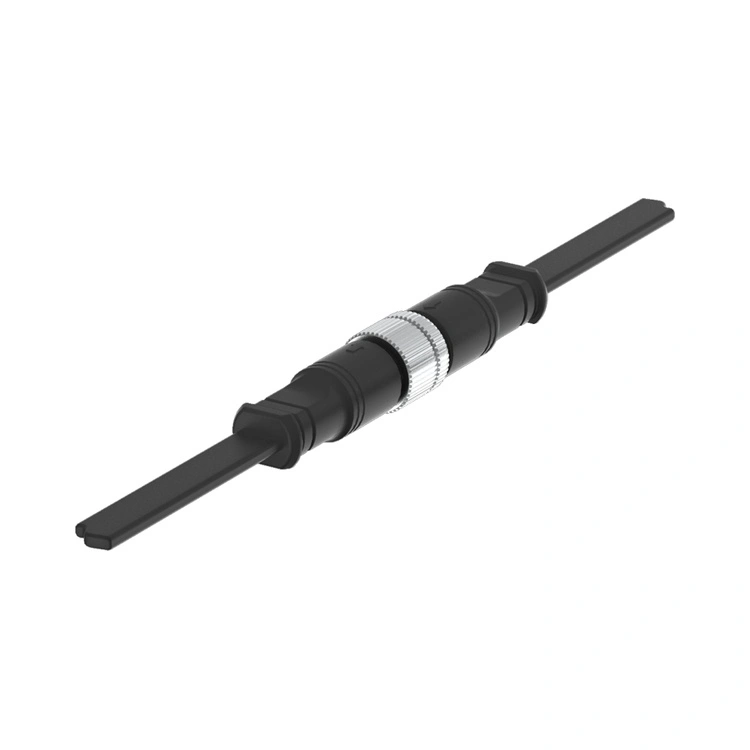

Conectorul de lumină LED din seria M16 este interconectarea specializată din Reunion pentru sistemele inteligente de iluminat cu LED - de la lumini stradale cu control de reglare a luminii până la iluminatul arhitectural cu capabilități de schimbare a culorii. Acest conector circular filetat combină o interfață robustă de 16 mm cu etanșare IP67/IP68, făcându-l potrivit pentru instalațiile exterioare în care atât puterea, cât și integritatea semnalului sunt esențiale.
Disponibilă în configurații cu 2 până la 8 pini, inclusiv versiunea hibridă cu cheie cu 2+4 pini (2 pini de alimentare + 4 pini de semnal), seria M16 acceptă atât livrarea de curent înalt (până la 15A) cât și semnale de control de joasă tensiune (DALI, DMX, reglare 0-10V sau RS-485) într-un singur conector compact.
Carcasa este construită din termoplastic de înaltă temperatură, cu rezistență excelentă la intemperii, în timp ce contactele sunt prelucrate din alamă cu placare cu aur selectiv pentru a asigura o rezistență de contact scăzută și stabilă. Reunion produce seria M16 printr-un proces integrat vertical - de la prelucrare de precizie și turnare prin injecție până la asamblare automată și testare 100% electrică.
Disponibilă în versiuni cu montare pe panou și prin cablu, cu terminații de lipire sau PCB, seria M16 se adaptează la diverse modele de corpuri de iluminat. Pentru inginerii care proiectează sisteme de iluminat conectate pentru orașe inteligente, tuneluri sau stadioane de sport, acest conector oferă o interconexiune fiabilă, etanșată la intemperii, care reduce numărul de cabluri și simplifică instalarea.
| Caracteristica | Beneficia |
| Etanșare de mediu IP67/IP68 | Rezistă la praf, ploi și imersiune temporară — fiabil pentru luminile stradale în aer liber, iluminatul tunelului și stadioanele sportive. |
| Configurație hibridă cu 2+4 pini | Combină 2 pini de alimentare (10A) și 4 pini de semnal (3A) într-un singur conector — reduce numărul de cabluri și simplifică cablarea corpurilor de iluminat. |
| Putere nominală de până la 15A | Se ocupă de încărcături cu LED-uri de mare putere — potrivite pentru luminile stradale, proiectoarele și iluminatul stadionului. |
| Design prietenos cu semnalul | Contactele separate de putere și semnal previn interferențele |
| Mecanism de blocare filetat | Împerecherea rezistentă la vibrații - previne slăbirea de la vânt, vibrațiile din trafic și ciclul termic. |
| Contacte din alamă placată cu aur | Rezistență scăzută la contact (≤3mΩ) și protecție la coroziune - menține performanța constantă a driverului LED și a semnalului de control. |
| Funcționare de la -40°C la +105°C | Gama largă de temperatură acoperă condiții extreme de exterior, de la iernile arctice până la verile deșertice. |
| Opțiuni cu mai multe pini (2-8 pini) | Acceptă corpuri de iluminat simple, doar cu energie electrică și corpuri de iluminat complexe cu mai multe canale, care schimbă culoarea. |
| Parametru | 2-pini | 3-pini | 4-pini | 5-pini | 6-pini | 7-pini | 8-pini | 2+4-pini |
| Tensiune nominală | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Evaluare curentă | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Secțiune de sârmă | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Temperatura de functionare:-40°C ~ +105°C
Evaluare de protecție:IP67 / IP68 (împerecheat)
Material carcasa:Termoplastic la temperaturi ridicate
Material de contact:Aliaj de cupru placat cu aur
Rezistenta de contact:≤3mΩ
Cicluri de împerechere:≥500
Evaluare de inflamabilitate:UL 94 V-0
Toate materialele sunt conforme cu RoHS
Iluminat stradal inteligent– Sisteme centralizate de reglare și monitorizare cu control DALI sau 0-10V.
Iluminarea tunelului– Corpuri de iluminat de mare putere cu gradare și raportare defecțiuni.
Iluminat arhitectural și de fațadă– Sisteme RGB și alb reglabil care necesită control DMX.
Iluminat pentru stadion și sport– Proiectoare de mare putere cu reglare și reglare la fața locului.
Iluminat industrial High-Bay– Iluminat depozit și fabrică cu senzor de mișcare și recoltare a luminii de zi.
Iluminat marin și offshore– Dispozitive rezistente la coroziune pentru nave și platforme offshore.
Iluminat cu energie solară– Sisteme off-grid cu management și reglare a bateriei.
Autoritatea de transport terestru din Singapore a modernizat 25.000 de lumini stradale la corpuri de iluminat LED inteligente cu reglare centralizată a luminii și raportare defecțiuni prin protocolul DALI. Proiectul necesita conectori capabili să transporte atât semnale de putere, cât și semnale de control DALI într-un singur cablu, reducând complexitatea instalării și costul cablului. Reunion a furnizat seria M16 cu configurație hibridă 2+4 (2 pini de alimentare pentru driver LED, 4 pini de semnal pentru DALI), etanșare IP67 și cablaje de cablu PUR pre-asamblate.Au fost livrate peste 25.000 de conectori de-a lungul proiectului. După 2 ani de funcționare în climatul tropical din Singapore (umiditate ridicată, ploi abundente), a raportat proiectulo rată de eroare a conectorului de 0,01%. Clientul a creditat designul hibrid 2+4 pentru a permite instalarea unui singur cablu, reducând timpul de cablare cu 35% în comparație cu instalațiile anterioare separate de putere/semnal.
| Certificare | Domeniul de aplicare |
| ISO 9001:2015 | Managementul calității - proiectare, producție și servicii post-vânzare. |
| ISO 14001:2015 | Managementul mediului – reducere a deșeurilor verificată și practici durabile. |
| ISO 13485:2016 | Managementul calității dispozitivelor medicale — aplicabil pentru M16 utilizat în echipamentele de diagnosticare sau monitorizare. |
| Recunoscut UL | Certificare de siguranță la nivel de componente pentru piețele din America de Nord. |
| RoHS | Restricționarea substanțelor periculoase – conformitatea cu Directiva UE. |
Linia de producție a conectorilor LED M16 din Reunion funcționează sub control strict al procesului. Etanșarea IP67 este verificată pe fiecare lot de producție prin testarea reală a imersiei. Înregistrările de testare, certificatele de materiale și rapoartele de inspecție sunt păstrate pentru fiecare lot, susținând auditurile dvs. de calitate și cerințele privind documentația clientului.
Configurația hibridă 2+4 este deosebit de valoroasă pentrusisteme inteligente de iluminat cu LED unde sunt necesare atât semnale de putere, cât și semnale de control:
2 pini de alimentare furnizează un curent ridicat (10A) la 250V pentru driverul LED.
4 pini de semnal transportă semnale de control de joasă tensiune (de exemplu, DALI, DMX, reglare 0-10V sau date RS-485).
Combinând ambele într-un singur conector, eliminați nevoia de cabluri separate de alimentare și de semnal - reducând timpul de instalare, costul cablului și spațiul pe panou. Acest lucru este deosebit de valoros pentru iluminatul stradal inteligent, unde corpurile de iluminat sunt adesea distanțate, iar folosirea unui singur cablu hibrid este mult mai rentabilă decât utilizarea cablurilor separate de alimentare și control.
Da — configurația hibridă 2+4 oferă4 contacte de semnal independente, permițând transportarea mai multor protocoale în același conector. De exemplu:
DALI necesită 2 fire (date + masă).
DMX(RS-485) necesită 3 fire (date+, date-, masă).
Reglare 0-10V necesită 2 fire (dim + masă).
Cu 4 pini de semnal, puteți suporta DALI (2 pini) + un canal de control suplimentar sau o implementare DMX completă (3 pini) + un canal de rezervă. Pentru aplicațiile care necesită mai multe linii de semnal (de exemplu, alb reglabil + control al culorii RGB), vă recomandăm să utilizați configurațiile cu 5, 6 sau 8 pini. Echipa noastră de ingineri vă poate ajuta să selectați configurația optimă a pinului pentru cerințele dvs. specifice de protocol.
Pentru a obține și a menține etanșarea IP67/IP68 în instalațiile LED exterioare, Reunion recomandă:
Cuplul de împerechere– Strângeți manual piulița de cuplare până când inelul O intră în contact cu suprafața panoului, apoi aplicați un cuplu suplimentar de0,6-0,8 Nmfolosind o cheie dinamometrică. Nu depășiți 1,0 Nm.
Inspecția inelului O– Înlocuiți inelul O dacă sunt vizibile deformarea, fisurarea sau întărirea.
Program de înlocuire– Pentru instalațiile LED în aer liber (ciclu termic zilnic, expunere la UV, ploaie), înlocuiți inelele O la fiecare 2-3 ani ca parte a întreținerii preventive.
Raza de curbură a cablului– Mențineți o rază de curbură minimă de5× diametrul cablului la intrarea conectorului pentru a preveni stresul asupra garniturii cablului.
Orientarea cablului– Pentru instalații în aer liber, orientați ieșirea cablului în jos pentru a preveni acumularea de apă lângă interfața de etanșare.
Curatenie– Curățați exteriorul conectorului cu detergent ușor și apă înainte de reconectare pentru a preveni ca resturile să compromită etanșarea.
