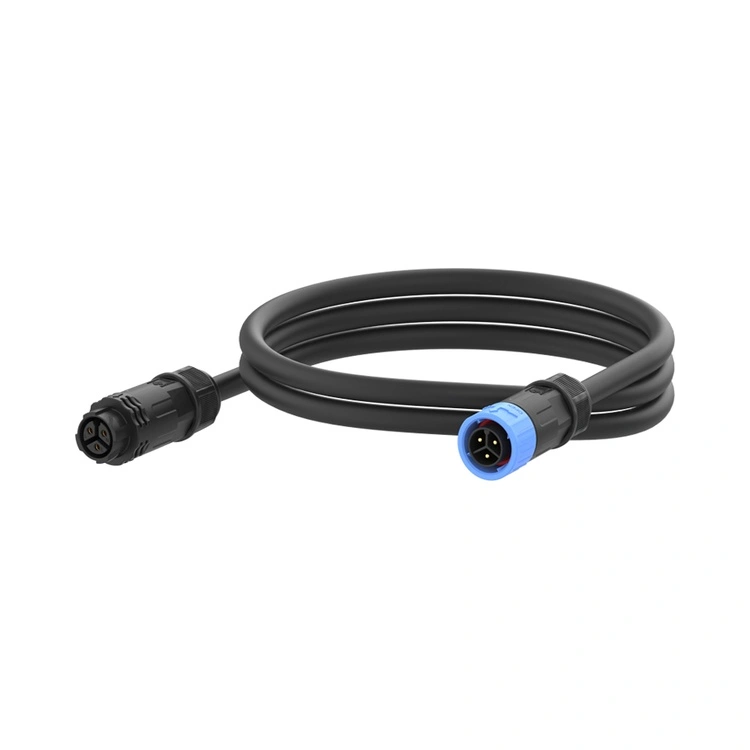

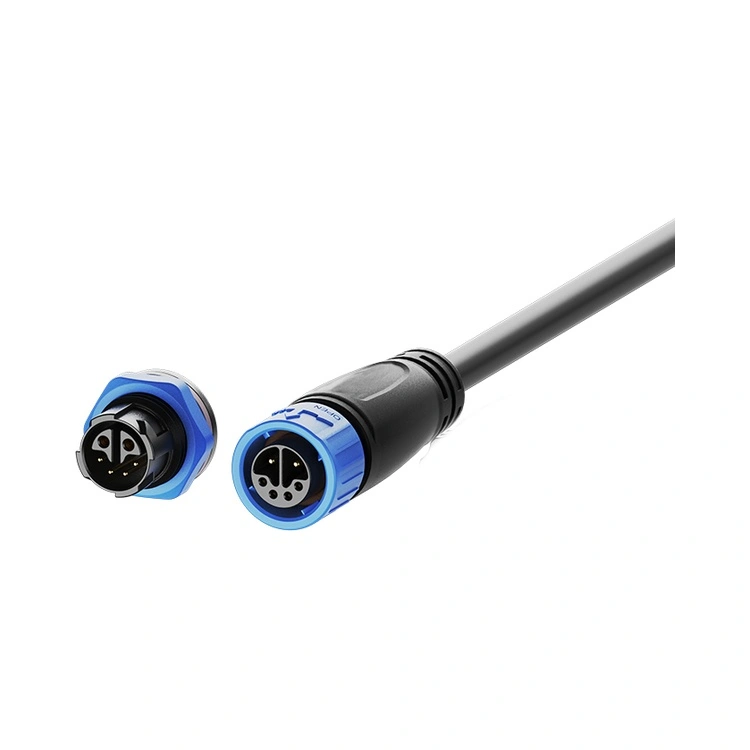

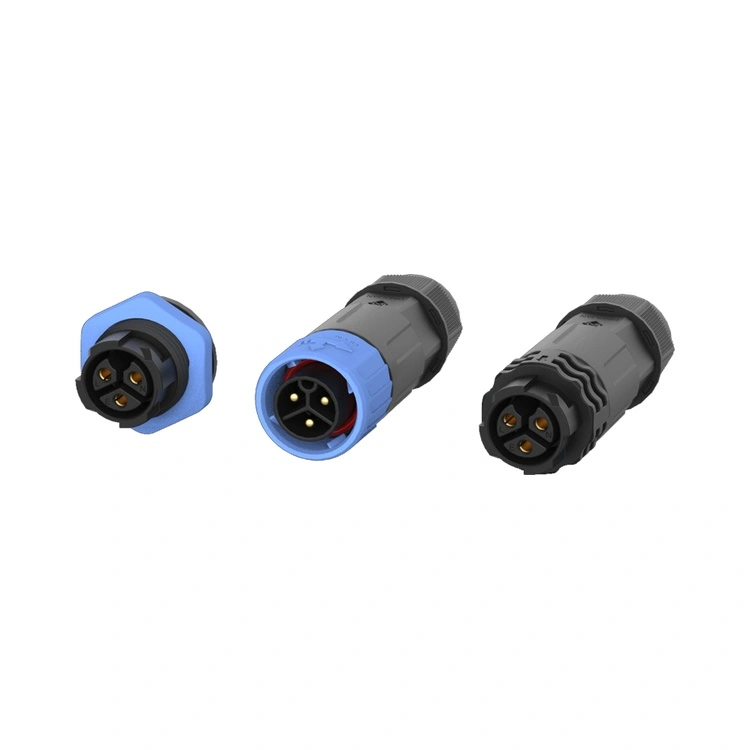

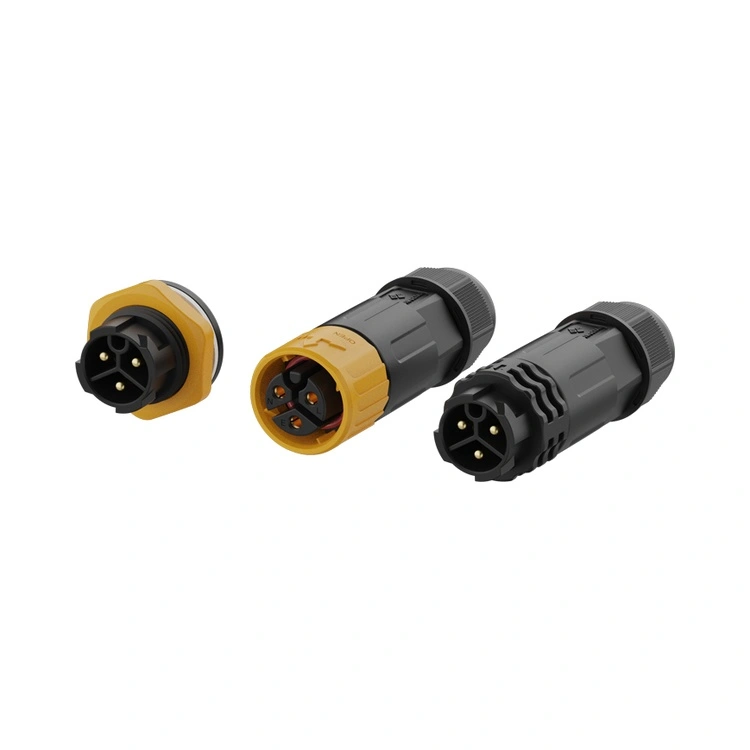

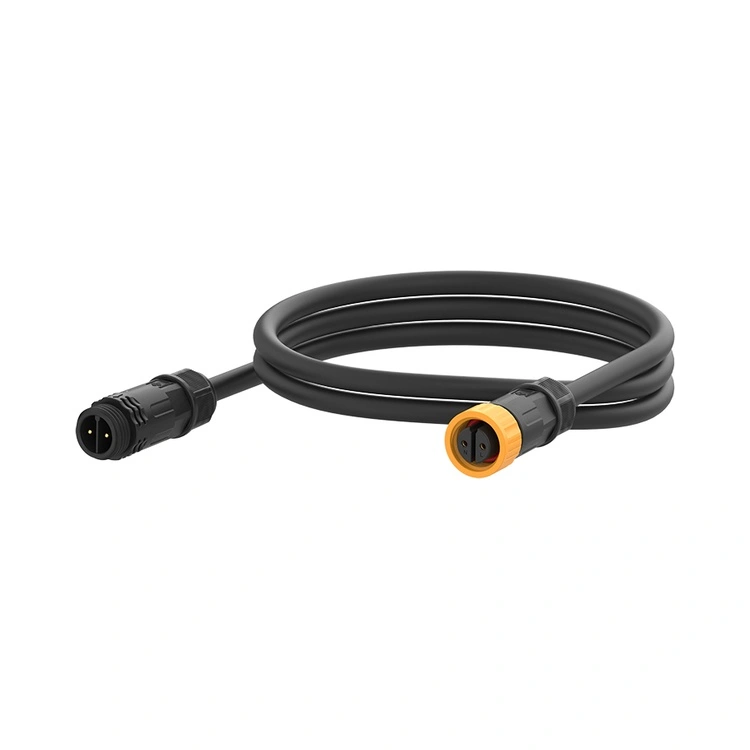

Conectorul impermeabil din seria M16 este interconectarea industrială de gamă medie a Reunion, concepută pentru a reduce decalajul dintre conectorii M12 compacti și conectorii de putere M20/M25 mai mari. Certificat conform standardelor de etanșare IP67/IP68, acest conector circular filetat combină o interfață robustă de 16 mm cu protecția mediului potrivită pentru medii de spălare, instalații în aer liber și echipamente industriale cu cerințe de putere moderate.
Contactele sunt prelucrate din alamă cu placare selectivă cu aur, menținând rezistența de contact scăzută și stabilă pe sute de cicluri de împerechere. Reunion produce seria M16 printr-un proces integrat vertical - de la prelucrare de precizie la asamblare automată și testare 100% electrică. Disponibilă în versiuni cu montare pe panou și prin cablu, cu terminații de lipire sau PCB, seria M16 se adaptează la diverse modele de echipamente. Pentru inginerii care au nevoie de un conector care oferă o capacitate de curent mai mare decât M12, dar într-un factor de formă încă compact, acest conector oferă o soluție de interconectare fiabilă și etanșă.
| Caracteristica | Beneficia |
| Etanșare de mediu IP67/IP68 | Rezistă la praf, imersiune temporară și imersiune prelungită - fiabil pentru spălare, instalații în aer liber și marine. |
| Configurații cu 2 până la 8 pini | Acceptă conexiuni simple de alimentare, aplicații cu semnal multiplu și semnal de putere hibrid. |
| Opțiune hibridă cu 2+4 pini | Combină puterea (2 pini, 10A) și semnalul (4 pini, 3A) într-un singur conector - reduce numărul de cabluri și spațiul pe panou. |
| Curent nominal de până la 15A | Manevrează sarcini de putere moderată - potrivit pentru motoare, actuatoare și iluminare cu LED-uri. |
| Mecanism de blocare filetat | Împerecherea rezistentă la vibrații - previne slăbirea de la mișcarea mașinilor și ciclul termic. |
| Contacte din alamă placată cu aur | Rezistență scăzută la contact (≤3mΩ) și protecție la coroziune - menține performanța în medii umede. |
| Carcasă PA66 pentru temperatură înaltă | Funcționare de la -40°C la +105°C—acoperă temperaturile extreme industriale și exterioare. |
| Parametru | 2-pini | 3-pini | 4-pini | 5-pini | 6-pini | 7-pini | 8-pini | 2+4-pini |
| Tensiune nominală | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Evaluare curentă | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Secțiune de sârmă | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Temperatura de funcționare: -40°C ~ +105°C
Gradul de protecție: IP67 / IP68 (împerecheat)
Material carcasă: termoplastic la temperatură înaltă
Material de contact: aliaj de cupru placat cu aur
Rezistență de contact: ≤3mΩ
Cicluri de împerechere: ≥500
Evaluare de inflamabilitate: UL 94 V-0
Toate materialele sunt conforme cu RoHS
| Aspect | Seria Reunion M16 | Mărci premium europene M16 | M16 fără marcă la preț redus |
| Preţ | Prețuri adecvate pentru volum | 3-4x mai mare | Mai ieftin în avans |
| Evaluare de etanșare | IP67/IP68 – standard | IP67 tipic | Afirmații neverificate |
| Evaluare curentă | Până la 15A | Până la 15A tipic | Variabilă |
| Opțiuni de fixare | 2~8pini plus hibrid 2+4pini | Gamă limitată | Selecție incompletă |
| Testare electrică 100%. | Fiecare unitate | Bazat pe mostre | Aleatoriu sau deloc |
| Trasabilitate | ERP trasabil de la rășină la conectorul finit | Da | Nici unul |
| Perioada de graţie | 10-17 zile | 4-8 saptamani | Imprevizibil |
| MOQ personalizare | Scăzut (100 bucăți) | Mare (500+) | Nu este oferit |
| Suport tehnic | Răspuns 24 de ore din partea echipei de inginerie formată din 10 persoane | Bun, dar mai lent | Limitat |
| Certificari ISO | 9001, 14001, 13485 | De obicei 9001 | De obicei nici unul |
| Certificare | Domeniul de aplicare |
| ISO 9001:2015 | Managementul calității - proiectare, producție și servicii post-vânzare. |
| ISO 14001:2015 | Managementul mediului – reducere a deșeurilor verificată și practici durabile. |
| ISO 13485:2016 | Managementul calității dispozitivelor medicale — aplicabil pentru M16 utilizat în echipamentele de diagnosticare sau monitorizare. |
| Recunoscut UL | Certificare de siguranță la nivel de componente pentru piețele din America de Nord. |
| RoHS | Restricționarea substanțelor periculoase – conformitatea cu Directiva UE. |
Linia de producție M16 din Reunion funcționează sub control strict al procesului. Etanșarea IP67/IP68 este verificată pe fiecare lot de producție prin testarea reală a imersiei. Înregistrările de testare, certificatele de materiale și rapoartele de inspecție sunt păstrate pentru fiecare lot, susținând auditurile dvs. de calitate și cerințele privind documentația clientului.
Configurația hibridă 2+4 combină două contacte de alimentare (10 A, 250 V) și patru contacte de semnal (3 A, 50 V) într-o singură carcasă de conector. Acest design oferă avantaje semnificative:
Reduce numărul de cabluri – În loc să ruleze cabluri de alimentare și de semnal separate, un cablu le transportă pe ambele.
Economisește spațiu pe panou – Un decupaj în panou înlocuiește două.
Simplifică instalarea – Un conector de cuplare în loc de doi.
Aplicațiile tipice includ motorizări (putere + feedback codificator), corpuri de iluminat LED (putere + control DALI) și senzori industriali care necesită atât putere, cât și date. Dacă dispozitivul dvs. necesită >4A pentru alimentare și transportă și semnale de joasă tensiune, hibridul 2+4 este adesea cea mai eficientă soluție.
Ambele evaluări sunt disponibile pe același design de conector, dar diferența practică este:
IP67 – Protejat împotriva scufundarii temporare (1m timp de 30 de minute). Potrivit pentru majoritatea aplicațiilor în aer liber și pentru spălare.
IP68 – Protejat împotriva imersiei continue (adâncimea și durata specificate de client). Potrivit pentru instalații marine, cu senzori scufundați și predispuse la inundații.
Standardul M16 de la Reunion este IP67. Pentru IP68, folosim materiale îmbunătățite pentru inele O și supramulare opțională. Specificați adâncimea și durata de imersare estimată (de exemplu, „IP68, 2 m timp de 24 de ore”) și echipa noastră de ingineri va confirma adecvarea.
Pentru a obține și menține etanșarea IP67, Reunion recomandă:
Cuplu de împerechere – Strângeți manual piulița de cuplare până când inelul O intră în contact cu suprafața panoului, apoi aplicați un cuplu suplimentar de 0,6-0,8 Nm folosind o cheie dinamometrică. Nu depășiți 1,0 Nm.
Inspecția inelului O – Înlocuiți inelul O dacă sunt vizibile deformarea, fisurarea sau întărirea.
Program de înlocuire – Anual pentru aplicațiile zilnice de spălare; la fiecare 2-3 ani pentru medii industriale standard.
Raza de curbură a cablului – Mențineți diametrul cablului de minim 5× la intrarea conectorului.
Orientare – Pentru aplicații în aer liber/spălare, orientați ieșirea cablului în jos.
