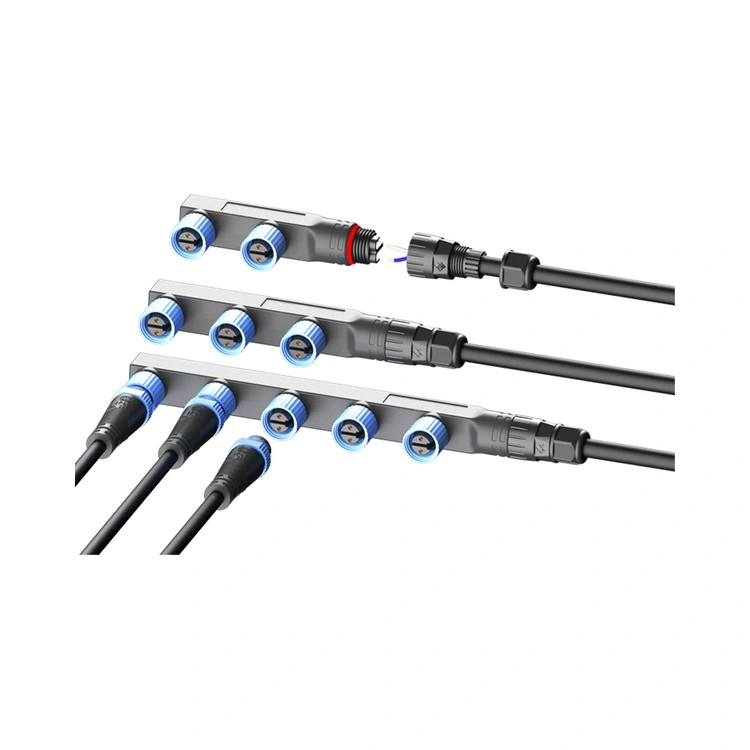

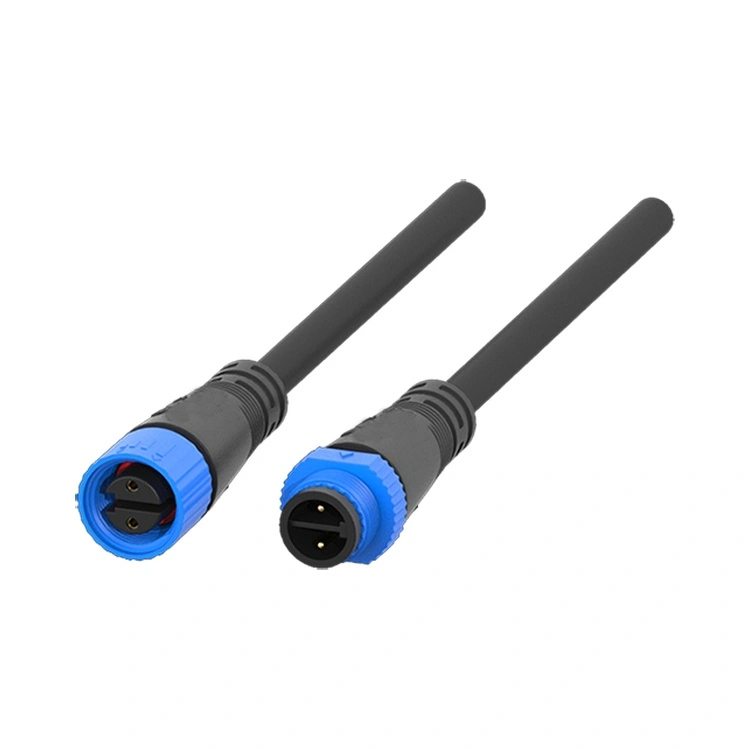

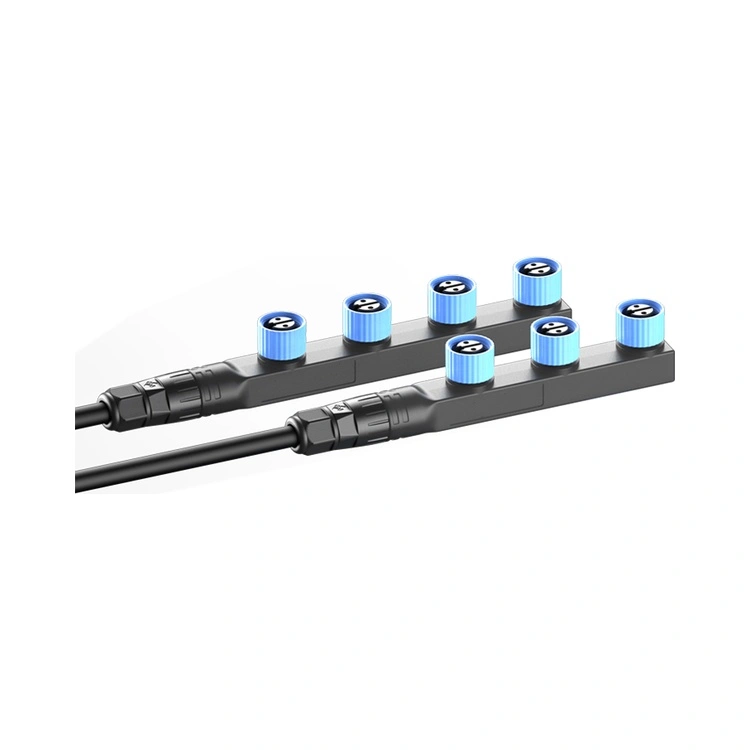

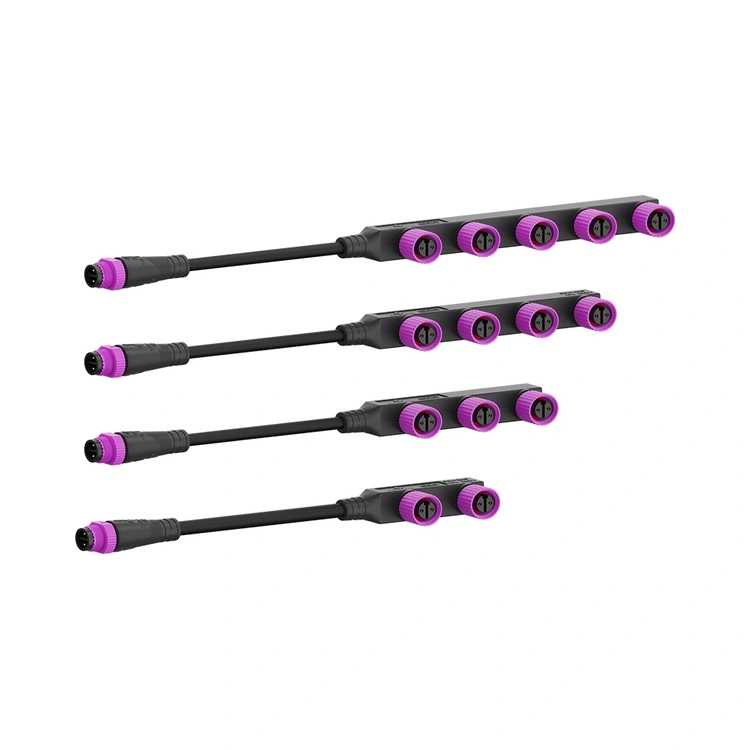

Conector pentru lumină LED seria M15

Conectorul de lumină LED din seria M15 este interconectarea specializată din Reunion pentru industria iluminatului cu LED-uri pentru exterior - unul dintre segmentele cu cea mai rapidă creștere în iluminarea industrială. Certificat conform standardelor de interfață de iluminare cu LED, acest conector circular filetat combină un design compact de 15 mm de tip F cu etanșare IP67, făcându-l potrivit pentru iluminatul stradal, iluminatul tunelului, iluminarea arhitecturală, proiectoarele de stadion și afișajele LED de exterior.

Carcasa conectorului este construită din termoplastic PA66 de înaltă rezistență, oferind o rezistență excelentă la intemperii, protecție la coroziune și durabilitate mecanică, fără problemele legate de greutate și coroziune ale alternativelor metalice.

O caracteristică cheie de siguranță a seriei M15 este designul său interioară cu mai multe nuclee - barierele separate între conductorii de alimentare împiedică scurtcircuitele cauzate de deteriorarea izolației firelor, o cerință critică pentru instalațiile cu LED-uri de mare putere, unde sursele de alimentare pot furniza peste 500 W.

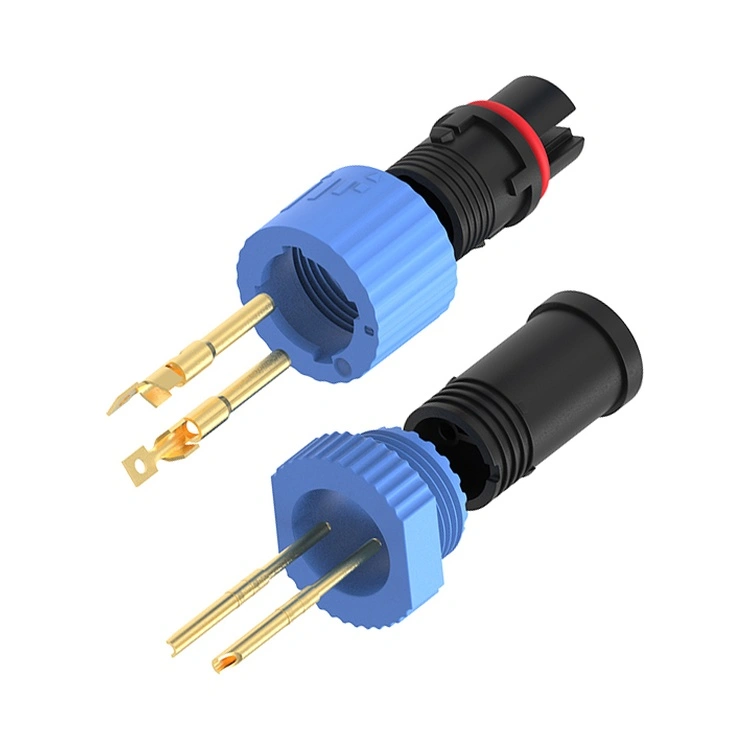

Contactele sunt fabricate din aliaj de cupru cu placare cu aur, menținând rezistența de contact scăzută și stabilă (≤3mΩ) pe durata de viață a conectorului.

Disponibilă în configurații cu 2, 3, 4 și 5 pini cu curent nominal de până la 10 A, seria M15 acceptă atât drivere LED cu curent constant, cât și cu tensiune constantă.

Reunion produce seria M15 printr-un proces integrat vertical - de la turnare prin injecție de precizie la asamblare automată și testare 100% electrică. Mecanismul de blocare cu filet asigură o împerechere rezistentă la vibrații - critică pentru instalațiile expuse la vânt, vibrații din trafic și cicluri termice de la -40°C la +105°C.

Pentru inginerii care proiectează sisteme de iluminat exterior, acest conector oferă o soluție fiabilă, sigură și compactă, special adaptată pentru aplicații cu LED-uri, susținută de experiența de 15 ani în producție a Reunion.

Puncte cheie de vânzare

Seria M15 este construită special pentru iluminatul cu LED-uri de exterior, cu caracteristici care răspund cerințelor specifice ale instalațiilor exterioare pe termen lung.

Specificatii tehnice

Specificatii generale:

Temperatura de functionare:-40°C ~ +105°C

Evaluare de protecție:IP67 / IP68 (împerecheat)

Material carcasa:PA66

Material de contact:Aliaj de cupru placat cu aur

Rezistenta de contact:≤3mΩ

Cicluri de împerechere:≥500

Standard de proiectare:Respectă standardele de interfață de iluminare LED

Evaluare de inflamabilitate:UL 94 V-0

Toate materialele sunt conforme cu RoHS

Aplicații și cazuri de utilizare în lumea reală

Conectorul de lumină LED din seria M15 este implementat în aplicațiile de iluminat exterior unde fiabilitatea și siguranța sunt primordiale.

Câmpurile de aplicare primare

Iluminat stradal și autostrăzi– Lumini stradale LED și sisteme de iluminare a autostrăzii.

Iluminarea tunelului– Iluminare autostrăzi și tuneluri feroviare.

Iluminat arhitectural și de fațadă– Construirea contururilor, podurilor și monumentelor.

Iluminat pentru stadion și sport– Sisteme de iluminat cu suprafață mare.

Afișaje LED pentru exterior– Panouri modulare și ecrane de format mare.

Iluminat peisaj și parc– Iluminat ale căilor, instalații decorative și iluminarea grădinii.

Iluminat cu energie solară– Iluminat stradal și ale căilor în afara rețelei.

Certificari si asigurare a calitatii

Linia de producție a conectorilor LED M15 din Reunion funcționează sub control strict al procesului. Etanșarea IP67 este verificată pe fiecare lot de producție prin testarea reală a imersiei. Înregistrările de testare, certificatele de materiale și rapoartele de inspecție sunt păstrate pentru fiecare lot, susținând auditurile dvs. de calitate și cerințele privind documentația clientului.

Întrebări frecvente (FAQ)

1. De ce conectorul LED M15 are partiții interne între conductori — este aceasta o caracteristică standard?

Designul partiției interne multi-core este acaracteristică de siguranță proiectat special în seria M15 pentru aplicații de iluminat cu LED. În instalațiile cu LED-uri de mare putere, sursa de alimentare poate furniza >500W la tensiuni de până la 350V DC. Dacă un strat de izolație de sârmă este deteriorat (în timpul instalării sau din cauza vibrațiilor), conductorii expuși se pot scurtcircuita, provocând defecțiunea driverului sau chiar incendiu. Partițiile interioare asigură separarea fizică între conductorii din corpul conectorului, prevenind contactul chiar dacă izolația este compromisă. Această caracteristică estenu standard în conectori de uz general (M8/M12) și este un diferențiator cheie pentru M15. Pereții despărțitori Reunion sunt turnați integral cu izolatorul - nu adăugate ca componente separate - asigurându-se că rămân eficiente pe toată durata de viață a conectorului.

2. Care este cuplul adecvat pentru piulița de cuplare M15 și cum ar trebui menținută etanșarea IP67 în timp?

Pentru a obține și a menține etanșarea IP67 în instalațiile LED exterioare, Reunion recomandă:

Cuplul de împerechere– Strângeți manual piulița de cuplare până când inelul O intră în contact cu suprafața panoului, apoi aplicați un cuplu suplimentar de0,4-0,6 Nmfolosind o cheie dinamometrică. Nu depășiți 0,8 Nm.

Inspecția inelului O– Inelul O preinstalat trebuie inspectat la fiecare ciclu de întreținere. Înlocuiți dacă sunt vizibile deformarea, fisurarea sau întărirea.

Program de înlocuire a inelului O– Pentru instalațiile exterioare cu cicluri termice zilnice, înlocuiți inelele O la fiecare 2-3 ani ca parte a întreținerii preventive.

Raza de curbură a cablului– Mențineți o rază de curbură minimă de5× diametrul cablului la intrarea conectorului pentru a preveni stresul asupra garniturii cablului.

Orientarea cablului– Orientați ieșirea cablului în jos pentru a preveni acumularea de apă lângă interfața de etanșare.

Curățare înainte de reconectare– Curățați exteriorul conectorului cu detergent ușor și apă înainte de reconectare pentru a preveni ca resturile să compromită etanșarea.
