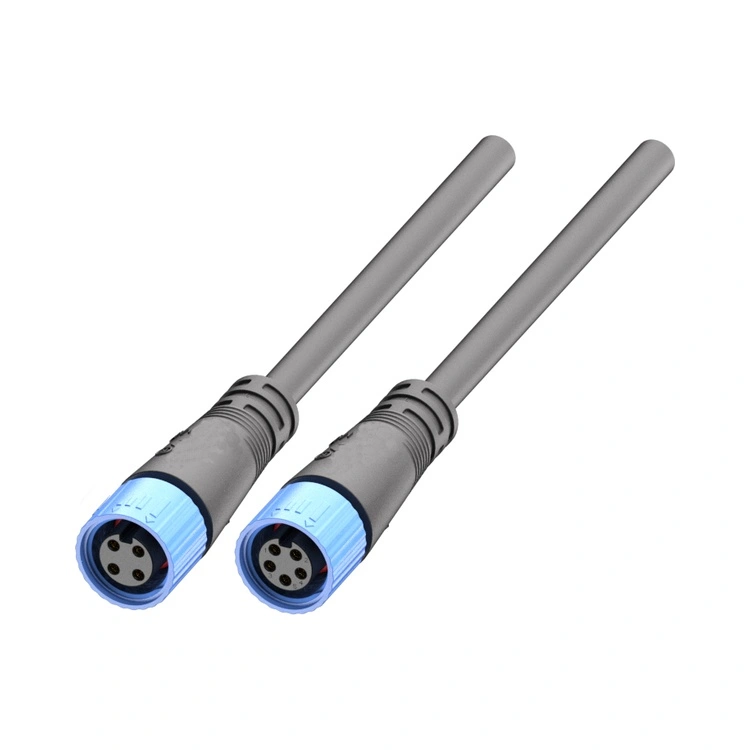

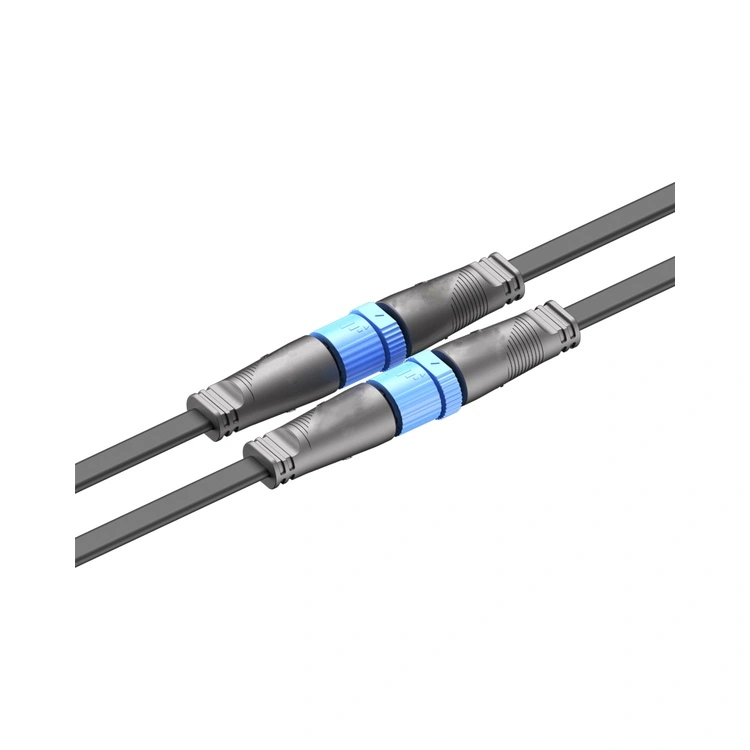

Conector rezistent la apă seria M15

The Conector rezistent la apă seria M15 nu este doar o interfață circulară filetată; este bariera de siguranță dedicată Reunion pentru sistemele LED de mare putere, unde constrângerile de spațiu se întâlnesc cu expunerea la vreme extremă. În timp ce opțiunile standard M12 gestionează semnale de curent scăzut, această platformă de 15 mm găzduiește conductori de 16–20 AWG care transportă până la 10 A per pin - critic pentru a conduce motoare moderne LED de 500 W+ în proiecte de arhitectură și infrastructură.

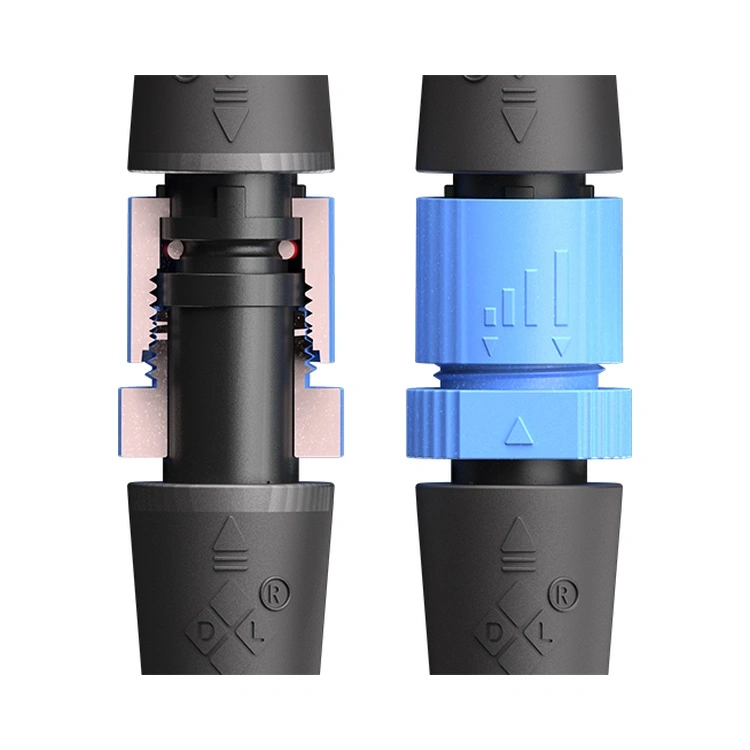

Diferențiator unic de inginerie: Carcasa tip design se integreazăpartiții interne multi-core— bariere fizice care separă liniile de alimentare și de semnal în cadrul aceluiași carcasă. În instalațiile din lumea reală (de exemplu, iluminatul tunelului cu funcționare 24/7), această partiție previne scurtcircuitele catastrofale dacă izolația individuală a firului se uzează împotriva vibrațiilor, un mod de defecțiune adesea trecut cu vederea de conectorii circulari generici.

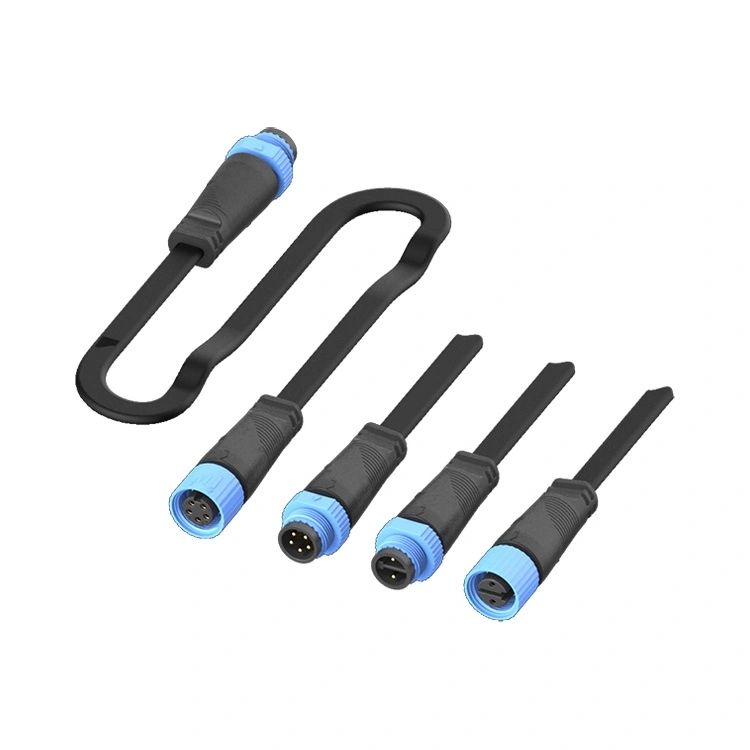

Reunion produce această serie printr-un proces integrat vertical: turnare prin injecție PA66 de precizie, placare automată cu aur pe contactele din aliaj de cupru și testare electrică 100% per lot. Disponibil în configurații cu 2, 3, 4 și 5 pini, the Conector rezistent la apă seria M15 acceptă atât drivere LED cu curent constant, cât și cu tensiune constantă, cu o piuliță de blocare filetată care menține integritatea cuplului în condiții de rezonanță indusă de vânt și cicluri termice zilnice.

Puncte cheie de vânzare

Specificatii tehnice

Specificatii generale:

Temperatura de functionare:-40°C ~ +105°C

Protecţie:IP67 / IP68 (verificat în stare cuplată cu inelul O furnizat)

Locuinta:PA66

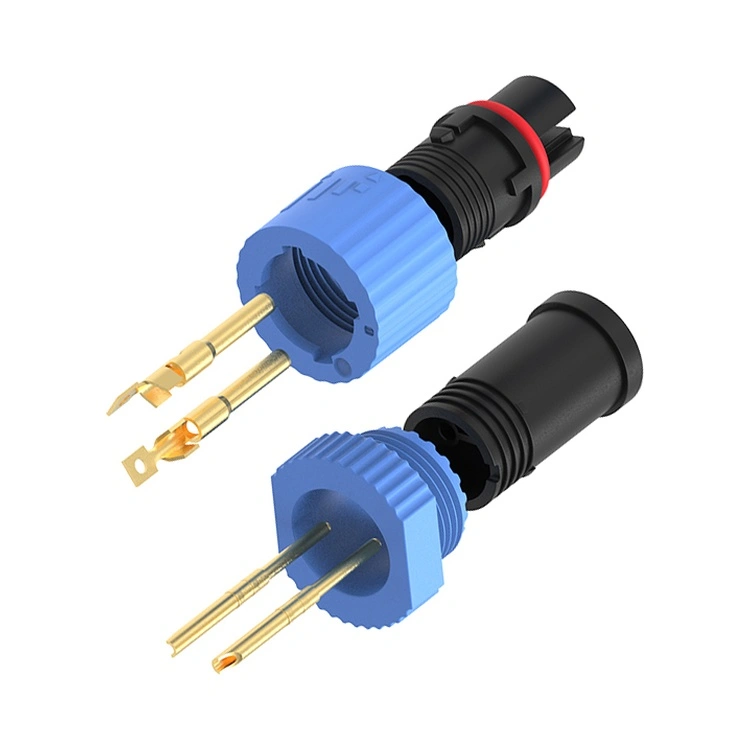

Contact:Aliaj de cupru placat cu aur

Rezistenta de contact:≤3mΩ

Durabilitatea împerecherii:≥500 de ori

Inflamabilitate:UL 94 V-0

Conformitate:RoHS, REACH

Avantaje competitive

Certificari si asigurare a calitatii

Unitatea de producție din Reunion (certificată ISO 9001, 14001 și 13485) funcționează sub un control strict al procesului statistic. Fiecare lot de producție al Conector rezistent la apă seria M15 include:

Materii prime

Înregistrări de turnare prin injecție în timpul procesului (presiune, temperatură, durata ciclului)

Testare electrică 100% (Hi-pot, rezistență de izolație și rezistență de contact)

Rapoarte de testare de imersie IP67 (probă aleatoare din fiecare lot – fotografii și videoclipuri păstrate)

Întrebări frecvente (FAQ)

1. De ce ar trebui să aleg acest M15 în locul unui M12 sau M8 standard pentru proiectul meu de iluminat stradal cu LED?

The Conector rezistent la apă seria M15 nu este un conector de automatizare generic reutilizat pentru iluminat. Acesta abordează trei lacune reale:

Capacitate curenta: M12/M8 se ocupă de obicei de 4A max; M15 livrează10A pe pin— esențial pentru modulele LED de 100 W+.

Paravane de siguranță: Barierele interne suntobligatoriu pentru sisteme SELV (Safety Extra Low Voltage) în care coexistă firele de alimentare și de control. Fără ele, un fir de sârmă rătăcit ar putea scurtcircuita 250 V la o linie de semnal, distrugând driverele.

Durabilitate: Carcasa PA66 a lui M15 cu stabilizatori UV previne crăparea indusă de soare - un mod de defecțiune cunoscut pentru amestecurile standard de nailon M12 în suporturile pentru stâlpi de exterior.

2. De ce plastic PA66 în loc de alamă prelucrată sau oțel inoxidabil?

Trei motive de inginerie:

Potrivirea expansiunii termice: PA66 se extinde/se contractă cu mantaua cablului și carcasa LED-ului, reducând solicitarea de forfecare a etanșării în timpul oscilațiilor de la -40°C~+105°C.

Evitarea coroziunii galvanice: În mediile de coastă sau sărate pentru dezghețare, conectorii metalici suferă coroziune în crăpături chiar și cu placare. PA66 elimină acest lucru în totalitate.

Reducerea in greutatepe: Cu 40% mai ușoare decât carcasele metalice echivalente — esențial pentru brațele corpurilor de iluminat în consolă sub sarcina vântului.

Pentru proiectele care necesită în mod explicit ecranare metalică (de exemplu, iluminat medical sensibil la EMI), Reunion oferă serii alternative, dar pentru 95% din aplicațiile LED de exterior, PA66 depășește metalul în ceea ce privește costul total de proprietate.

3. Ce program de cuplu și întreținere garantează IP67 peste 5 ani?

Cuplu de împerechere:Strângeți manual până când inelul O se așează, apoi aplicați0,4–0,6 Nm cu o cheie dinamometrică. Nu depășiți niciodată 0,8 Nm (supracompresia deformează inelul O).

Verificarea inelului O:Înlocuiți inelul O NBR preinstalat la fiecare24 de luni pentru instalatii cu cicluri termice zilnice >30°C delta.

Intrare cablu:Mentine a5× diametrul cablului raza de îndoire la eșantionarea tensiunii pentru a preveni micro-golurile în jurul izolației firului.

Orientare: Dirijați întotdeauna cablul în jos pentru a evita acumularea de apă la interfața din spate.

Reunion furnizează cablaje asamblate din fabrică cu conectori pre-strânși — eliminând variabilitatea instalării pe teren pentru proiectele de infrastructură critice.
