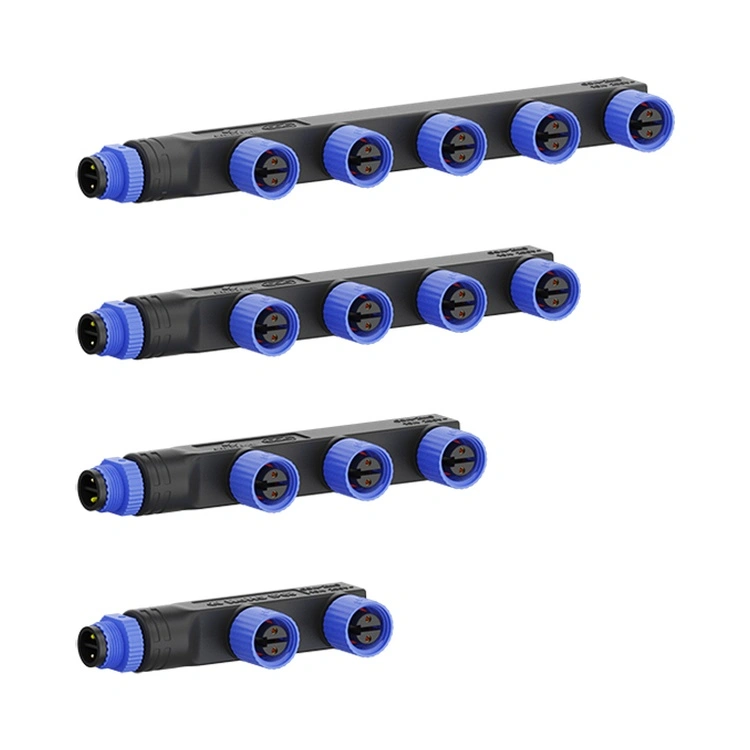

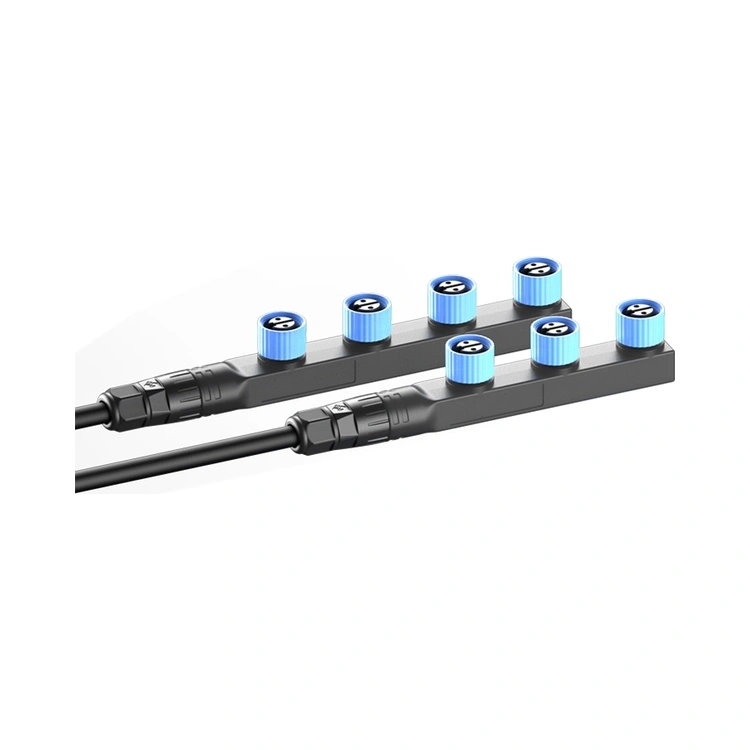

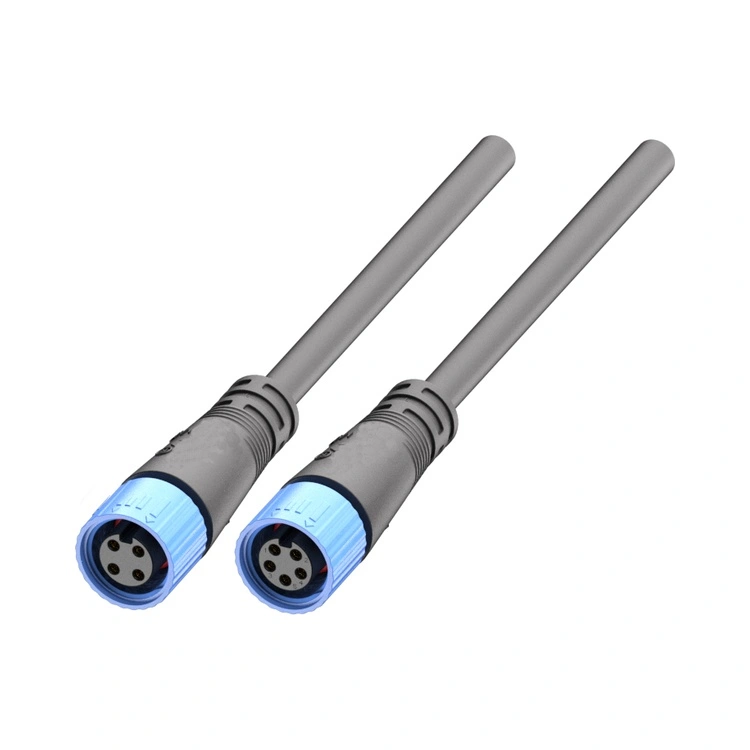

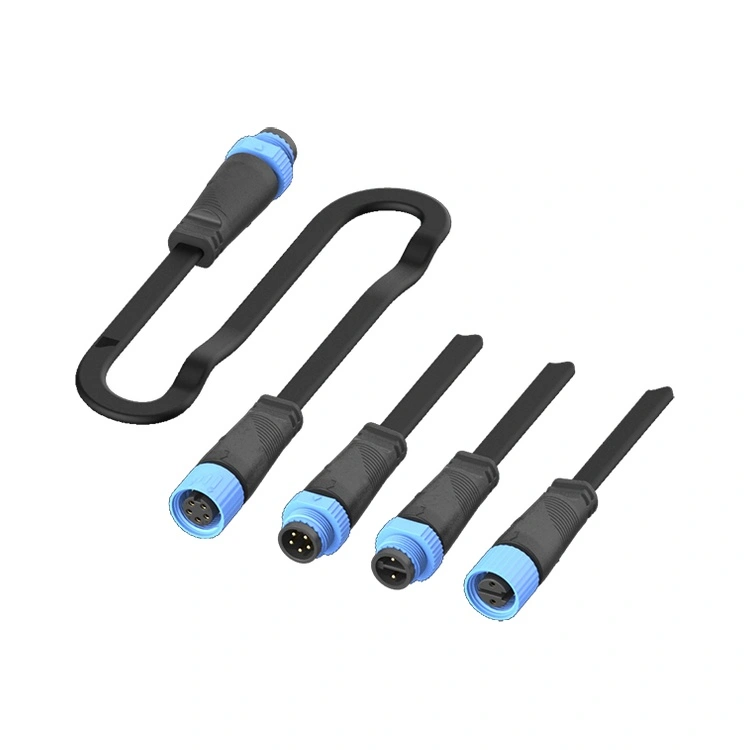

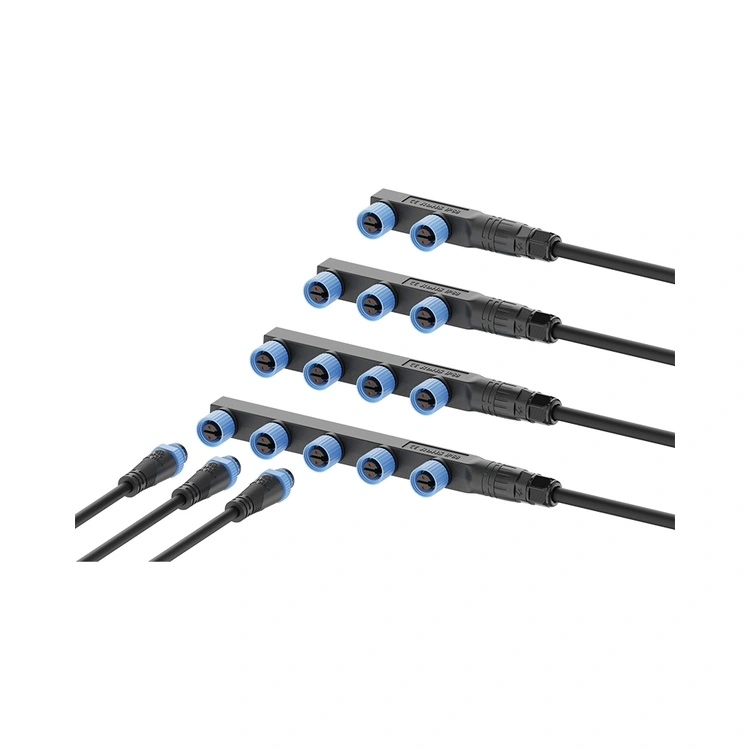

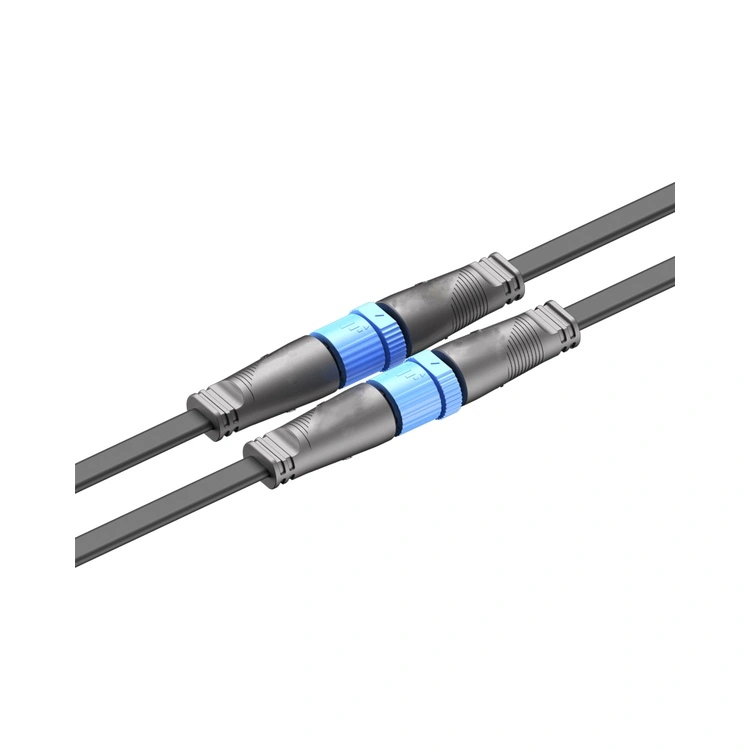

Conectorul impermeabil M15 din plastic oferă avantaje unice pe care conectorii metalici nu le pot oferi, în special în aplicațiile de coastă, marine și sensibile la greutate.
| Caracteristica | Beneficia |
| Carcasă PA66 rezistentă la coroziune | Fără rugină, fără oxidare - proiectat pentru pulverizare de sare, medii de coastă și instalații expuse la substanțe chimice. |
| Reducere în greutate de până la 60%. | Semnificativ mai ușor decât echivalentele din alamă - reduce sarcina asupra structurilor de iluminat și simplifică manipularea. |
| Etanșare de mediu IP67 | Rezistă la imersiune continuă — fiabil pentru instalații în aer liber, marine și predispuse la inundații. |
| Partiții interne multi-core | Bariere separate între conductorii de putere — îmbunătățește siguranța electrică în echipamentele de exterior de mare putere. |
| Contacte din aliaj de cupru placate cu aur | Rezistență scăzută la contact (≤3mΩ) și protecție la coroziune - menține performanța în medii umede. |
| Mecanism de blocare filetat | Împerecherea rezistentă la vibrații – previne slăbirea de la vânt, acțiunea valurilor și vibrațiile din trafic. |
| Funcționare de la -40°C la +105°C | Gama largă de temperatură acoperă condiții extreme de exterior și marine. |
| Parametru | 2-pini | 3-pini | 4-pini | 5-pini |
| Tensiune nominală | 250V | 250V | 125V | 125V |
| Evaluare curentă | 10A | 10A | 10A | 10A |
| Secțiune de sârmă | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
Temperatura de functionare:-40°C ~ +105°C
Evaluare de protecție:IP67 / IP68 (împerecheat)
Material carcasa:PA66
Material de contact:Aliaj de cupru placat cu aur
Rezistenta de contact:≤3mΩ (inițial)
Cicluri de împerechere:≥500
Standard de proiectare:Respectă standardele de iluminare LED și interfață pentru echipamente de exterior
Evaluare de inflamabilitate:UL 94 V-0
Greutate:Cu aproximativ 60% mai ușor decât conectorii din alamă comparabili
Toate materialele sunt conforme cu RoHS
Capacitatea internă de turnare prin injecție a Reunion permite producătorilor de echipamente de exterior să adapteze conectorul impermeabil M15 din plastic la cerințele lor specifice de design - de la culoare și textură până la ansambluri de cabluri și ambalaj.
Culoarea carcasei– Orice culoare RAL sau Pantone turnată direct în material - nu necesită vopsire sau finisare secundară. Culoarea este integrală și nu se va ciobi sau decoji.
Textura suprafeței– Finisaje netede, mate sau texturate pentru aderență sau cerințe estetice.
Ansambluri de cabluri– Lungime personalizată (0,1 m până la 20 m), manta PUR (rezistentă la uleiuri/chimice) sau PVC, cu un capăt sau cu două capete, cu sau fără detensionare supramulată.
Se încarcă contact– 2, 3, 4 sau 5 pini după cum este necesar; pozițiile neutilizate lăsate goale sau echipate cu știfturi pentru echilibru mecanic.
Marcarea cablurilor– Imprimare personalizată sau etichete termocontractabile pentru identificarea circuitului.
Orientarea conectorului– Versiuni drepte sau în unghi drept pentru aplicații cu montare pe panou sau prin cablu.
Ambalare– Pungi antistatice, role sau cutii de carton cu etichete personalizate pentru liniile de asamblare automate.
Reunion operează o unitate de turnare prin injecție dedicată în cadrul fabricii sale de 4.000 m² din Shenzhen:
Uscarea materialului– PA66 este uscat cu precizie pentru a îndepărta umezeala și pentru a preveni defectele de turnare.
Turnare prin injecție– Turnare de precizie pe prese automate cu control toleranta ±0,02mm; pigment de culoare adăugat direct la rășină.
Contact Stamping & Plating– Ștanțare de mare viteză din aliaj de cupru cu placare selectivă cu aur în linii automate de placare în butoi.
Operații secundare– Introducerea contactelor placate cu aur și a garniturilor de etanșare în carcasa turnată.
Prelucrarea cablurilor– Tăiere automată, decopertare și cositorire; extrudare internă de cablu PUR/PVC pentru ansambluri de cabluri personalizate.
Asamblare– Linii semi-automatizate cu plasare de contact inspectată vizual și prindere controlată de cuplu.
Testare electrică– Verificarea 100% a continuității, rezistenței de izolație (≥5000MΩ) și rezistenței dielectrice.
Prelevarea de probe de mediu– Eșantionare în loturi pentru imersiune IP67 (1m, 30min) și ciclu termic.
Ambalare– Etanșare în vid antistatică cu desicant; ambalare de carton pentru export cu etichetare personalizată, după cum este necesar.
| Certificare | Domeniul de aplicare |
| ISO 9001:2015 | Managementul calității - proiectare, producție și servicii post-vânzare. |
| ISO 14001:2015 | Managementul mediului – reducere a deșeurilor verificată și practici durabile. |
| ISO 13485:2016 | Managementul calității dispozitivelor medicale — aplicabil pentru M15 utilizat în echipamentele de diagnosticare sau monitorizare. |
| Recunoscut UL | Certificare de siguranță la nivel de componente pentru piețele din America de Nord. |
| RoHS | Restricționarea substanțelor periculoase – conformitatea cu Directiva UE. |
Linia de producție a conectorilor din plastic M15 de la Reunion funcționează sub control strict al procesului. Etanșarea IP67 este verificată pe fiecare lot de producție prin testare reală de imersie (1 m, 30 de minute) cu apă. Înregistrările de testare, certificatele de materiale și rapoartele de inspecție sunt păstrate pentru fiecare lot, susținând auditurile dvs. de calitate și cerințele privind documentația clientului.
Carcasa PA66 a lui M15 esteinerent rezistent la coroziune— nu ruginește și nu oxidează. În testele independente de pulverizare cu sare conform ASTM B117 (96 de ore), nu am observat nicio degradare a suprafeței, nici o reducere a integrității etanșării (IP67 verificat post-test), iar suprafețele de contact au rămas în limitele specificațiilor datorită placarii cu aur. Prin contrast, conectorii din alamă cu placare cu nichel prezintă adesea coroziune vizibilă (sâmburi, rugină albă) în decurs de 48-72 de ore de la expunerea la pulverizare de sare, ceea ce poate compromite etanșarea inelului O și integritatea filetului. Pentru mediile marine (platforme offshore, iluminat de coastă, nave), plasticul M15 depășește semnificativ conectorii din metal placat.
Da. În timp ce carcasa este din plastic,interfață de blocare filetată încorporează inserții metalice pentru a asigura o reținere constantă a cuplului pe sute de cicluri de împerechere. Reunion's testing shows retention force remains >90% of initial specification after 500 mating cycles, thread wear is minimal due to metal-to-metal thread engagement, and the O-ring seal remains effective across the temperature range. Pentru aplicații cu ciclu mare (de exemplu, întreținere anuală care necesită deconectarea conectorului), vă recomandăm să lubrifiați inelul O cu vaselină siliconică la fiecare împerechere pentru a prelungi durata de viață a etanșării.
